Радиальный вентилятор ВР 132 30 №8
Радиальный вентилятор низкого давления ВР 132 30 №8 — это вентилятор центробежного типа с односторонним всасыванием и спиралевидным корпусом. Конструкция включает закрытое рабочее колесо с 12 загнутыми назад лопатками; обеспечивает пониженный уровень шума и аэродинамический КПД порядка 75-80%. Особенность данной модели — поворотный корпус («улитка»), позволяющий менять направление выхода потока в зависимости от конкретных условий монтажа.
Область применения
- Общеобменные и технологические системы вентиляции производственных цехов;
- Приточные установки с воздушным отоплением административных и общественных зданий;
- Канальные и бесканальные системы кондиционирования воздуха с низким сопротивлением сети;
- Санитарно-технические и рециркуляционные схемы.
Технические характеристики ВР 132 30 №8
| Модель | Модель двигателя | Частота вращения, об/мин | Мощность, кВт | Сила тока, А | Давление, Па | Вес, кг | Тип виброизоляторов | Количество виброизоляторов | Производительность, м³/ч | Марка виброизолятора для Е хисп. | Количество виброизоляторов для Е хисп. |
| ВР 132 30 №8 | 132М4 | 1500 | 11 | 22,5 | 2400-3050 | 260 | ДО42 | 4 | 10800 | ВР-203 | 6 |
Габаритные размеры

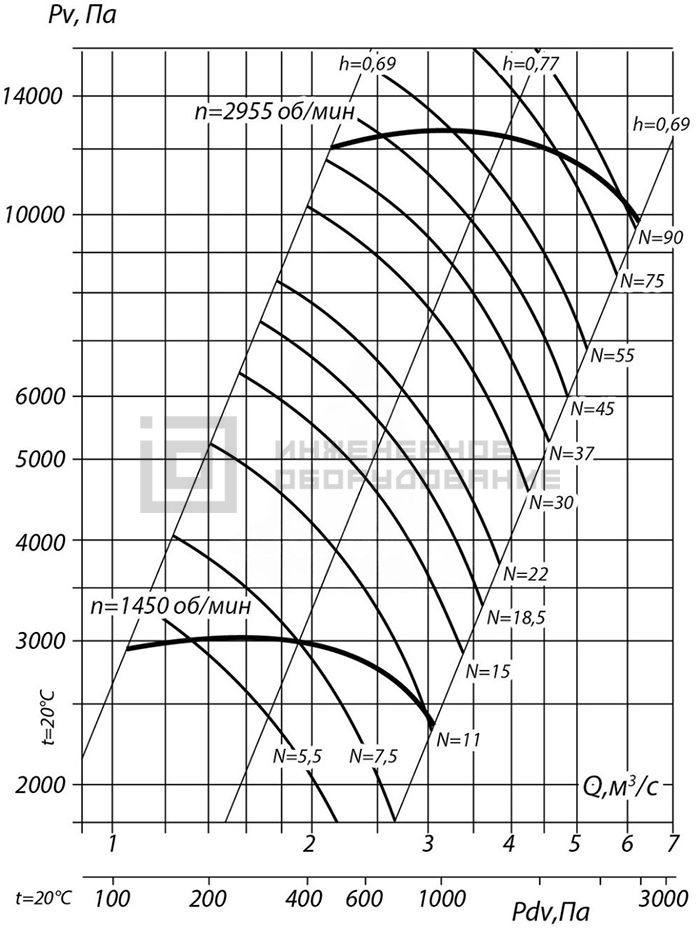

Аэродинамические характеристики
Преимущества вентилятора ВР 132 30 №8
- Спиральный корпус поворотной конструкции — не нужно пересобирать воздуховод при смене конфигурации вентиляционной сети, достаточно развернуть улитку.
- Правое и левое исполнение вращения колеса — можно подобрать под направление воздушного потока на объекте без дополнительных переходников.
- Шесть вариантов исполнения: от общепромышленного до взрывозащищенного, теплостойкого до +200°С и коррозионностойкого из нержавейки.
- Работа с запыленностью до 100 мг/м³ — подходит для сред, содержащих сухие твердые примеси без липких и волокнистых включений.
- Возможность установки как самостоятельного агрегата, так и в составе канальных приточно-вытяжных систем с гибкими вставками и шумоглушителями.
Эксплуатационные особенности ВР 132 30 №8
Вентилятор ВР монтируется на виброизолирующие основания для снижения передачи вибрации на перекрытия. Перед пуском проверяется легкость вращения колеса вручную. Не допускается эксплуатация при содержании взвесей сверх установленных норм и при наличии агрессивных испарений, разрушающих углеродистую сталь.
