Радиальный вентилятор ВЦ 14 46 №5
Радиальные вентиляторы ВЦ 14 46 №5 — это центробежное оборудование среднего давления, которое используют для эффективного перемещения воздушных масс в сетях с приличным сопротивлением. Его конструкция предполагает наличие рабочей колеса, на котором лопатки загнуты либо назад, либо вперед, и которое помещается внутри спирального корпуса по форме напоминающей "улитку". Такая конструкция обеспечивает равномерное и стабильное перемещение воздушных масс и тем самым среднее давление на выходе прибора. Конструктивно оборудование серии может быть исполнено по схеме 1 (прямой привод от мотора) или по схеме 5 (клиноременная передача), причем обладает осевым односторонним всасыванием, что позволяет поворачиванием корпуса менять направление потока.
Область применения
- промышленные цеха;
- торговые центры;
- жилые комплексы.
От оборудования подобного рода требуется стабильный режим перекачки больших объёмов воздуха, и притом, что аэродинамическое сопротивление сети остаётся в разумных пределах.
Технические характеристики
| Модель | Модель двигателя | Частота вращения, об/мин | Мощность, кВт | Давление, Па | Вес, кг | Производительность, тыс.м³/ч | Тип виброизоляторов | Количество виброизоляторов |
| ВЦ 14 46 №5 | 132М6 | 960 | 7,5 | 860-1120 | 162 | 5,00-14,15 | ДО39 | 6 |

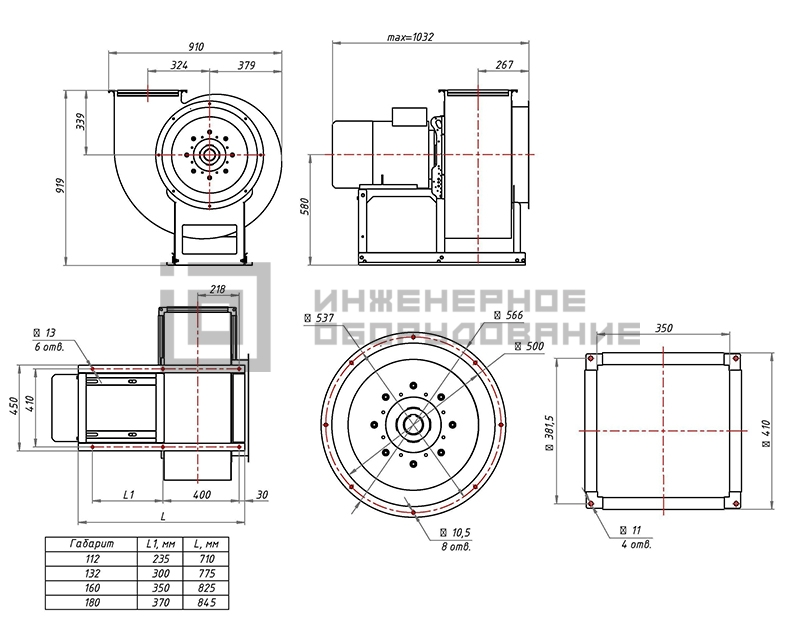

Габаритные размеры

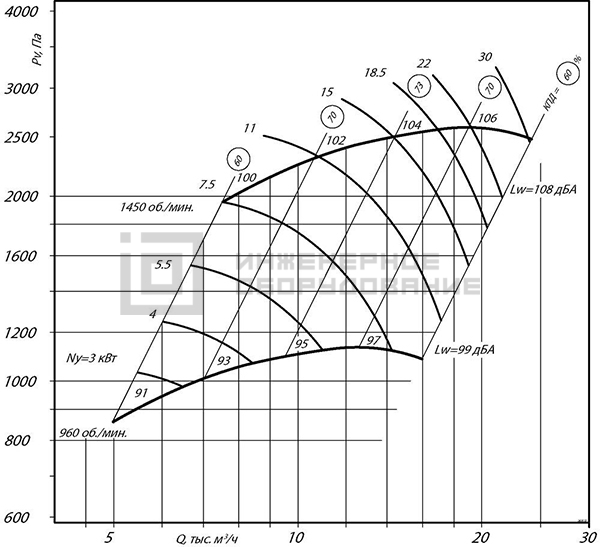

Аэродинамические характеристики
Преимущества вентилятора ВЦ 14 46 №5
- Высокая эффективность: крыльчатка с 9 лопатками обеспечивает высокий КПД и стабильность аэродинамических характеристик.
- Спиральный корпус имеет конструктивный поворот, позволяя менять положение патрубка под конкретную разводку воздуховодов без переделки узлов.
- Надежность и эксплуатация: предназначен для длительной эксплуатации при минимальном сервисном обслуживании.
- Бесшумность и малая вибраций: конструкция отличается низким уровнем аэродинамического шума.
Особенности эксплуатации
Перед каждым запуском радиального вентилятора ВЦ 14 46 №5 рекомендую провести внешний осмотр. Убедитесь в отсутствии посторонних предметов внутри спирального корпуса. Первый пуск центробежного вентилятора должен выполняться вхолостую с последующим плавным открытием регулирующих устройств. Критически важным является и качество среды: запылённость не более 100 мг/м³, а также полное отсутствие в потоке волокнистых частиц и липких веществ. Очистка рабочего колеса от налипшей пыли должна производиться только при полной остановке агрегата и отключении питания. Любое вмешательство во вращающиеся части без снятия напряжения категорически запрещено.
