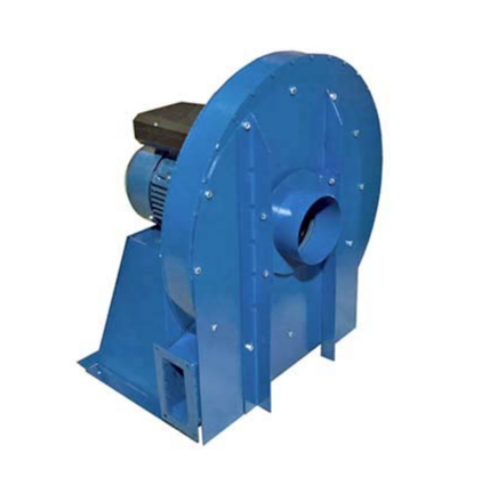

Радиальный (или центробежный) вентилятор ВД-3 М отводит перемещаемый воздух к периферии рабочего колеса под действием центробежной силы. Поток заходит в осевую часть корпуса, а выходит уже под углом к оси вращения. Данная схема обеспечивает заметно больший напор, чем осевые решения, что особенно важно при работе с пылью или густым воздухом.
Сферы применения
- Промышленные вентиляционные системы (цехи, мастерские, котельные).
- Транспортировка воздушных масс в кондиционировании (например, крупные приточно-вытяжные установки).
- Подача воздуха в сушильные, паяльные, покрасочные камеры.
- Организация аспирации на производствах (захват и вынос стружки, пыли).
Основные элементы
- Спиральный корпус (так называемая «улитка») из металла с антикоррозийным покрытием.
- Рабочее колесо с лопатками, загнутыми вперёд или назад, отвечающее за формирование давления.
- Двигатель (обычно внешнероторный) для стабильного вращения колеса.
Технические характеристики
| Модель | Напряжение, В | Мощность, Вт | Скорость, rpm | Производительность, м3/час | Давление, Па | Сила тока, А |
| ВД-3 М | 230 | 1500 | 3000 | 1870 | 3330 | 9,6 |
| ВД-3 Т | 380 | 1500 | 3000 | 1870 | 3330 | - |
| ВД-5 М | 230 | 2200 | 3000 | 2375 | 3900 | - |
| ВД-5 Т | 380 | 2200 | 3000 | 2375 | 3900 | 5,2 |
Конструктивные особенности:
- Лопатки с оптимизированной геометрией для снижения шума и вибраций.
- Спиральный корпус, уменьшающий потери давления.
- Простота сервисного обслуживания: доступ к колесу через боковую крышку.
- Возможность регулирования скорости стандартными электроприборами (тиристор, частотник).
Габаритные размеры
| Модель | ØA | B | C | D | E | F | G | H | M | N | O | P |
| ВД-3 | 100 | 580 | 520 | 240 | 170 | 109 | 95 | 125 | 50 | 64 | 80 | 440 |
Преимущества радиальных вентиляторов ВД
- Высокий напор: способны преодолевать существенное сопротивление сети воздуховодов, фильтров, решёток и других элементов, сохраняя стабильный расход.
- Универсальность: подходят для бытовых и промышленных процессов, от вентиляции рабочих зон до сложных систем аспирации.
- Надёжная конструкция: корпус и колесо выполняются из металла с защитным покрытием, двигатели оснащаются термоконтактами и рассчитаны на длительную непрерывную работу.
- Широкий выбор модификаций: линейка ВД (3 и 5) имеет варианты на разную мощность и тип электродвигателя (однофазный или трёхфазный), что упрощает подбор решения под конкретные требования.
