Центробежный радиальный вентилятор ВР 130-28 № 12,5 высокого давления создаёт напор до 2,61 кПа и расход воздуха 7,9 тыс. м³/ч. Работает с неагрессивными газовыми смесями температурой до +80 °C (до +200 °C — в жаростойком исполнении).
Где применяется:
- доменные, дуговые, термические печи (подача окислительного воздуха, аспирация горячих газов);
- газоочистные установки нефтехимии и энергетики;
- пневмотранспорт порошков, гранулята, стружки;
- вакуум-наддув технологического оборудования на пищевых и фармацевтических линиях.
Варианты изготовления
- Общепромышленное — углеродистая сталь, лак-порошковое покрытие.
- Коррозионностойкое (К1) — нержавеющая сталь AISI 430.
- Жаростойкое (Ж2) — теплоэкран, жаростойкая смазка, рабочее колесо из 09Г2С.
- Взрывозащищённое (В1) — стально-алюминиевый корпус, двигатель Ex d, искробезопасные подшипники.
Монтаж:
- установка на бетонную плиту ≥200 мм через пружинные виброопоры;
- центрирование вала ≤0,05 мм, зазор «колесо-корпус» = 1 % D;
- фланцевое соединение воздуховодов DIN 24154 с термолентой;
- разводка кабелей в металлорукаве, ввод IP55;
- настройка поворота улитки каждые 45° для оптимального вывода струи.

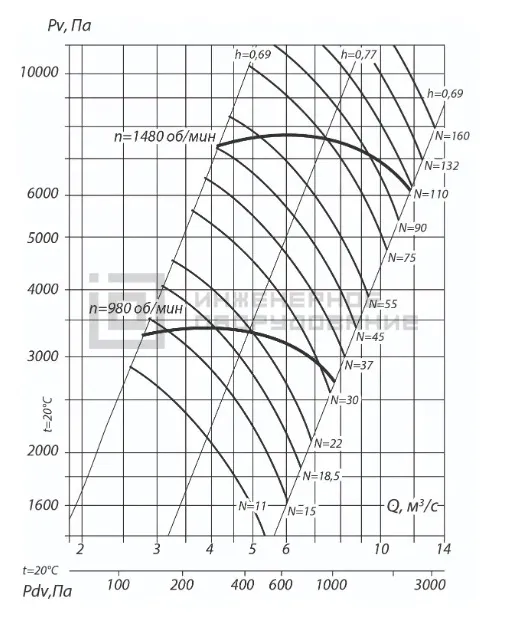

Аэродинамические характеристики
Конструктивные особенности
Состав изделия:
- спиральный корпус («улитка») 2-3 мм;
- рабочее колесо Ø 400-1250 мм с 16 назад загнутыми лопатками;
- вал 40Х шлифованный, динамически балансированный;
- подшипниковая станина с подшипниками 2310К и 22212К;
- съёмный входной патрубок с направляющим аппаратом.
Направление вращения
- Правое (П) — ход стрелки часов со стороны эл/двигателя.
- Левое (Л) — против хода.
Изменяется переподключением фаз или перестановкой привода (для схемы 5 — клиноремённой).
Количество лопаток — 16 шт. (типоразмеры № 4-10), 12 шт. (№ 12,5) — оптимум между КПД и устойчивостью к загрязнению.

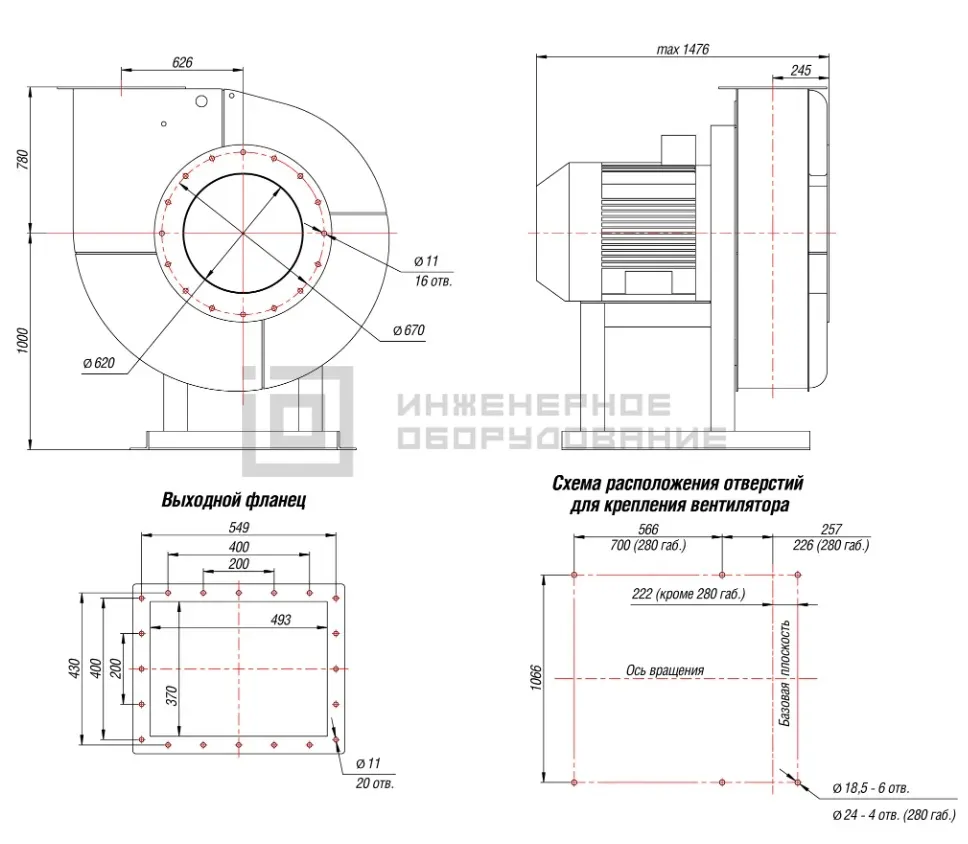

Габаритные и присоединительные размеры

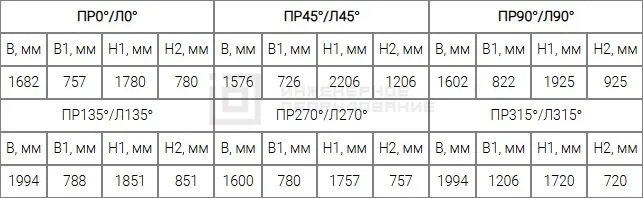

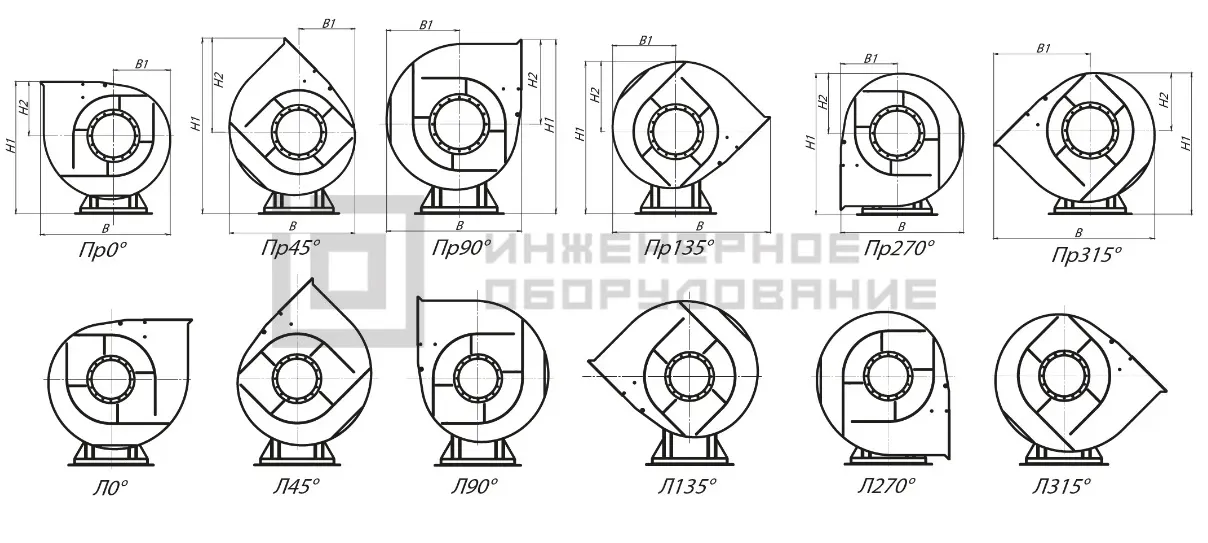

В зависимости от типа корпуса:
Технические характеристики
| Скорость вращения, об/мин | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя | Производительность Q min, м3/сек | Производительность Q max, м3/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг |
| 1000 | 37 | 71 | 225M6 | 2,75 | 7,9 | 2700 | 3300 | 885 |
| 1500 | 110 | 201 | 280S4 | 4,1 | 11,8 | 6100 | 7550 | 1195 |
Акустические характеристики
| Скорость вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 94 | 97 | 99 | 103 | 99 | 97 | 92 | 86 | 98 |
| 1500 | 99 | 104 | 108 | 109 | 104 | 103 | 98 | 92 | 118 |
Преимущества радиальных вентиляторов ВР 130-28
- Высокое давление — до 28 000 Па при компактных габаритах.
- КПД ≥ 0,85; экономия электроэнергии 12-18 % по сравнению с ВЦ 14-46.
- Схемы 1 и 5, правое/левое вращение, поворот корпуса 0-315°.
- 6 типоразмеров, мощности двигателей 0,75-132 кВт.
- Материал под задачу — углеродистая, нержавеющая сталь, алюминиевый сплав.
- Ресурс подшипников 40 000 ч, балансировка колеса G 6.3.
- Исполнения К1, Ж2, В1 сертифицированы по ТР ТС 010/2011 и ГОСТ Р 53683-2017.
- Люк ревизии, быстрая съёмка рабочего колеса без демонтажа корпуса, штатные отверстия для лазерного виброконтроля.
