Центробежный (радиальный) вентилятор ВР 140-15 № 10 высокого давления — агрегат одностороннего всасывания, создающий давление до 22 кПа при расходе 2340 - 12600 тыс. м³/ч. Изделие работает с неагрессивными и слабокоррозионными газовыми смесями температурой до +80 °C (до +200 °C — в жаростойких версиях).
Где применяется:
- металлургические и литейные цехи — подача воздуха, аспирация пыли;
- химия, нефтепереработка — удаление паров, вентиляция реакторов;
- зерно- и комбикормовые заводы — пневмотранспорт и сушка;
- энергетика — охлаждение трансформаторов, котельные дымососы;
- гражданская вентиляция объектов с повышенным сопротивлением сети.
Варианты изготовления
- ОУ — общепромышленное, корпус из углеродистой стали.
- ОК — коррозионностойкое, корпус/колесо из AISI 430.
- ВР — взрывозащищённое, алюминизированная «улитка», двигатель Ex d.
- ВК — взрывозащищённое + коррозионностойкое.
- Ж2 — жаростойкое, термоэкран подшипников, краска Si-Al.
Монтаж:
- установка на фундамент с пружинными виброопорами;
- фланцевое подключение воздуховодов DIN 24154, шаг поворота корпуса 45°;
- центрирование вала ≤0,05 мм, контроль зазора «лопатка — корпус» = 1 % D;
- для схемы 5 — выравнивание шкивов, прогиб ремня 10-15 мм при 40 Н;
- ввод питания через шкаф с частотным преобразователем IP54.

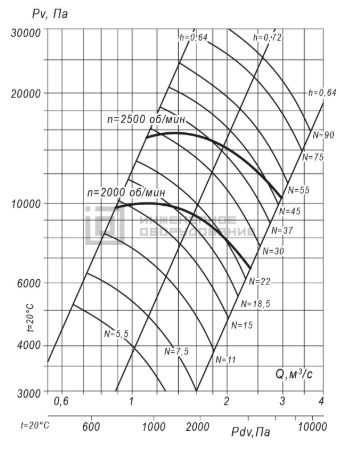

Аэродинамические характеристики
Конструктивные особенности
Состав узлов:
- спиральный корпус («улитка») 2-3 мм;
- рабочее колесо Ø 400-1 250 мм;
- вал 40Х;
- подшипниковая стойка с блок-подшипниками 2310К/22212К;
- входной патрубок с направляющим аппаратом.
Исполнение корпуса
| Схема | Привод | Особенности |
| № 1 | Соосный | вал двигателя соединён муфтой; минимальные габариты |
| № 5 | Ременной | двигатель на отдельной плите, упрощает обслуживание |
Рабочее колесо:
- лопатки: 12 шт., заднозагнутые, штампованные;
- материал: Ст3 пс либо AISI 430;
- балансировка по ISO 1940-1, класс G 6.3;
- тип: одностороннего всасывания.

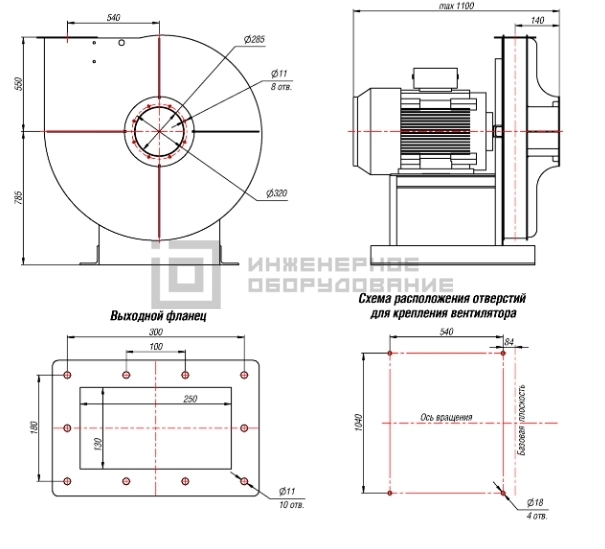

Габаритные и присоединительные размеры
От положения корпуса:
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1309 | 594 | 1335 | 550 | 1227 | 574 | 1680 | 895 | 1184 | 634 | 1500 | 715 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1509 | 614 | 1439 | 654 | 1184 | 550 | 1379 | 594 | 1509 | 895 | 1359 | 574 |
Технические характеристики
| Скорость, об/мин | Мощность, кВт | Ток, А | Тип двигателя | Производительность мин, м³/с | Производительность макс, м³/с | Давление мин, Па | Давление макс, Па | Масса, кг |
| 1500 | 11 | 22.5 | 132М4 | 0.65 | 1.7 | 3500 | 5250 | 570 |
| 3000 | 90 | 160 | 250М2 | 1.3 | 3.5 | 14000 | 22000 | 975 |
Акустические характеристики
| Частота вращения, об/мин |
Значение Lpi в октавных полосах f, Гц | Lpa, дБА |
|||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 85 | 93 | 91 | 92 | 91 | 90 | 88 | 85 | 98 |
| 3000 | 102 | 109 | 108 | 109 | 108 | 107 | 105 | 100 | 116 |
Преимущества радиальных вентиляторов ВР 140-15
- До 15 000 Па при компактных размерах.
- КПД 78 % (типоразмер № 8), оптимальная форма лопаток.
- Корпуса с поворотом 0-315°, приводные схемы 1/5.
- 9 типоразмеров, двигатели 0,25-75 кВт.
- Материальная вариативность — углеродистая, нержавеющая сталь, алюминиевое сплавное исполнение.
- Взрывозащищённые модификации Ex d IIB T4, соответствие ТР ТС 012/2011.
- Люк ревизии, быстрая замена колеса без снятия корпуса.
- Совместимость с ЧРП — плавная регулировка расхода, снижение энергозатрат на 20 %.
