Центробежный (радиальный) вентилятор ВР 140-15 № 4 высокого давления — агрегат одностороннего всасывания, создающий давление до 3,1 кПа при расходе 0,08 - 0,21 тыс. м³/ч. Изделие работает с неагрессивными и слабокоррозионными газовыми смесями температурой до +80 °C (до +200 °C — в жаростойких версиях).
Где применяется:
- металлургические и литейные цехи — подача воздуха, аспирация пыли;
- химия, нефтепереработка — удаление паров, вентиляция реакторов;
- зерно- и комбикормовые заводы — пневмотранспорт и сушка;
- энергетика — охлаждение трансформаторов, котельные дымососы;
- гражданская вентиляция объектов с повышенным сопротивлением сети.
Варианты изготовления
- ОУ — общепромышленное, корпус из углеродистой стали.
- ОК — коррозионностойкое, корпус/колесо из AISI 430.
- ВР — взрывозащищённое, алюминизированная «улитка», двигатель Ex d.
- ВК — взрывозащищённое + коррозионностойкое.
- Ж2 — жаростойкое, термоэкран подшипников, краска Si-Al.
Монтаж:
- установка на фундамент с пружинными виброопорами;
- фланцевое подключение воздуховодов DIN 24154, шаг поворота корпуса 45°;
- центрирование вала ≤0,05 мм, контроль зазора «лопатка — корпус» = 1 % D;
- для схемы 5 — выравнивание шкивов, прогиб ремня 10-15 мм при 40 Н;
- ввод питания через шкаф с частотным преобразователем IP54.

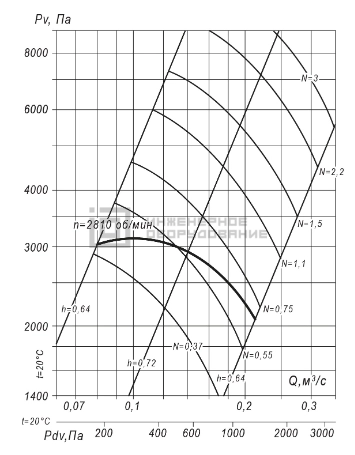

Аэродинамические характеристики
Конструктивные особенности
Состав узлов:
- спиральный корпус («улитка») 2-3 мм;
- рабочее колесо Ø 400-1 250 мм;
- вал 40Х;
- подшипниковая стойка с блок-подшипниками 2310К/22212К;
- входной патрубок с направляющим аппаратом.
Исполнение корпуса
| Схема | Привод | Особенности |
| № 1 | Соосный | вал двигателя соединён муфтой; минимальные габариты |
| № 5 | Ременной | двигатель на отдельной плите, упрощает обслуживание |
Рабочее колесо:
- лопатки: 12 шт., заднозагнутые, штампованные;
- материал: Ст3 пс либо AISI 430;
- балансировка по ISO 1940-1, класс G 6.3;
- тип: одностороннего всасывания.

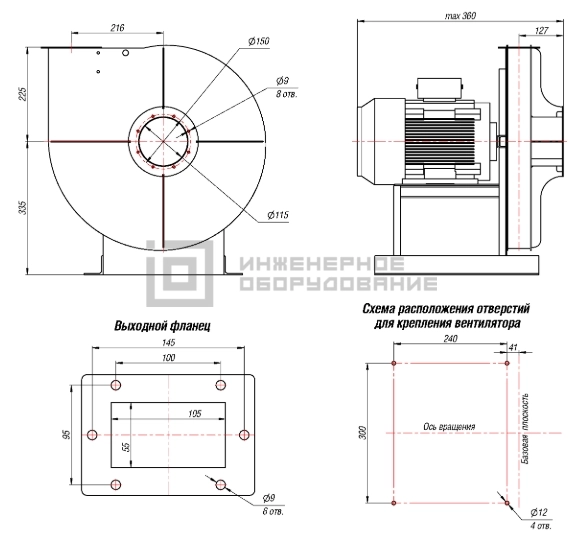

Габаритные и присоединительные размеры

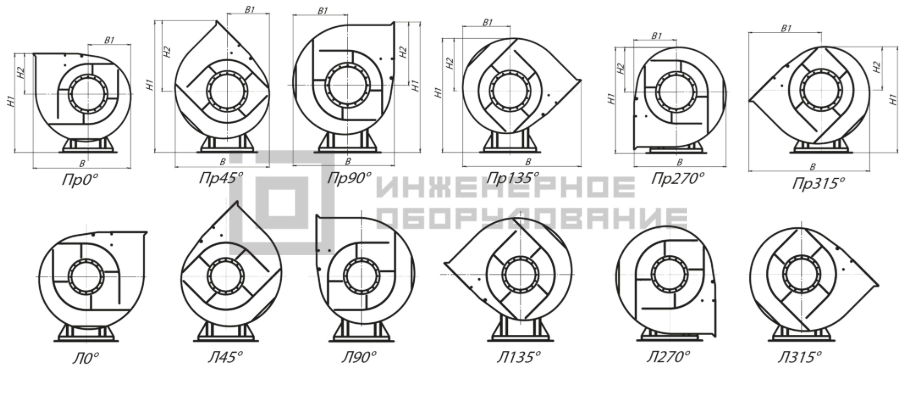

От положения корпуса:
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 539 | 240 | 560 | 225 | 498 | 231 | 705 | 370 | 478 | 253 | 633 | 298 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 619 | 242 | 602 | 267 | 478 | 225 | 575 | 240 | 612 | 370 | 567 | 231 |
Технические характеристики
| Скорость, об/мин | Мощность, кВт | Ток, А | Тип двигателя | Производительность мин, м³/с | Производительность макс, м³/с | Давление мин, Па | Давление макс, Па | Масса, кг |
| 3000 | 0.75 | 1.8 | 71А2 | 0.08 | 0.21 | 2100 | 3100 | 56 |
Акустические характеристики
| Скорость, об/мин | Уровень звука Lpi в октавных полосах, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 3000 | 79 | 86 | 85 | 86 | 85 | 84 | 82 | 78 | 93 |
Преимущества радиальных вентиляторов ВР 140-15
- До 15 000 Па при компактных размерах.
- КПД 78 % (типоразмер № 8), оптимальная форма лопаток.
- Корпуса с поворотом 0-315°, приводные схемы 1/5.
- 9 типоразмеров, двигатели 0,25-75 кВт.
- Материальная вариативность — углеродистая, нержавеющая сталь, алюминиевое сплавное исполнение.
- Взрывозащищённые модификации Ex d IIB T4, соответствие ТР ТС 012/2011.
- Люк ревизии, быстрая замена колеса без снятия корпуса.
- Совместимость с ЧРП — плавная регулировка расхода, снижение энергозатрат на 20 %.
