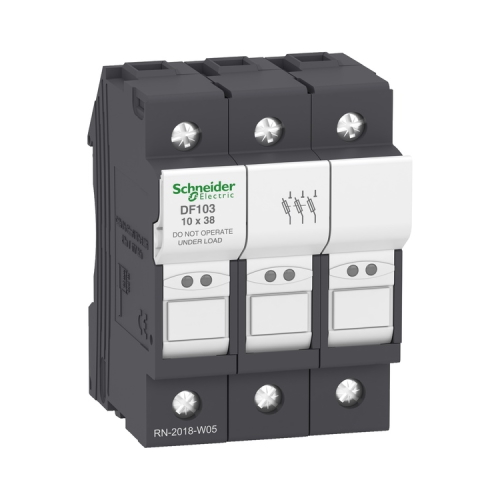

Schneider Electric DF103 — это трёхполюсный держатель-предохранитель серии TeSys DF, рассчитанный на плавкие вставки 10 × 38 мм габаритом до 32 А. Устройство объединяет функции разъединителя и защиты: при поднятии рычажка цепь размыкается, обеспечивая видимый разрыв электрической цепи и позволяя безопасно заменить плавкую вставку без снятия питания всей панели. Номинальное рабочее напряжение — до 690 В AC/DC, отключающая способность с правильным патроном — 120 кА, что делает модуль пригодным для силовых шкафов, двигательных пускателей TeSys, локальных распределительных щитов и станочного оборудования. Монтаж осуществляется на 35-мм DIN-рейку, компактные размеры 79,5 × 52,5 × 61 мм упрощают интеграцию в плотные компоновки.
Технические характеристики
| Серия | TeSys |
| Наименование Продукта | TeSys DF |
| Тип Продукта | Держатель предохранителя |
| Краткое Название Устройства | DF10 |
| Совместимость Продукта | DF2CA Предохранитель картриджа DF2CN Предохранитель картриджа |
| Описание Полюсов | ЗР |
| Размер Предохранителя | 10x38 мм |
| Тип Предохранителя | . GG .аМ |
| Тип Управления | Рычаг управления с блокировкой |
| Категория Применения | АС-20В в соответствии с МЭК 60947-3 DC-20B в соответствии с МЭК 60947-3 |
| [Ue] Номинальное Рабочее Напряжение | 690 В Переменный ток 690 В Постоянный ток |
| [1е] Номинальный Рабочий Ток | 32 А в 400 В Переменный ток |
| [Ith] Условный Тепловой Ток На Открытом Воздухе | 32 А в <20 еС |
| [Ui] Кратковременное Одноминутное Испытательное Напряжение | 690 миляПеременный ток |
| [Up] Номинальное Импульсное Выдерживаемое На | 6 кВ |
| Категория Перенапряжения | III |
| Выдерживаемое Короткое | 120 kA 400 В в соответствии с МЭК 60947-3 |
| Замыкание | 120 kA 500 В в соответствии с МЭК 60947-3 |
| Рассеиваемая Мощность, Вт | 3 W maximum power dissipation by fuse |
Преимущества предохранителей Schneider Electric
- Двойная безопасность: рычаг с фиксацией гарантирует механическое отключение и предотвращает случайное включение во время обслуживания.
- Быстрая замена плавкой вставки без отсоединения кабелей; винтовые клеммы принимают медные жилы до 16 мм².
- Высокая стойкость к авариям: выдерживает 120 кА при 400–500 В, защищая оборудование от тяжёлых КЗ.
- Индикация срабатывания: встроенное окно позволяет мгновенно увидеть перегоревший патрон и сократить простой.
- Экологичность Green Premium: корпус из самозатухающего полимера, соответствие RoHS/REACH, упаковка из переработанного картона.
