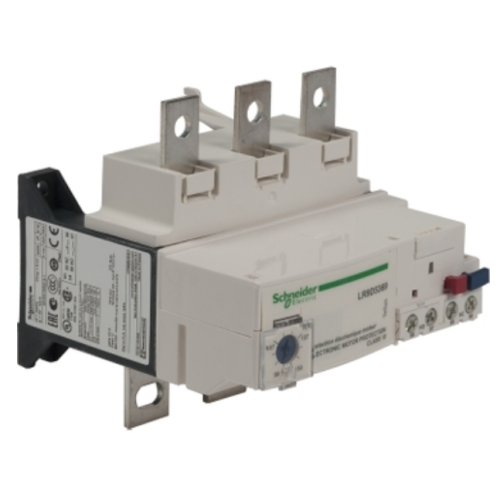

Реле Schneider Electric LR9D5369 серии TeSys — модульные коммутационные элементы, обеспечивающие автоматический контроль цепей до 690 В, повышая общую безопасность системы. Электромагнитная катушка создаёт поле, которое переводит контакты в рабочее положение; возвратная пружина размыкает их при снятии сигнала. Благодаря унифицированной DIN-архитектуре реле интегрируются в щитовые сборки без дополнительной доработки.
Биметаллическая пластина теплового реле (LRD/LR2/LR9) реагирует на перегрузку 70–130 % Iₙ и размыкает цепь двигателя, предотвращая перегрев обмоток.
Технические характеристики
| Релейные приложения | Защита двигателя |
| Объем продукции | Автоматический выключатель NSX |
| LC1D150 | |
| LC1D115 | |
| Тип сетки | Переменного тока |
| Пряжка с терморазъемом | Класс 10 в соответствии с IEC 60947-4-1 |
| Диапазон настройки реле | 90…150 А |
| Номинальное напряжение изоляции [Ui] | Силовая цепь: 1000 В в соответствии с IEC 60947-4-1 |
| Силовая цепь: 600 В в соответствии с CSA | |
| Силовая цепь: 600 В в соответствии с UL | |
| Дополнительная информация | |
| Частота сети | 50...60 Гц |
| Номинальное напряжение питания [Us] | 24 В постоянного тока |
| Диапазон напряжения питания | 17…32 В |
| Способ установки | Установка на направляющей под контактором |
| Порог срабатывания | 1,05 +/- 0,06 In Аварийный сигнал согласно IEC 60947-4-1 |
| 1,12 +/- 0,06 In Отключение питания согласно IEC 60947-4-1 | |
| Тип вспомогательного контакта | 1 НО + 1 НЗ |
| Согласованный ток нагрева [Ith] | 5 А подходит для сигнальной цепи |
| Номинальное рабочее напряжение [Ue] | 690 В переменного тока, 0...400 Гц. Применимая силовая цепь согласно IEC 60947-4-1. |
| Предохранители для использования с реле | 4 А gG, для цепи сигнализации |
| 4 А BS, для цепи сигнализации | |
| Номинальное импульсное выдерживаемое напряжение [Uimp] | 6 кВ в соответствии с IEC 60947-1 |
| Чувствительность к потере фазы | Отключение в течение 4 с +/- 20% согласно IEC 60947-4-1 |
| Тип управления | Красная (нажимная) кнопка: Стоп (активирует НЗ контакт и не влияет на Н/О контакт) |
| Синяя (нажимная) кнопка: Сброс | |
| Температурная компенсация | -20…60 °С |
| Коммутационная способность (мА) | 0...150 мА |
| Максимальное падение напряжения | <2,5 В закрытое состояние |
| Возможности проводки | Силовая цепь: Цепь управления клеммным постом: 1 кабель с болтовым сечением 0,5–1,5 мм² Гибкая |
| Цепь управления: 2 кабеля с болтовым сечением 0,5–1,5 мм² Гибкая | |
| Цепь управления: 1 кабель с болтовым сечением 0,5–1,5 мм² Мягкая | |
| Момент затяжки | Цепь сигнализации: 0,45 Нм, винты |
| Силовая цепь: 18 Нм, винты клемм: M8 | |
| Цепь управления: 1,2 Нм, винты | |
| Высота | 118 мм |
| Ширина | 115 мм |
| Глубина | 125 мм |
| Вес нетто | 0,885 кг |
Преимущества реле Schneider Electric
- Ресурс до 15 млн механических циклов, электрическая износостойкость ≥ 1,5 млн.
- Катушки DC экономят до 80 % энергии сравнительно с AC-аналогами.
- Встроенные варисторы подавляют коммутационные перенапряжения до 4 кВ.
- Широкий диапазон настроек: ток 0,1–630 А, задержка 0,1–30 с, три класса времени (10A, 20, 30).
- Унифицированные клеммы cage clamp для проводов 0,5–6 мм² ускоряют сервис.
