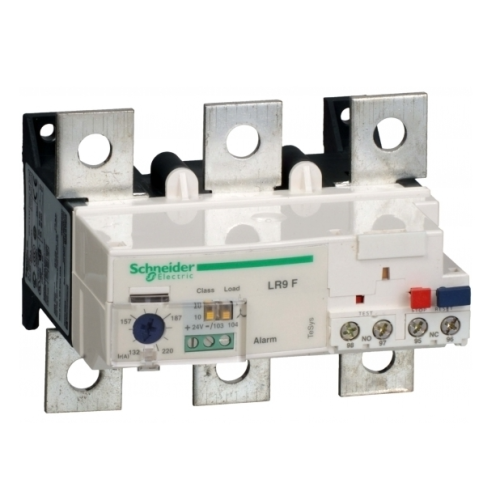

Реле Schneider Electric LR9F79 серии TeSys — модульные коммутационные элементы, обеспечивающие автоматический контроль цепей до 690 В, повышая общую безопасность системы. Электромагнитная катушка создаёт поле, которое переводит контакты в рабочее положение; возвратная пружина размыкает их при снятии сигнала. Благодаря унифицированной DIN-архитектуре реле интегрируются в щитовые сборки без дополнительной доработки.
Биметаллическая пластина теплового реле (LRD/LR2/LR9) реагирует на перегрузку 70–130 % Iₙ и размыкает цепь двигателя, предотвращая перегрев обмоток.
Технические характеристики
| Релейные приложения | Защита двигателя |
| Объем продукции | LC1F225...LC1F500 |
| Тип сетки | Переменный ток |
| Класс пряжки с терморазъемом | Класс 10/20 в соответствии с IEC 60947-4. |
| Диапазон настройки реле | 300…500 А |
| Функция передачи сигнала | Индикатор предварительной тревоги |
| Дополнительная информация | |
| Частота сети | 50/60 Гц |
| Номинальное напряжение питания [Us] | Подходящая сигнальная цепь 24 В постоянного тока |
| Диапазон напряжения питания | 17…32 В (цепь сигнализации) |
| Способ установки | Устанавливается непосредственно под контактором и монтируется на опорной плите. |
| Порог срабатывания | 1,05 +/- 0,06 In Аварийный сигнал согласно IEC 60947-4-1 |
| 1,12 +/- 0,06 In Отключение согласно IEC 60947-4-1 | |
| Устойчивость к перенапряжению | 4 кВ в соответствии с IEC 61000-4-5 |
| Тип контакта | 1НО + 1НЗ |
| Согласованный ток нагрева [Ith] | 5 А для контура управления |
| Номинальное рабочее напряжение [Ue] | 1000 В переменного тока, 50/60 Гц. Действующая силовая цепь соответствует VDE 0110, группа C. |
| Номинальное напряжение изоляции [Ui] | Силовая цепь: 1000 В переменного тока в соответствии с IEC 60947-4. |
| Номинальное импульсное выдерживаемое напряжение [Uimp] | 8 кВ в соответствии с IEC 60947-1 |
| Чувствительность к потере фазы | Отключение в течение 4 с +/- 20% согласно IEC 60947-4-1 |
| Перезагрузка | Ручной сброс |
| местная сигнализация | Окно индикации аварийного отключения |
| Температурная компенсация | -20…70 °С |
| Потребление тока | <= 5 мА без нагрузки |
| Коммутационная способность для сигнализации | 0...150 мА |
| Максимальное падение напряжения | <2,5 В закрытое состояние |
| Момент затяжки | Цепь управления: 1,2 Нм на болтах |
| Силовая цепь: 35 Нм на болтах | |
| Цепь сигнализации: 0,45 Нм на болтах | |
| Высота | 136,8 мм |
| Ширина | 150 мм |
| Глубина | 127,6 мм |
| Вес нетто | 2,32 кг |
Преимущества реле Schneider Electric
- Ресурс до 15 млн механических циклов, электрическая износостойкость ≥ 1,5 млн.
- Катушки DC экономят до 80 % энергии сравнительно с AC-аналогами.
- Встроенные варисторы подавляют коммутационные перенапряжения до 4 кВ.
- Широкий диапазон настроек: ток 0,1–630 А, задержка 0,1–30 с, три класса времени (10A, 20, 30).
- Унифицированные клеммы cage clamp для проводов 0,5–6 мм² ускоряют сервис.
