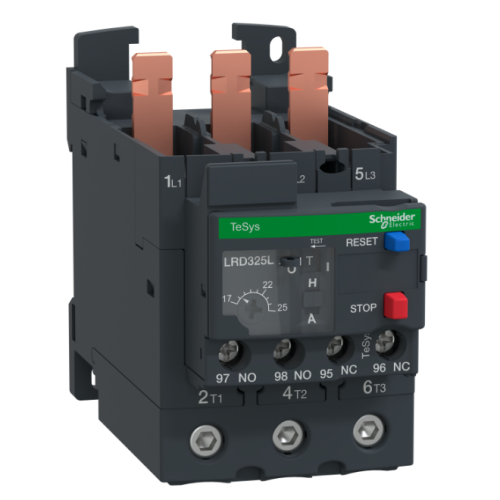

Реле Schneider Electric LRD325L серии TeSys — модульные коммутационные элементы, обеспечивающие автоматический контроль цепей до 690 В, повышая общую безопасность системы. Электромагнитная катушка создаёт поле, которое переводит контакты в рабочее положение; возвратная пружина размыкает их при снятии сигнала. Благодаря унифицированной DIN-архитектуре реле интегрируются в щитовые сборки без дополнительной доработки.
Биметаллическая пластина теплового реле (LRD/LR2/LR9) реагирует на перегрузку 70–130 % Iₙ и размыкает цепь двигателя, предотвращая перегрев обмоток.
Технические характеристики
| Применение реле | Защита двигателя |
| Объем продукции | LC1D40A |
| LC1D65A | |
| LC1D50A | |
| Тип сетки | Переменный ток |
| Пряжка с терморазъемом | Класс 20 в соответствии с IEC 60947-4-1 |
| Диапазон настройки реле | 17…25 А |
| Номинальное напряжение изоляции [Ui] | Силовая цепь: 600 В в соответствии с CSA |
| Силовая цепь: 600 В в соответствии с UL | |
| Силовая цепь: 690 В в соответствии с IEC 60947-4-1 | |
| Дополнительная информация | |
| Частота сети | 0...400 Гц |
| Способ установки | Монтаж на опорной плите, со специальными принадлежностями |
| Монтаж на рейке, со специальными принадлежностями под контактором | |
| Порог срабатывания | 1,14 ± 0,06 В соответствии с IEC 60947-4-1 |
| Тип вспомогательного контакта | 1 НО + 1 НЗ |
| Согласованный ток нагрева [Ith] | 5 А подходит для сигнальной цепи |
| Текущий диапазон настроек | 3 А при 120 В AC-15 для цепей сигнализации |
| 0,22 А при 125 В DC-13 для цепей сигнализации | |
| Номинальное рабочее напряжение [Ue] | 690 В переменного тока, 0...400 Гц. Применимая силовая цепь согласно IEC 60947-4-1. |
| Предохранители для использования с реле | 4 A gG, для цепи сигнализации |
| 4 A BS, для цепи сигнализации | |
| Номинальное импульсное выдерживаемое напряжение [Uimp] | 6 кВ |
| Чувствительность к потере фазы | Две фазы 1,3 Ir, другая фаза 0 |
| Тип управления | Красная (нажимная) кнопка: Стоп (активирует НЗ контакт и не влияет на Н/О контакт) |
| Синяя (нажимная) кнопка: Сброс | |
| Температурная компенсация | -20…60 °С |
| Возможности проводки | Цепь управления: Винтовое крепление 2 Кабель 1…2,5 мм² Гибкий |
| Цепь управления: Винтовое крепление 2 Кабель 1…2,5 мм² Гибкий | |
| Цепь управления: Винтовое крепление 2 Кабель 1…2,5 мм² Жесткий | |
| Силовая цепь: Клеммная колодка EverLink BTR 1 Кабель 1–35 мм² Гибкий | |
| Силовая цепь: Клеммная колодка EverLink BTR 1 Кабель 1–35 мм² Гибкий | |
| Силовая цепь: Клеммная колодка EverLink BTR 1 Кабель 1–35 мм² Жесткий | |
| Момент затяжки | Цепь управления: 1,7 Нм через винтовое крепление |
| Силовая цепь: 5 Нм через клеммные колодки EverLink BTR | |
| Высота | 70 мм |
| Ширина | 55 мм |
| Глубина | 123 мм |
| Вес нетто | 0,375 кг |
Преимущества реле Schneider Electric
- Ресурс до 15 млн механических циклов, электрическая износостойкость ≥ 1,5 млн.
- Катушки DC экономят до 80 % энергии сравнительно с AC-аналогами.
- Встроенные варисторы подавляют коммутационные перенапряжения до 4 кВ.
- Широкий диапазон настроек: ток 0,1–630 А, задержка 0,1–30 с, три класса времени (10A, 20, 30).
- Унифицированные клеммы cage clamp для проводов 0,5–6 мм² ускоряют сервис.
