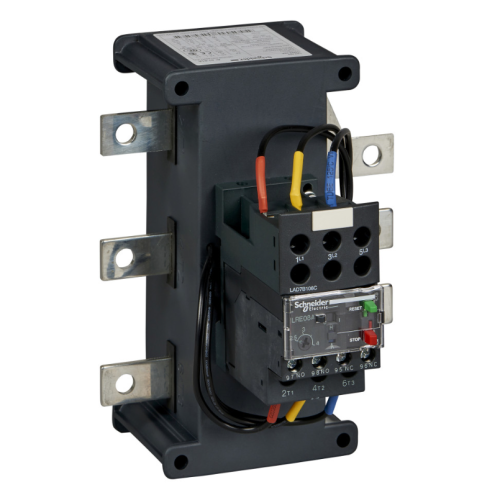

Реле Schneider Electric LRE488N серии TeSys — модульные коммутационные элементы, обеспечивающие автоматический контроль цепей до 690 В, повышая общую безопасность системы. Электромагнитная катушка создаёт поле, которое переводит контакты в рабочее положение; возвратная пружина размыкает их при снятии сигнала. Благодаря унифицированной DIN-архитектуре реле интегрируются в щитовые сборки без дополнительной доработки.
Импульсное реле Zelio используются в системах освещения и «умного дома»; одно импульсное управление заменяет группу проходных выключателей, снижая монтажную плотность.
Технические характеристики
| Применение реле | Защита двигателя |
| Дополнительная информация | |
| Объем продукции | LC1E400...630 |
| Тип сетки | Переменного тока |
| Рабочая частота | 50/60 Гц |
| Способ установки | Монтаж опорной плиты под контактором со специальными принадлежностями |
| Класс пряжки с терморазъемом | Класс 10А в соответствии с IEC 60947-4-1 |
| Функция индикации сигнала | Индикатор срабатывания реле |
| Диапазон настройки реле | 321…513 А |
| Порог срабатывания | 1,14 ± 0,06 В соответствии с IEC 60947-4-1 |
| Согласованный ток нагрева [Ith] | 5 А для контура управления |
| Номинальное рабочее напряжение [Ue] | <= 690 В переменного тока |
| Предохранители для использования с реле | 5 A gG, для контуров управления |
| 800 A gG, для силовых контуров | |
| 500 A aM, для силовых контуров | |
| Номинальное напряжение изоляции [Ui] | 690 В в соответствии с IEC 60947-4-1 |
| Номинальное импульсное выдерживаемое напряжение [Uimp] | 6 кВ |
| Тип управления | (Нажимной тип) красная кнопка остановки |
| (Нажимной тип) зеленая кнопка сброса | |
| Температурная компенсация | -20…60 °С |
| Фазовое расстояние | 55 мм |
| Возможности проводки | Сечение клеммной шины: 5 x 30 мм |
| Момент затяжки | 35 Нм через винт с проушиной: M10 |
| Высота | 140 мм |
| Ширина | 242 мм |
| Глубина | 148 мм |
| Вес нетто | 3,2 кг |
Преимущества реле Schneider Electric
- Ресурс до 15 млн механических циклов, электрическая износостойкость ≥ 1,5 млн.
- Катушки DC экономят до 80 % энергии сравнительно с AC-аналогами.
- Встроенные варисторы подавляют коммутационные перенапряжения до 4 кВ.
- Широкий диапазон настроек: ток 0,1–630 А, задержка 0,1–30 с, три класса времени (10A, 20, 30).
- Унифицированные клеммы cage clamp для проводов 0,5–6 мм² ускоряют сервис.
