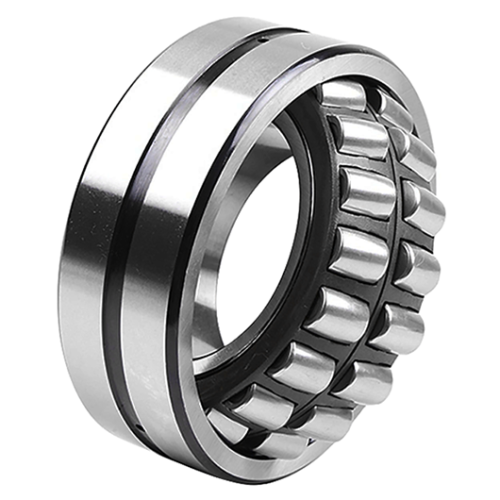

Сферический подшипник 22314-E1 FAG
Двухрядный сферический роликовый подшипник 22314-E1 с радиальным зазором CN обеспечивает стабильную работу даже при нагреве вала до +120 °C. При внутреннем диаметре 70 мм предельная частота вращения составляет 4500 об/мин на консистентной смазке. Двухрядная компоновка бочкообразных роликов уравновешивает нагрузку по всей ширине дорожек и допускает статический перекос вала до 1,5°, превращая узел в надежный подшипник скольжения, способный одновременно воспринимать высокие радиальные усилия и до 20 % осевых.
Подшипник имеет стальной сепаратор. Штампованный из низколегированной стали стальной каркас отличается максимальной ударной вязкостью; выдерживает короткие перегрузки до 150 % номинала, хорошо работает в запыленных и виброактивных средах дробилок и мельниц.
Область применения
Подшипник 22314-E1 от бренда FAG отличается универсальностью и находит применение в различных областях, включая:
- Промышленные редукторы и коробки передач, где требуется двухрядный роликовый подшипник с высокой жёсткостью.
- Горно‑добывающие дробилки и вибропитатели.
- Валопроводы вентиляторов, дымососов и компрессоров.
- Опоры валов бумажных и металлургических станов.
- Приводные узлы тяжёлой карьерной техники и мобильных кранов.
Характеристики и размеры роликового подшипника 22314-E1
| Параметр | Значение |
|
| Внутренний диаметр d, мм | 70 | |
| Внешний диаметр D, мм | 150 | |
| Ширина B, мм | 51 | |
| Тип подшипника | радиально-упорный | |
| Рядность | двухрядный | |
| Тип отверстия | цилиндрический | |
| Материал сепаратора | сталь | |
| Уплотнение | открытый | |
| Зазор | CN (нормальный) | |
| Предельная скорость, об/мин | 4500 | |
| Диапазон температур, °C | -30...+200 | |
| Динамическая нагрузка C, kН | 39 | |
| Статическая нагрузка C0, kH | 39 | |
| Вес, кг | 4,21 |
