Кухонный вентилятор IEF 400E Shuft (Шуфт) – это шумоизолированный вытяжной центробежный вентилятор, разработанный для работы в жестких условиях кухонь. предназначен для удаления отработанного воздуха и может использоваться в универсальных системах вентиляции, как в круглых, так и в прямоугольных каналах жилых, общественных и производственных помещений. Принцип работы вентилятора IEF основан на преобразовании энергии вращения крыльчатки с назад загнутыми лопатками в воздушное давление: воздух, поступающий через входной канал, перемещается по центробежному принципу и выбрасывается под прямым углом, обеспечивая стабильный воздухообмен даже при высокой нагрузке.
Вентилятор IEF Shuft отличается надёжной конструкцией, рассчитанной на длительную эксплуатацию в условиях кухонь с агрессивными жировыми загрязнениями. Корпус изготовлен из высококачественной стали с 30 мм изоляцией, что обеспечивает защиту от высоких температур и воздействие жира. Двигатель, отделенный от потока воздуха перегородкой, работает без влияния жировых отложений, а защитная диафрагма входит в комплект аксессуаров для обеспечения дополнительной надежности. Специальная форма корпуса с поддоном для сбора конденсата или жира позволяет поддерживать чистоту вентиляционной системы, а возможность изменения конструкции за счет перемещения боковых панелей обеспечивает гибкость монтажа.
Основные конструктивные элементы:
- Корпус из высококачественной стали с 30 мм изоляцией.
- Высокоэффективная крыльчатка с назад загнутыми лопатками.
- Двигатель, отделенный от воздушного потока перегородкой, с встроенными защитными термоконтактами.
- Специальная форма поддона для сбора небольших количеств конденсата или жира.
Расшифровка наименования
Технические характеристики
| Модель | Максимальный расход, м3/ч |
Максимальный напор, Па |
Напряжение, В/ф (50 Гц) | Электропотребление, Вт/ Рабочий ток, А |
Частота вращения, об/мин | Уровень звуковой мощности ко входу/выходу/через корпус, дБ(А) |
Температура перемещаемого воздуха, °С |
| IEF 400E | 4590 | 510 | 230/1 | 499/2,8 | 1350 | 71/74/63 | -25...+80 |

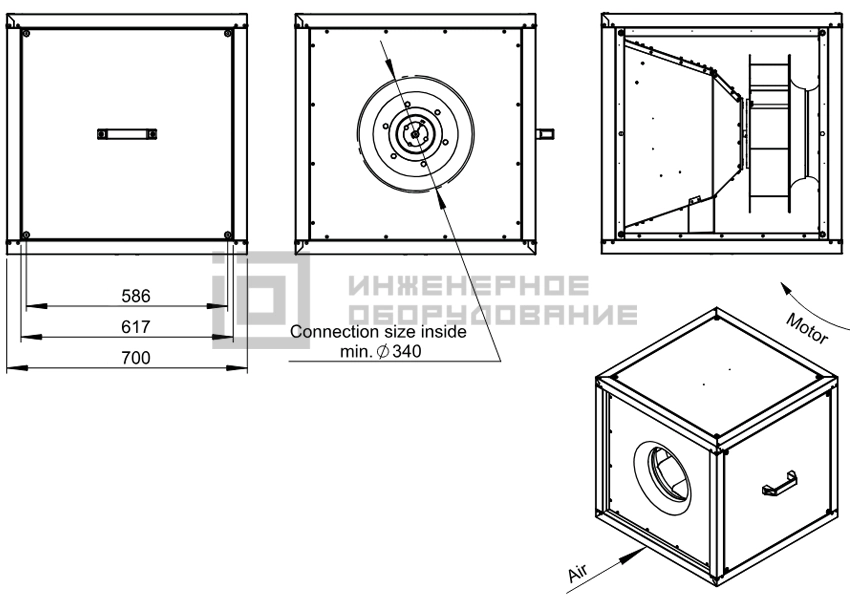

Габаритные размеры, мм
Аэродинамические характеристики
Преимущества вентиляторов Shuft серии IEF
- Надёжная работа в условиях жесткой эксплуатации кухонь.
- Эффективное удаление воздуха за счёт центробежного принципа работы.
- Защита двигателя от жировых загрязнений, что увеличивает срок службы.
- Простота регулирования скорости с использованием пятиступенчатых регуляторов SRE-E или частотных преобразователей.
Схема электрического подключения
