Силовой модуль Siemens 6ES7 138-4CA01-0AA0 серии SIMATIC ET 200S
Siemens 6ES7 138-4CA01-0AA0 применяется в распределенной периферии ET 200S для организации отдельной группы питания электронных компонентов станции. Устройство работает с напряжением 24 В постоянного тока, устанавливается на терминальное основание TM-P и передает питание следующим модулям. По назначению это модуль силовой, который одновременно участвует в контроле состояния цепи.
Исполнение с диагностикой определяет отсутствие нагрузочного напряжения и передает соответствующий сигнал системе управления. Для визуального контроля предусмотрены индикаторы PWR и SF. Первый сообщает о наличии питания, второй используется для отображения ошибки. Допустимая токовая нагрузка достигает 10 А при температуре до 60 °C. Между нагрузочной частью и внутренней шиной предусмотрена электрическая развязка. Как модуль контроля питания, устройство помогает разделять станцию на независимые потенциальные группы. Модуль Siemens защищен от переполюсовки, однако собственной защиты от короткого замыкания не имеет. В системах SIMATIC DP такой компонент используется как часть архитектуры распределенного ввода-вывода.
Применение Siemens 6ES7 138-4CA01-0AA0
- формирование групп питания 24 В DC в ET 200S;
- распределенные шкафы и узлы автоматизации;
- контроль наличия напряжения у электронных компонентов;
- разделение станции на отдельные потенциальные группы;
- обслуживание действующих комплексов SIMATIC DP.
Технические характеристики
| Наименование | SIMATIC ET 200S, силовой модуль (PM-E) |
| Напряжение, В | 24 |
| Тип тока | постоянный ток (DC) |
| Защита от перепутывания полярности | да |
| Защита от короткого замыкания | нет (требуется внешняя) |
| Предельно допустимая нагрузка (до 60°C), А | 10 |
| Ток потребления (без нагрузки), мА | 4 |
| Нормальная рассеиваемая мощность, Вт | 0,1 |
| Диагностика отсутствия напряжения нагрузки | да |
| Индикация питания | PWR (зеленый) |
| Индикация ошибки | SF (красный) |
| Между нагрузкой и шиной | да |
| Испытательное напряжение (DC), В | 500 |
| Ширина, мм | 15 |
| Высота, мм | 81 |
| Глубина, мм | 52 |
| Масса, прибл., г | 35 |
Документация

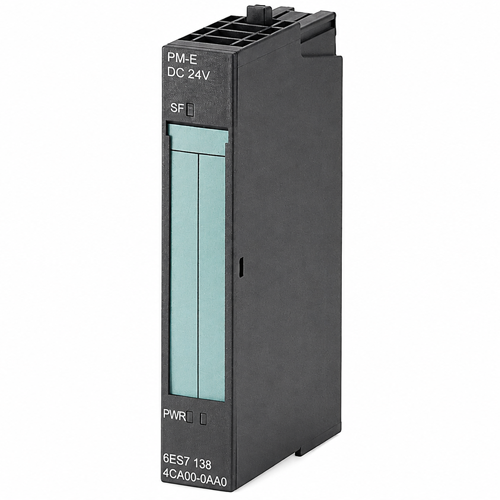

Силовой модуль Siemens SIMATIC 6ES7 138‑4CA01‑0AA0
