Теплообменник TEW 03.30-15 водяной 3-х рядный канальный Vilmann
Канальный пластинчатый теплообменник TEW 03.30-15 предназначен для прямоугольных каналов. Его теплообменная поверхность относится к оребренному трубчатому типу: медные трубки проходят через алюминиевые пластины. Корпус изготовлен из оцинкованной стали. Конструкция 3-рядная.
Пластины увеличивают площадь металла, соприкасающегося с воздушным потоком, и передают тепло от трубок к воздуху либо в обратном направлении. Трубные ряды размещены последовательно по глубине корпуса, поэтому воздушный поток поочередно пересекает несколько зон оребрения.
Теплоноситель движется внутри трубок, а воздух проходит между пластинами. При разнице температур тепло передается через металл без смешения сред. Водяной теплообменник работает как канальный нагреватель или охладитель: направление теплопередачи определяется температурой жидкости относительно воздушного потока.
В модели TEW коллекторная часть имеет T-образную конфигурацию. Такое исполнение определяет расположение присоединительных элементов относительно корпуса теплообменника и учитывается при выборе места для монтажа в вентиляционном канале.
Сферы применения
- приточная и приточно-вытяжная вентиляция;
- системы воздушного отопления;
- водяное охлаждение воздуха;
- системы кондиционирования с прямоугольными каналами.
Технические характеристики
| Модель | TEW 03.30-15 |
| Расход воздуха, м³/час | 630 |
| Мощность, кВт | 16 |
| Расход теплоносителя, л/час | 700 |
| Площадь поверхности теплообмена, м² | 2,2 |
| Гидравлическое сопротивление, кПа | 6 |
| Высота, мм | 190 |
| Ширина, мм | 340 |
| Толщина, мм | 192 |
| Потери давления, Па | 129 |
| Температура (начальная/конечная), °С | -40/19 |
| Внутренний объем, дм3 | 0,5 |
| Диаметр подсоединения по теплоносителю | 1″ |
| Вес, кг | 3,8 |
| Коэффициент теплоотдачи | 24,9 |
| Количество контуров | 3 |

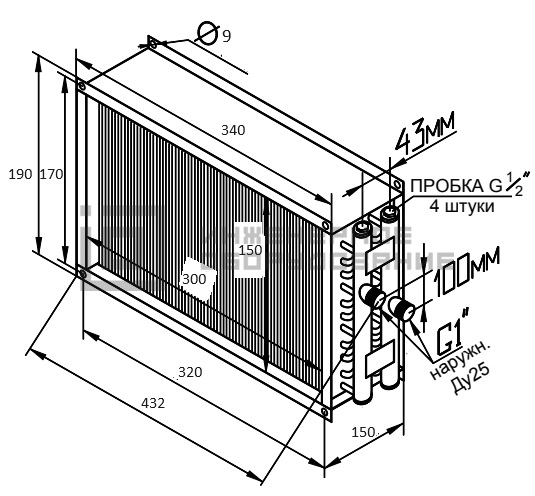

Габаритные размеры, мм
Преимущества
- передача тепла без контакта воздушного потока с теплоносителем;
- работа на нагрев и охлаждение воздуха;
- монтаж непосредственно в прямоугольный воздуховод;
- резьбовое подключение водяного контура;
- медно-алюминиевая оребренная поверхность теплообмена.
