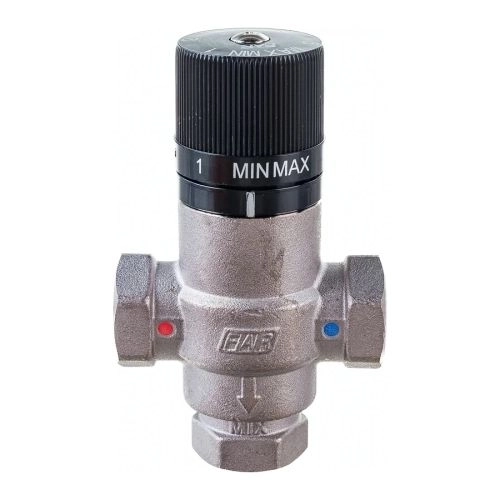

Смесительный клапан FA 3950 FAR
Термостатический смесительный клапан FA 3950 FAR диаметром 25 мм меняет соотношение потоков, чтобы на выходе получить среду с заданной температурой. За положение затвора отвечает чувствительный элемент: он реагирует на температуру смешанной воды и корректирует подачу горячего и холодного потоков. Рабочее давление — Ру10 бар, диапазон рабочих температур — от -10 до 95°C.
Области применения
Смесительные клапаны используют:
- в системах отопления для изменения температуры теплоносителя;
- в горячем водоснабжении для смешения горячей и холодной воды;
- в отопительных и охлаждающих контурах с узлами смешения;
- в системах теплого пола и схемах с водонагревателями, когда это предусмотрено для конкретной серии.
Устройство смесительного клапана
Корпус клапана выполнен из латуни. Термостатические модели оснащаются чувствительным элементом, пружинами и затвором, который изменяет подачу воды без команды от внешнего привода. К трубопроводу клапан присоединяется через внутреннюю или наружную резьбу либо фланцы. Допустимые среда, температура и давление определяются характеристиками конкретной модели.
Технические характеристики
| Модель | FA 3950 |
| Материал | латунь |
| Диаметр, мм | 25 |
| Вес, кг | 0.63 |
| Макс. давление в системе, бар | Ру10 |
| Диапазон рабочих температур, °C | от -10 до 95 |
| Размер резьбы, дюйм | 1 |
| Диаметр, мм | 25 |
| Коэффициент пропускной способности | 3,6 |

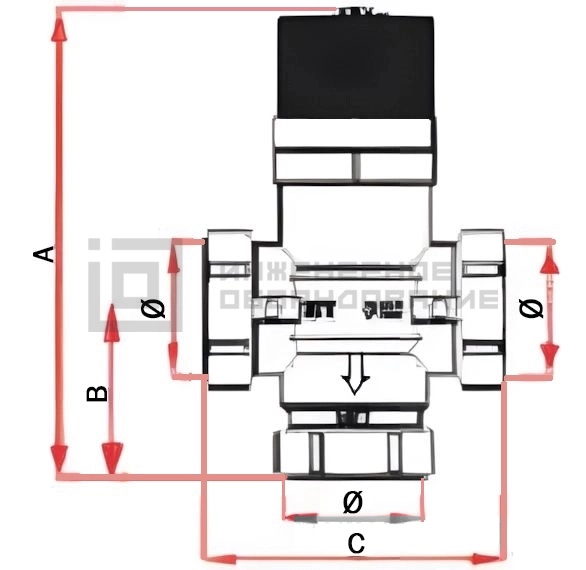

Габаритные размеры
| Модель | DN | G | A | B | C |
| FA 3950 1 | 25 | 1" | 112 | 42 | 74 |
Преимущества смесительных клапанов FAR
- Управление температурой потока за счет смешения сред.
- Автономная корректировка температуры у термостатических моделей.
- Ручное управление или подключение привода у поворотных версий.
- Латунный корпус, устойчивый к условиям водяных систем.
- Резьбовые и фланцевые варианты соединения для различных систем.
- Применение в отоплении, ГВС и смесительных узлах.
- Снижает затраты на отопление/охлаждение за счет рационального использования энергии.
