Круглый вентиляционный тройник Ванвент формирует отвод потока из магистрали, сохраняя расчётную аэродинамику трассы. Корпус сваривается из сегментов оцинкованной стали толщиной 0,5 мм; посадочные кромки калибруются под внутренний Ø 130. Ниппельное соединение гарантирует герметичность до 1500 Па без дополнительного крепежа.
Какие бывают тройники
- Т-образные 90 ° – резкое разветвление стояков, монтаж датчиков расхода, шумоглушителей.
- Косые 45 ° – плавное ответвление, минимальные потери давления; применяются в ПВК, аспирации.

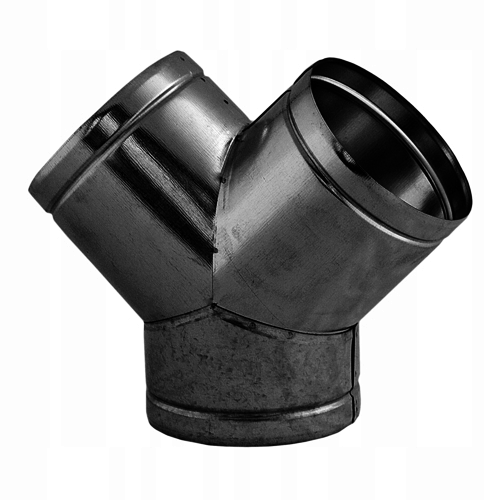

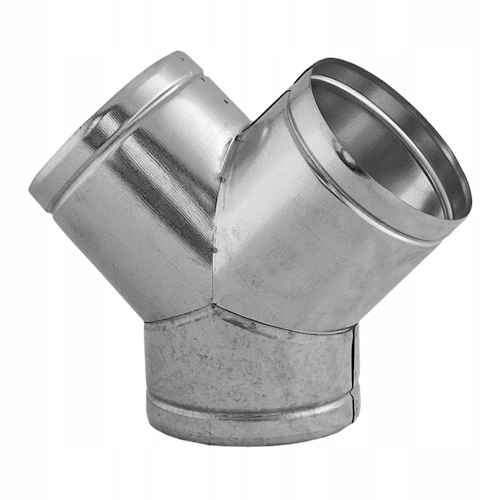

- Y-образные (30–60 °) – равномерное деление расхода между двумя ветвями.
- Переходные – различный Ø на отводе/стволе для балансировки скоростей.
Доступные материалы
- Оцинкованная сталь – базовый вариант для внутренних сетей, t до +80 °C.
- Окрашенная оцинкованная сталь – дополнительная защита + эстетика (RAL).
- Нержавеющая сталь AISI 304/430 – агрессивные среды, t до +500 °C.
Где применяют
- Системы общеобменной вентиляции торговых и офисных центров.
- Компрессорные и агрегатные (ОВК) камеры с высоким расходом.
- Локальные вытяжки промышленных зон, линии порошковой окраски.
- Пищевые цехи, лаборатории, бассейны – версии из нержавейки.
Спроектированные по ГОСТ EN 1506 фасонные узлы разветвления Vanvent сохраняют расчётный расход воздуха, упрощают балансировку сети и сокращают время монтажа на 40 % по сравнению с врезкой «на месте».
Габаритные размеры, мм
Преимущества тройников Vanvent
- Сварной сегментный корпус – точная геометрия, отклонение по Ø ≤ 0,5 мм.
- Радиус врезки = 0,5–1,0 Ø – снижение местного сопротивления на 25 % относительно штамповки.
- Ряд Ø 100…500 мм, углы 30/45/60/90 ° – быстрое построение любых схем.
- Три стандартные толщины 0,5 / 0,7 / 0,8 мм – выбор между мас-эконом и усиленной версией.
- Антикоррозионный ресурс: оцинковка ≥ 20 лет, нержавейка ≥ 50 лет даже при конденсации.
- Возможность изготовления неравнопроходных «редуцированных» моделей за 1 смену.
