Пылевой вентилятор ВЦП 7‑40 № 5 — это центробежная установка одностороннего всасывания, созданная для транспортировки насыщённых пылью газовоздушных смесей с концентрацией твёрдых частиц до 600 г/м³ и температурой до +80 °С. Благодаря рабочему колесу с прямыми толстыми лопатками агрегат устойчив к абразивному износу и способен развивать давление 1,6 кПа при расходе 7 тыс. м³/ч.
Где применяется:
- деревообработка – отсос стружки, опилок, шлиф‑пыли;
- металлообработка – аспирация шламо‑ и шлифовальной пыли;
- пневмотранспорт сыпучих цементных, зерновых, химических материалов;
- камера окраски и пескоструя – удаление аэрозолей, дроби;
- сбор‑фильтрация пылевых выбросов в комбикормовой и пищевой отраслях.
Варианты изготовления
- ОУ – общепромышленный корпус из Ст3.
- ОК – коррозионностойкая нержавейка AISI 430.
- ВR – взрывозащищённый, корпус Ст3 + алюминиевое колесо.
- ВК – взрывобезопасный и коррозионностойкий одновременно.
Монтаж:
- подготовить фундамент с анкерными болтами М16‑М24;
- установить раму на виброизоляторы (демпфирование до 90 %);
- повернуть корпус на нужный угол с шагом 45°;
- подключить воздуховоды через гибкие вставки;
- проверить соосность вала (биение ≤ 0,05 мм).

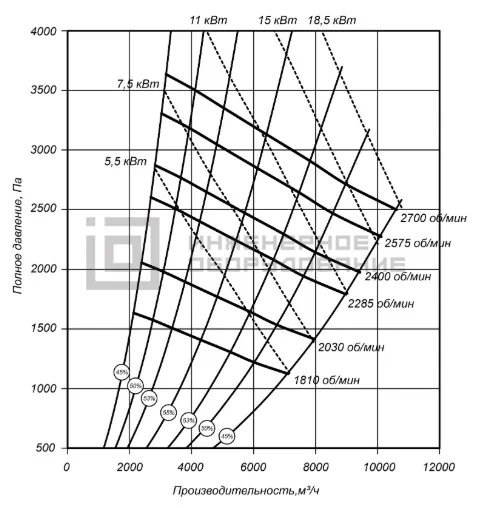

Аэродинамические характеристики
Конструктивные особенности
| Узел | Назначение / материал |
| Спиральный корпус | сварная «улитка» 2‑4 мм, защитная накладка в зоне удара частиц |
| Рабочее колесо | 6 прямых лопаток L‑профиля, толщина 4‑8 мм, балансировка G 6.3 |
| Вал | сталь 45, ТВЧ HRC 50, подшипники SKF 222‑серии |
| Уплотнение вала | графитовая сальниковая коробка, t до +400 °С |
| Опорная рама | Швеллер №10‑20, съёмные площадки для ТО |
Исполнение корпуса — правое или левое; номер (2,5‑12,5) равен диаметру входного патрубка в дециметрах.

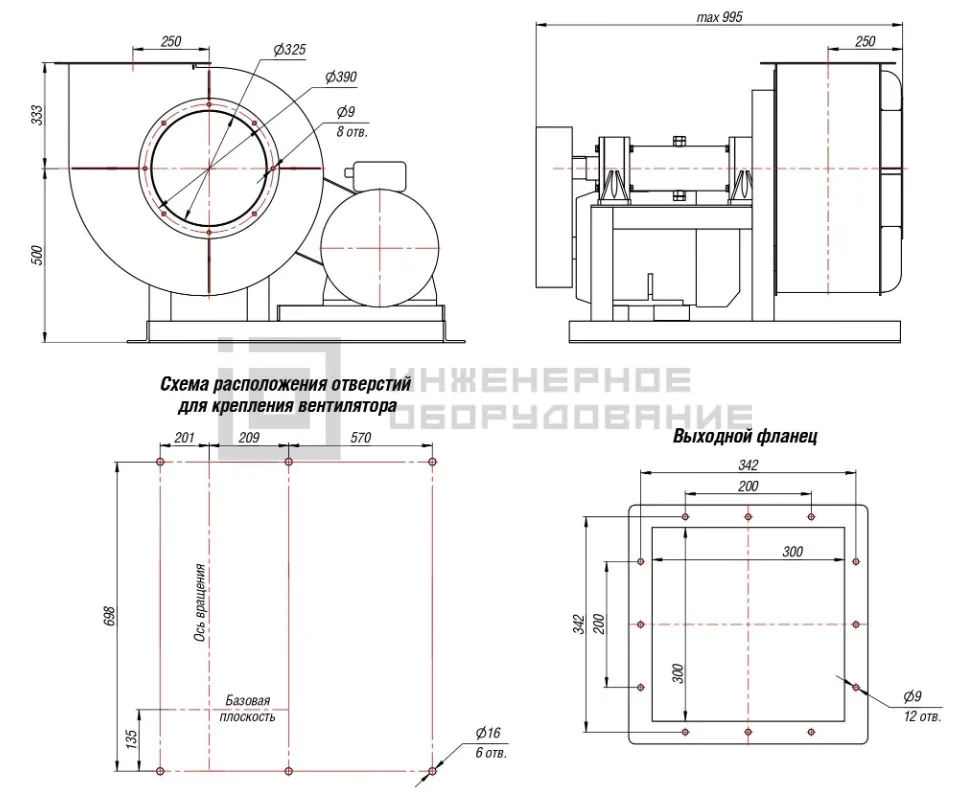

Габаритные и присоединительные размеры

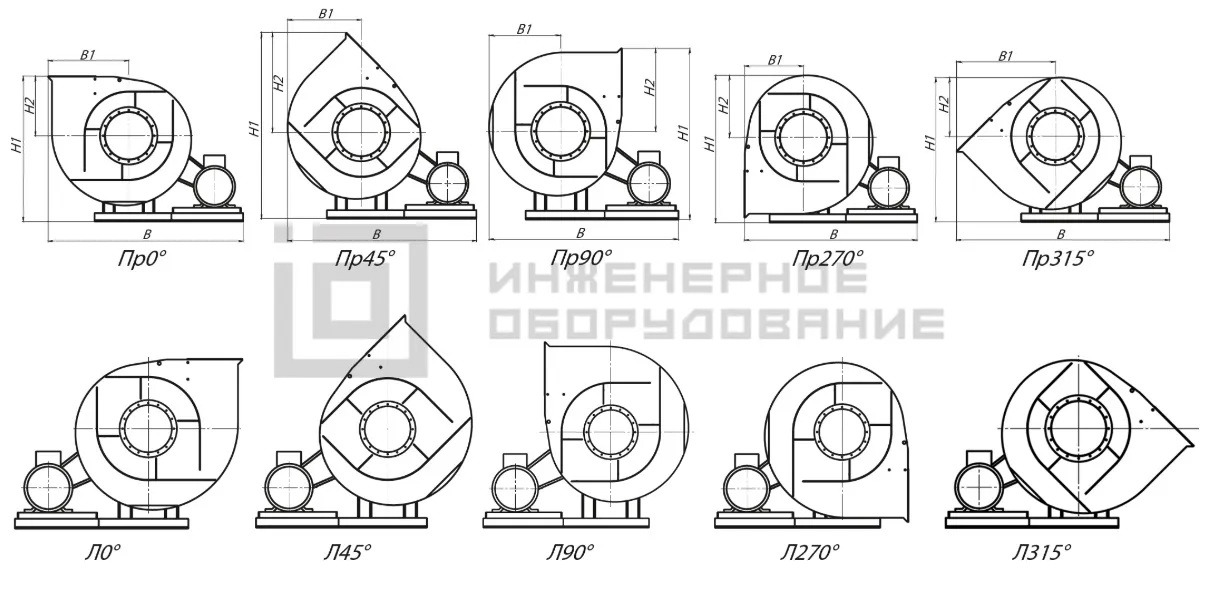

От положения корпуса:
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1237 | 440 | 883 | 333 | 1182 | 385 | 1047 | 547 | 1165 | 367 | 940 | 440 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| - | - | - | - | 1130 | 333 | 832 | 332 | 1344 | 547 | 815 | 315 |
Технические характеристики
| Скорость вращения, об/мин | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг |
| 1810 | 5,5 | 11,7 | 112M4 | 2,2 | 7 | 1150 | 1600 | 210 |
| 2030 | 7,5 | 15,6 | 132S4 | 2,5 | 8 | 1400 | 2000 | 220 |
| 2285 | 11 | 22,5 | 132M4 | 2,8 | 9 | 1800 | 2600 | 225 |
| 2575 | 15 | 30 | 160S4 | 3 | 9,7 | 2250 | 3300 | 280 |
Акустические характеристики
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1810 | 84 | 87 | 94 | 105 | 93 | 90 | 86 | 82 | 103 |
| 2030 | 87 | 90 | 97 | 108 | 96 | 93 | 89 | 85 | 106 |
| 2285 | 90 | 93 | 100 | 111 | 99 | 96 | 92 | 88 | 109 |
| 2575 | 93 | 96 | 103 | 114 | 102 | 99 | 95 | 91 | 112 |
Преимущества радиальных вентиляторов ВЦП 7‑40
- Прямые толстые лопатки и увеличенный зазор корпуса исключают залипание и искрообразование.
- Восемь типоразмеров, схемы 1 и 5, двигатели 1,5‑90 кВт.
- Четыре заводских исполнения + возможность термостойкого либо антикоррозионного покрытия.
- Повышенный КПД (до 82 %) – оптимизированная аэродинамическая линия снижает удельное энергопотребление на 25 % относительно старых серий.
- Поворот корпуса 360° без разборки экономит место и сокращает длину воздуховодов.
- Смена рабочего колеса или подшипников выполняется без демонтажа «улитки»; межремонтный ресурс ≥ 32 000 ч.
- Исполнения VR/VK сертифицированы Ex◦IIB T4, допускают работу с потенциально взрывоопасной пылевоздушной смесью.
