Пылевой вентилятор ВЦП 7‑40 № 8 — это центробежная установка одностороннего всасывания, созданная для транспортировки насыщённых пылью газовоздушных смесей с концентрацией твёрдых частиц до 600 г/м³ и температурой до +80 °С. Благодаря рабочему колесу с прямыми толстыми лопатками агрегат устойчив к абразивному износу и способен развивать давление 2,65 кПа при расходе 15 тыс. м³/ч.
Где применяется:
- деревообработка – отсос стружки, опилок, шлиф‑пыли;
- металлообработка – аспирация шламо‑ и шлифовальной пыли;
- пневмотранспорт сыпучих цементных, зерновых, химических материалов;
- камера окраски и пескоструя – удаление аэрозолей, дроби;
- сбор‑фильтрация пылевых выбросов в комбикормовой и пищевой отраслях.
Варианты изготовления
- ОУ – общепромышленный корпус из Ст3.
- ОК – коррозионностойкая нержавейка AISI 430.
- ВR – взрывозащищённый, корпус Ст3 + алюминиевое колесо.
- ВК – взрывобезопасный и коррозионностойкий одновременно.
Монтаж:
- подготовить фундамент с анкерными болтами М16‑М24;
- установить раму на виброизоляторы (демпфирование до 90 %);
- повернуть корпус на нужный угол с шагом 45°;
- подключить воздуховоды через гибкие вставки;
- проверить соосность вала (биение ≤ 0,05 мм).

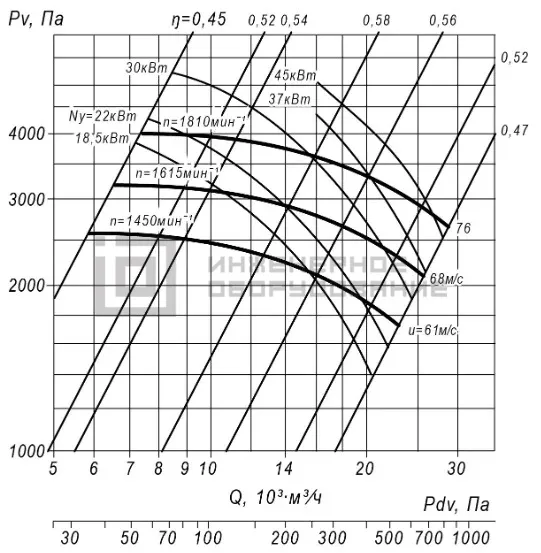

Аэродинамические характеристики
Конструктивные особенности
| Узел | Назначение / материал |
| Спиральный корпус | сварная «улитка» 2‑4 мм, защитная накладка в зоне удара частиц |
| Рабочее колесо | 6 прямых лопаток L‑профиля, толщина 4‑8 мм, балансировка G 6.3 |
| Вал | сталь 45, ТВЧ HRC 50, подшипники SKF 222‑серии |
| Уплотнение вала | графитовая сальниковая коробка, t до +400 °С |
| Опорная рама | Швеллер №10‑20, съёмные площадки для ТО |
Исполнение корпуса — правое или левое; номер (2,5‑12,5) равен диаметру входного патрубка в дециметрах.

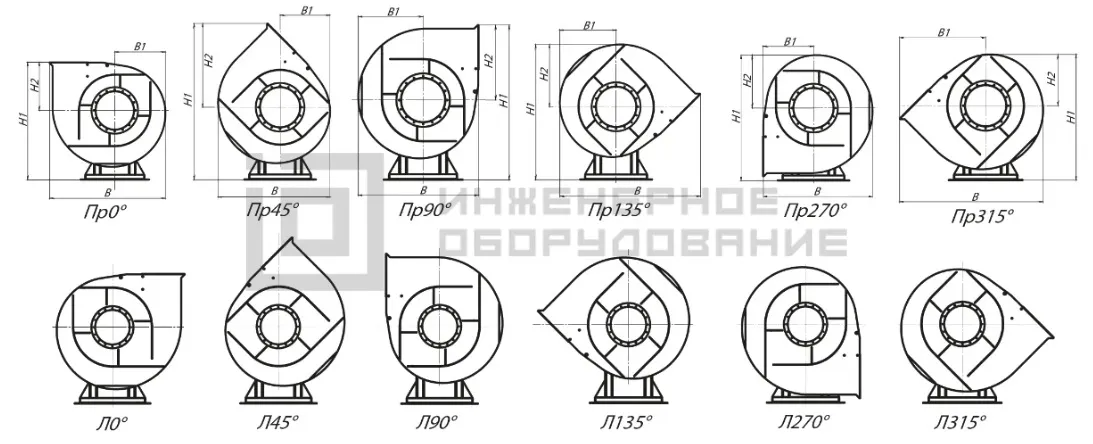

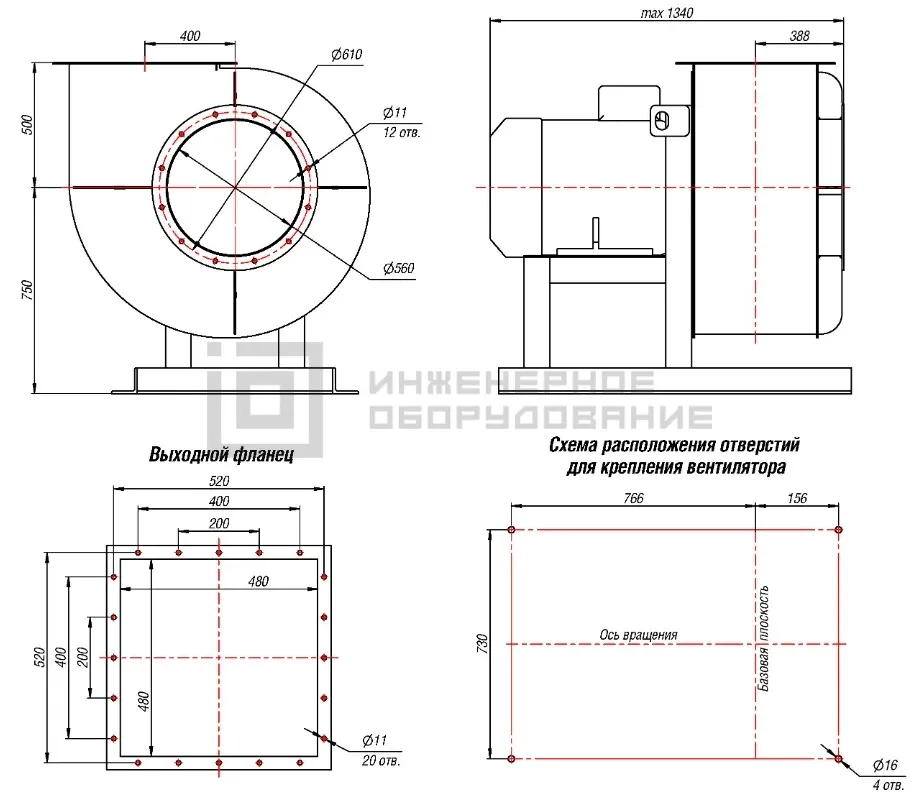

Габаритные и присоединительные размеры
От положения корпуса:
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1201 | 523 | 1250 | 500 | 1108 | 494 | 1583 | 833 | 1083 | 583 | 1427 | 677 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1387 | 554 | 1364 | 614 | 1084 | 500 | 1273 | 523 | 1386 | 833 | 1244 | 494 |
Технические характеристики
| Скорость вращения, об/мин | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг |
| 1500 | 22 | 43,2 | 180S4 | 6 | 20 | 1900 | 2600 | 380 |
| 1500 | 30 | 57,6 | 180M4 | 6 | 23 | 1750 | 2600 | 405 |
Акустические характеристики
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 94 | 97 | 104 | 115 | 103 | 100 | 96 | 92 | 113 |
Преимущества радиальных вентиляторов ВЦП 7‑40
- Прямые толстые лопатки и увеличенный зазор корпуса исключают залипание и искрообразование.
- Восемь типоразмеров, схемы 1 и 5, двигатели 1,5‑90 кВт.
- Четыре заводских исполнения + возможность термостойкого либо антикоррозионного покрытия.
- Повышенный КПД (до 82 %) – оптимизированная аэродинамическая линия снижает удельное энергопотребление на 25 % относительно старых серий.
- Поворот корпуса 360° без разборки экономит место и сокращает длину воздуховодов.
- Смена рабочего колеса или подшипников выполняется без демонтажа «улитки»; межремонтный ресурс ≥ 32 000 ч.
- Исполнения VR/VK сертифицированы Ex◦IIB T4, допускают работу с потенциально взрывоопасной пылевоздушной смесью.
