Центробежный вентилятор 9TN48P1H01 Sanyo Denki — это устройство, у которого воздух засасывается по оси, а выводится перпендикулярно оси вращения. Такой принцип формирует более высокое статическое давление и даёт возможность эффективно перемещать поток через сопротивления (фильтры, теплообменники, вытяжные каналы и т. д.). Sanyo Denki выпускает радиальные версии под общим семейством San Ace в нескольких модификациях, включая DC, EC и брызгозащищённые решения.
Принцип работы радиального вентилятора
При вращении крыльчатки поток воздуха втягивается в центральную часть и под действием центробежной силы отбрасывается к периферии, выходя из корпуса под углом 90° к оси вала. Это создаёт высокое давление и даёт возможность установки в воздуховодах сложной формы, а также для нагнетания потока в системы с большим сопротивлением.
Применение
DC повсеместно устанавливаются в конвейерных линиях, термокамерах, электрощитах, где нужен мощный и стабильный поток при питании от постоянного тока.
Расшифровка наименования
Основные особенности серии
DC серии C
- Прочный литой корпус с защитой крыльчатки.
- Возможность тонкой настройки скорости.
- Хорошая совместимость с промышленными источниками DC-питания.
Технические характеристики
| Модель | Напряжение | Сила тока, А | Номильная мощность, Вт | Скорость вращения, об/мин | Производительность, м3/ч | Давление, Па | Уровень шума, дБ(А) | Диапазон рабочих температур, °C | Вес, кг |
| 9TN48P1H01 | 48 | 0,32 | 15 | 3800 | 230 | 390 | 59 | от -20 до 70 | 0,33 |

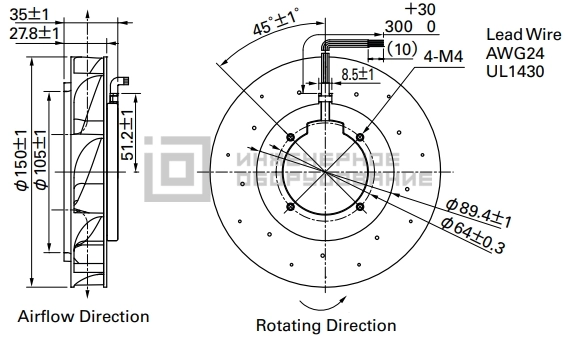

Габаритные размеры

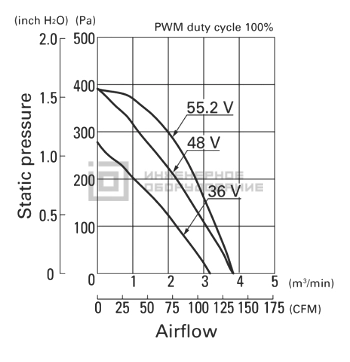

Аэродинамические характеристики
Преимущества центробежных вентиляторов Sanyo Denki
- Высокое статическое давление: идеальны для систем с сопротивлениями (фильтры, воздуховоды).
- Компактность: осевое поступление воздуха и радиальный выброс позволяют экономить пространство.
- Надёжность: увеличенный ресурс работы благодаря качественным подшипникам.
- Универсальность: DC, EC и брызгозащищённые исполнения для различных отраслей.
- Широкие возможности управления: поддержка ШИМ, аналоговых сигналов, сетевых протоколов (в EC-моделях).
