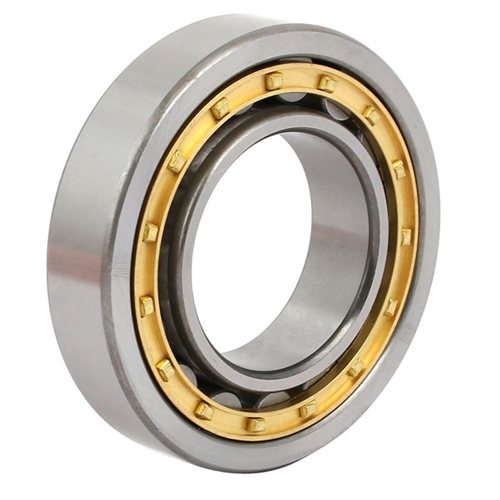

Цилиндрический роликовый подшипник NU2230-M ISB
Однорядный цилиндрический подшипник NU2230-M серии NU рассчитан на радиальный зазор CN, предельную частоту 2142 об/мин и внутренний диаметр 150 мм. Линейный контакт роликов и дорожек обеспечивает повышенную несущую способность при компактном сечении.
Серия NU – два бурта на наружном кольце, внутреннее без буртов; вал свободно «дышит» при нагреве.
Латунный точёный (суффикс M/EML) – максимальная жёсткость, устойчив к задирам, скорость до 10 000 об/мин, +250 °C.
Область применения
- Опоры роторов турбогенераторов и компрессоров.
- Редукторы тяжёлых экструдеров.
- Буксы колёсных пар локомотивов.
- Шпиндели токарных и фрезерных станков.
- Насосы и вентиляторы HVAC систем.
Во всех этих узлах однорядный цилиндрический подшипник нужен там, где радиальная нагрузка высока, а осевая передаётся ограниченно или компенсируется другими элементами.
Характеристики и размеры роликового подшипника NU2230-M ISB
| Параметр | Значение |
|
| Внутренний диаметр d, мм | 150 | |
| Внешний диаметр D, мм | 270 | |
| Ширина B, мм | 73 | |
| Тип подшипника | радиальный | |
| Рядность | однорядный | |
| Тип отверстия | цилиндрический | |
| Материал сепаратора | M (латунный, механически обработанный) | |
| Уплотнение | открытый | |
| Зазор | CN (нормальный) | |
| Рабочая скорость, об/мин | 2142 | |
| Предельная скорость (жидкое масло), об/мин | 2520 | |
| Предельная скорость (консистентная смазка), об/мин | 2142 | |
| Диапазон температур, °C | -40...+150 | |
| Динамическая нагрузка C, kН | 720 | |
| Статическая нагрузка C0, kH | 911 | |
| Вес, кг | 20,5 |
