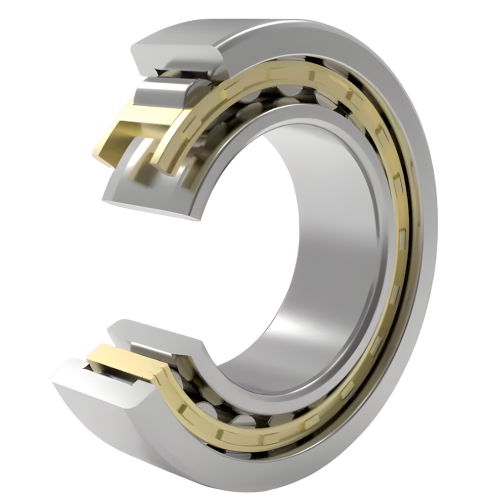

Цилиндрический роликовый подшипник NU1024MA/C3 ZWZ
Однорядный цилиндрический подшипник NU1024MA/C3 серии NU рассчитан на радиальный зазор C3, предельную частоту 4000 об/мин и внутренний диаметр 120 мм. Линейный контакт роликов и дорожек обеспечивает повышенную несущую способность при компактном сечении.
Серия NU – два бурта на наружном кольце, внутреннее без буртов; вал свободно «дышит» при нагреве.
Латунный точёный (суффикс M/EML) – максимальная жёсткость, устойчив к задирам, скорость до 10 000 об/мин, +250 °C.
Область применения
- Опоры роторов турбогенераторов и компрессоров.
- Редукторы тяжёлых экструдеров.
- Буксы колёсных пар локомотивов.
- Шпиндели токарных и фрезерных станков.
- Насосы и вентиляторы HVAC систем.
Во всех этих узлах однорядный цилиндрический подшипник нужен там, где радиальная нагрузка высока, а осевая передаётся ограниченно или компенсируется другими элементами.
Характеристики и размеры роликового подшипника NU1024MA/C3 ZWZ
| Параметр | Значение |
|
| Внутренний диаметр d, мм | 120 | |
| Внешний диаметр D, мм | 180 | |
| Ширина B, мм | 28 | |
| Тип подшипника | радиальный | |
| Рядность | однорядный | |
| Тип отверстия | цилиндрический | |
| Материал сепаратора | латунь | |
| Уплотнение | открытый | |
| Зазор | C3 (больше нормального) | |
| Предельная скорость (жидкое масло), об/мин | 4000 | |
| Предельная скорость (консистентная смазка), об/мин | 3400 | |
| Диапазон температур, °C | -40...+120 | |
| Статическая нагрузка C0, kH | 205 | |
| Вес, кг | 35096 |
