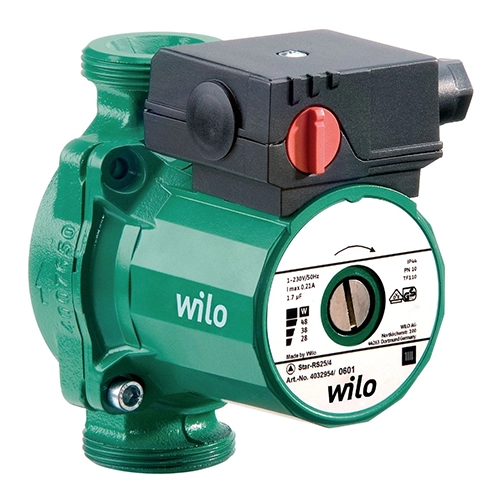

Насос для отопления Wilo STAR-RS 25/6-130-RK с мокрым ротором
Циркуляционный насос Wilo STAR-RS 25/6-130-RK работает по центробежному принципу и имеет мокрый ротор, который контактирует с рабочей средой. Жидкость омывает ротор и подшипники, отводит тепло и снижает механический шум. В системе отопления оборудование поддерживает движение теплоносителя и помогает сохранять расчетную температуру на удаленных ветвях. Стабильная циркуляция распределяет тепло по контуру. Ступенчатое переключение скоростей дает возможность менять производительность под текущую нагрузку. Подсоединение к трубопроводу
Прочный чугунный корпус гидравлической части рассчитан на длительную работу в тепловом контуре. Ручной трехступенчатый переключатель задает один из трех режимов частоты вращения. Производительность можно скорректировать под сезонную нагрузку здания. Исполнение применяют в радиаторных системах и контурах теплого пола.
Конструкция
- Материал корпуса гидравлики зависит от серии: чугун, латунь или бронза.
- Для рабочего колеса применяют термостойкий полимер.
- Вал изготавливают из нержавеющей стали или керамики в зависимости от исполнения.
- Рабочая среда омывает и смазывает подшипники.
- В трехскоростных версиях клеммная коробка оснащена переключателем частоты вращения.
Технические характеристики STAR-RS 25/6-130-RK
| Модель | STAR-RS 25/6-130-RK |
| Веc, кг | 2,4 |
| Максимальное рабочее давление, бар | 10 |
| Номинальная частота вращения, об/мин | 2840 |
| Напряжение, В | 230 |
| Максимальная температура перекачиваемой жидкости, °С | 110 |
| Минимальная температура перекачиваемой жидкости, °C | -10 |
| Номинальный ток, А | 0,05 |
| Класс нагревостойкости изоляции | "F" |
| Степень защиты | IP44 |
| Класс эффективности | В |
Монтаж и подсоединение
Оборудование Вило монтируют на трубопровод. Вал электродвигателя располагают строго горизонтально. Стрелка на корпусе должна совпадать с направлением потока. До и после монтажного узла ставят отсечную арматуру, чтобы обслуживать оборудование без опорожнения всей системы. Клеммную коробку размещают так, чтобы конденсат не попадал на электрическую часть.
