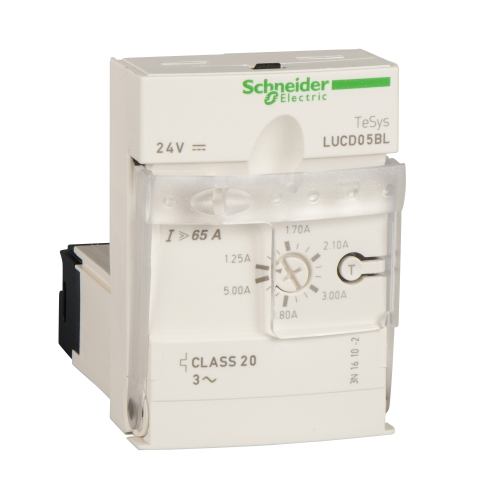

Блок управления Schneider Electric LUCD05BL серии TeSys U — компактный электронный модуль, который объединяет функции пуска, управления и защиты асинхронного двигателя в одном корпусе шириной 45 мм. Внутри размещены силовой контактор, встроенный тепловой-магнитный расцепитель и микроконтроллер, непрерывно измеряющий фазные токи. Если значение выходит за пределы настроенного диапазона, процессор за 50 мс формирует команду отключения, обесточивая двигатель и записывая событие в память. Дополнительные шины (Modbus, CANopen) позволяют удалённо изменять уставки, считать моточасы и диагностировать перегрев обмоток. Такой блок ставят в насосных станциях, вентиляционных установках, транспортерных линиях и лифтах — везде, где нужно быстро монтируемое решение «пуск-стоп-защита» до 32 А.
Технические характеристики
| Серия продукта | TeSys |
| Краткое название устройства | LUCD |
| Тип устройства или его аксессуаров | Усовершенствованный блок управления |
| Совместимость изделий |
ASILUFC5 ASILUFC51 LULC031 LULC033 LULC07 LULC08 LULC09 LULC15 LUFC00 LUFN.. LUFDA01 LUFDA10 LUFDH11 LUFV2 LUFW10 |
| Категория применения |
AC-41 AC-43 AC-44 |
| Мощность двигателя |
3 кВт 690 В переменный ток 50/60 Гц 1,5 кВт 400...440В переменный ток 50/60 Гц 2,2 кВт 500 В переменный ток 50/60 Гц |
| Диапазон уставок тепловой защиты | 1,25...5 А |
| Напряжение цепи управления | 24 В постоянный ток |
Преимущества блоков управления Schneider Electric
- Модульность: к базовому блоку щелчком добавляются коммуникационные и аналоговые модули без перекоммутации проводов.
- Заменяет пускатель + тепловое реле, освобождая до 40 % ширины на DIN-рейке.
- Электронная модель нагрева двигателя (класс 5-30) предотвращает ложные срабатывания и сокращает простои.
- Катушка Low Consumption потребляет всего 3 Вт в режиме удержания.
- Съёмный лицевой блок позволяет менять уставку, не отключая питание основной схемы.
