Центробежный вентилятор Delta Electronics BFB1224SH-A относится к радиальному типу: воздух поступает вдоль оси рабочего колеса, под действием центробежной силы смещается к периферии и выходит под прямым углом к направлению забора.
Крыльчатка с загнутыми лопатками вращается внутри спирального кожуха типа улитка. Лопатки ускоряют поток, а корпус собирает воздух по окружности и ведет его к выходному патрубку. В результате нагнетатель создает статическое давление, необходимое для преодоления сопротивления узких каналов, теплообменников и других элементов системы.
Характер работы зависит от сопротивления воздушной сети. При его росте меняются расход и рабочая точка, поэтому параметры центробежного вентилятора BFB1224SH-A Delta Electronics сопоставляют с аэродинамической характеристикой системы. Чем выше сопротивление, тем важнее запас по статическому давлению и корректный выбор точки работы. Компактный корпус удобен там, где поток нужно развернуть сразу после рабочего колеса: вход остается осевым, а выход расположен поперек него. Это сокращает число дополнительных отводов и упрощает компоновку канала.
Вентилятор подключается с учетом электрического исполнения. Для версии DC требуется источник постоянного тока. Интеграцию в линии питания обеспечивают выводные провода, клеммные колодки, специальные разъемы или штыревые контакты. Электрические параметры определяет номинальное напряжение 24 В.
Области применения
- Серверные стойки и системы охлаждения ЦОД.
- Промышленные приводы и силовая электроника.
- Зарядные станции для электротранспорта.
- Фотоэлектрические и ветроэнергетические преобразователи.
- Холодильные и вентиляционные системы.
- Воздушные тракты с фильтрами и теплообменниками.

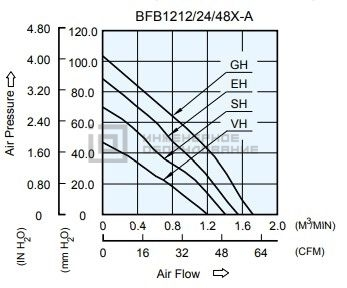

Аэродинамические характеристики
Технические характеристики
| Модель | Напряжение, В | Сила тока, А | Мощность, Вт | Скорость вращения, об/мин | Расход воздуха, CFM | Производительность, м3/мин | Давление, Па | Уровень шума, дБа | Рабочая температура |
| BFB1224SH-A | 24 | 0,9 | 21.6 | 3600 | 49,8 | 1,39 | 686 | 59.5 | от -10 до +60 |

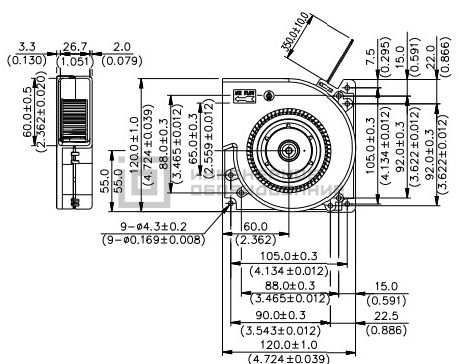

Габаритные размеры
Преимущества радиальных вентиляторов Delta Electronics
- Формирует повышенное статическое давление.
- Сохраняет рабочий расход при повышенном сопротивлении сети.
- Центробежный вентилятор разворачивает поток внутри корпуса.
- Сокращает число дополнительных отводов в канале.
- Упрощает размещение в ограниченном монтажном объеме.
- Направляет воздух к выходному патрубку без рассеивания по периметру.
