Канальный вентилятор RFD 600×300-4 VIM Shuft (Шуфт) представляет собой прямоугольный вентилятор, применяемый в системах приточной и вытяжной вентиляции жилых, общественных и производственных помещений. Принцип работы основан на центробежном преобразовании энергии вращения крыльчатки в воздушное давление: при вращении рабочее колесо, установленное методом непосредственной напрессовки на ротор асинхронного двигателя, создает равномерный поток воздуха, что обеспечивает эффективный воздухообмен в прямоугольных воздуховодах. Регулирование скорости осуществляется изменением напряжения с использованием пятиступенчатых трансформаторов TR или плавных однофазных регуляторов MTY и SRE.
Конструкция вентилятора включает следующие ключевые элементы:
- Корпус изготовлен из оцинкованной стали, обеспечивая высокую прочность и устойчивость к коррозии.
- Асинхронный двигатель с внешним ротором гарантирует надежную работу, а шариковые подшипники исключают необходимость обслуживания.
- Клеммная коробка имеет степень защиты IP44, что обеспечивает безопасное подключение к электросети.
- Крыльчатка с вперед загнутыми лопатками оптимизирует расход воздуха и снижает уровень шума.
Расшифровка наименования
Технические характеристики
| Модель | Максимальный расход, мЗ/ч | Максимальный напор, Па | Электропитание, В/ф | Электропотребление, кВт | Максимальный рабочий ток, А | Частота вращения, об/мин | Уровень звуковой мощности вх/вых/ окр, дБ(А) | Температура перемещаемого воздуха, °С | Степень защиты |
| RFD 600×300-4 VIM | 3600 | 500 | 400/3 | 1,5 | 2,6 | 1310 | 80/83/68 | -20…40 | IP54/IP55 |

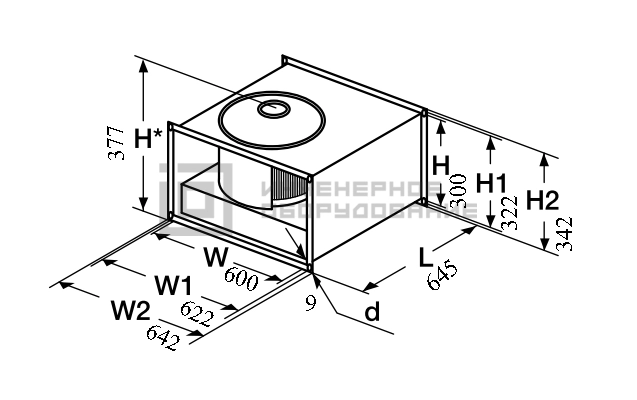

Габаритные размеры, мм

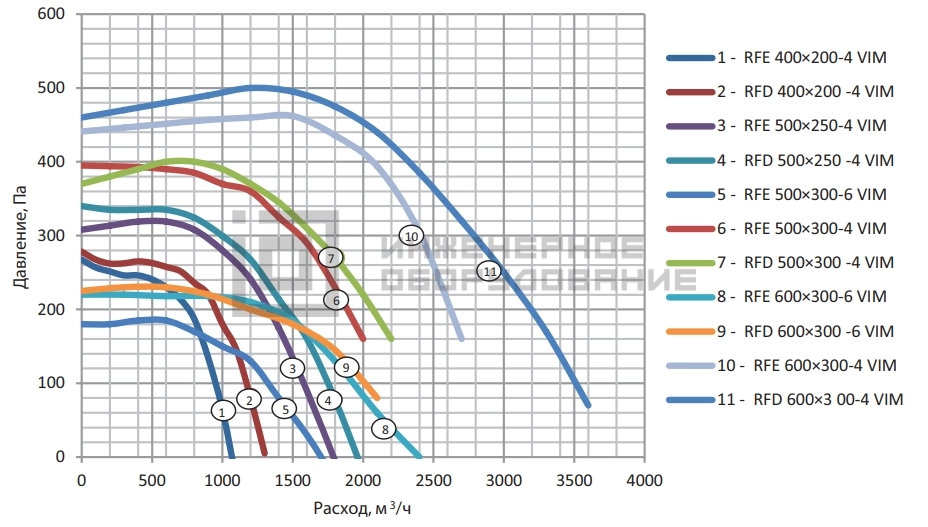

Аэродинамические характеристики
Преимущества вентиляторов Shuft серии RF VIM
- Высокая эффективность воздухообмена благодаря продуманной аэродинамике и оптимальному давлению.
- Простота монтажа – вентиляторы поставляются готовыми к подключению и могут устанавливаться в любом положении.
- Минимальные требования к техническому уходу – достаточно регулярной чистки крыльчатки.
- Надёжность работы за счёт качественных материалов и современных методов балансировки.
- Регулирование скорости адаптирует работу вентилятора под изменяющиеся условия эксплуатации.
Схема электрического подключения
