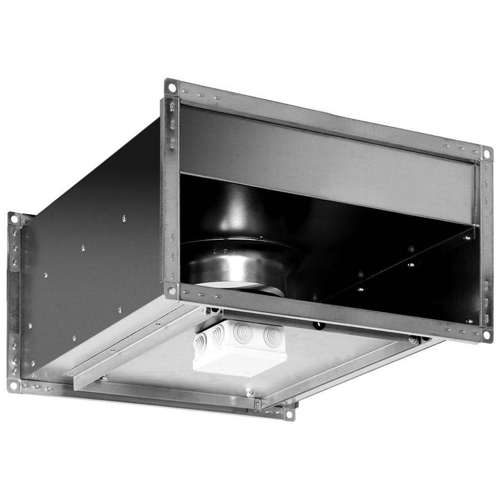

Канальный вентилятор RFD-B EC 600×300 Shuft (Шуфт) – прямоугольный вентилятор, предназначенный для перемещения воздуха в системах приточной и вытяжной вентиляции жилых, общественных и производственных помещений. Принцип работы вентилятора основан на центробежном преобразовании энергии вращения крыльчатки в воздушное давление: при вращении рабочее колесо, установленное методом непосредственной напрессовки на ротор асинхронного двигателя, захватывает воздух в центральной зоне и выбрасывает его радиально, создавая необходимый поток для эффективного воздухообмена.
Регулирование скорости осуществляется изменением напряжения посредством пятиступенчатых трансформаторов TR или однофазных плавных регуляторов скорости SRE. Защита двигателя реализована с помощью термореле или термоконтактов, требующих подключения внешнего защитного термореле; при использовании пятиступенчатых регуляторов TRE-T или TRD-T дополнительная защита не требуется.
Основные конструктивные элементы:
- Корпус из оцинкованной стали.
- Рабочее колесо, напрессованное непосредственно на ротор двигателя.
- Высокоэффективная крыльчатка с назад загнутыми лопатками.
- Асинхронный двигатель с внешним ротором (IP44) и клеммная коробка (IP54).
- Шариковые подшипники, не требующие обслуживания.
Расшифровка наименования
Технические характеристики
| Модель | Максимальный расход, мЗ/ч | Максимальный напор, Па | Электропитание, В/ф | Электропотребление, кВт | Максимальный рабочий ток, А | Частота вращения, об/мин | Уровень звуковой мощности вх/вых/ окр, дБ(А) | Температура перемещаемого воздуха, °С |
| RFD-B EC 600×300 | 5750 | 1820 | 400/3 | 2,5 | 4 | 3640 | 69/75/56 | -20…60 |
Габаритные размеры, мм
Аэродинамические характеристики
Преимущества вентиляторов Shuft серии RF-B EC
- Высокая надёжность и долговечность благодаря прочному материалу изготовления.
- Эффективное перемещение воздуха в прямоугольных каналах систем вентиляции.
- Удобство монтажа – вентиляторы поставляются готовыми к подключению и могут устанавливаться в любом положении.
- Гибкое регулирование скорости, позволяющее адаптировать работу вентилятора к изменяющимся условиям эксплуатации.
Схема электрического подключения
