Канальный прямоугольный вентилятор ВКП 60-30-4D – это центробежный модуль с рабочим колесом, чьи лопатки загнуты вперёд, благодаря чему достигается высокий статический напор при умеренной частоте вращения. Корпус – оцинкованная сталь IP54, толщина стенки 0,8–1,2 мм.
Где применяется:
- приточно-вытяжные сети торговых залов, кинотеатров, гостиниц;
- вытяжка тепла и влаги из пищевых и прачечных цехов;
- транспорт неагрессивных газов в лабораторных вытяжных шкафах.
Из чего состоит
- Корпус прямоугольного сечения с рейковыми направляющими.
- Радиальное колесо Ø 250–560 мм, лопатки загнуты вперёд.
- Асинхронный одно- или трёхфазный двигатель с внешним ротором.
- Входной направляющий аппарат и сервисная крышка.
Типы корпуса:
- стандартный (однослойный стальной);
- шумоглушащий с минераловатной прослойкой 25 мм;
- термоизолированный У/ХЛ −40…+60 °С.
Условное обозначение

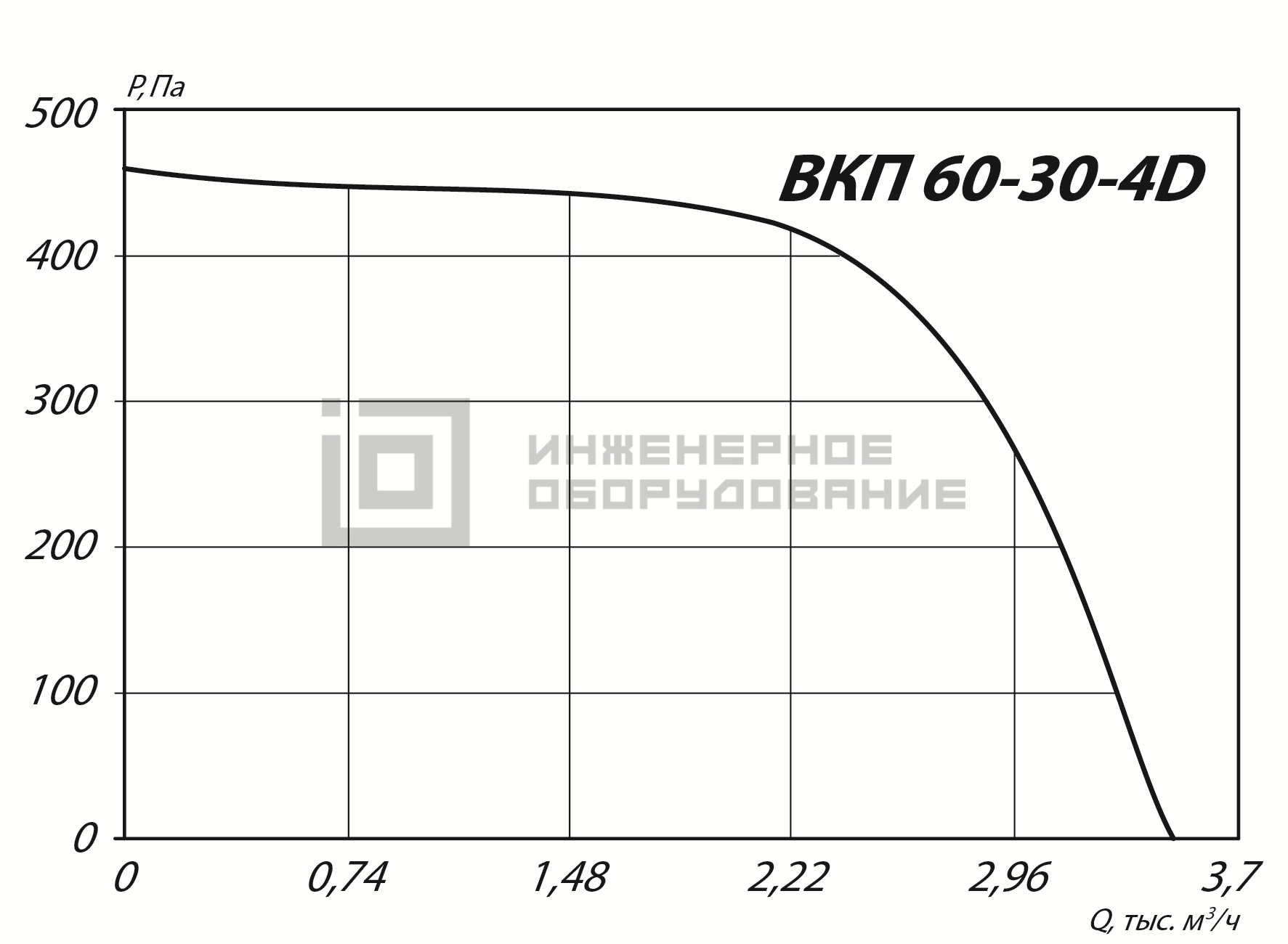

Аэродинамические характеристики
Габаритные и присоединительные размеры
Монтаж и эксплуатация
Общие рекомендации:
- фланцевое крепление к воздуховоду DIN 24194;
- допускается установка горизонтально, вертикально или под углом;
- гибкие вставки обязательны при виброскорости ≥ 2 мм/с.
Порядок пуска
- Проверить сопротивление изоляции ≥ 20 МОм.
- Убедиться, что крыльчатка вращается свободно.
- Снять ток — отклонение от паспорта ≤ 5 %.
Периодическое обслуживание:
- очистка колеса и корпуса каждые 6 мес;
- ревизия крепежа и уплотнений раз в 12 мес;
- измерение уровня шума и вибрации после каждого сервиса.
Технические характеристики
| Марка вентилятора | Напряжение, В/ частота, Гц | Фазность | Потребляемая мощность, Вт | Ток, А | Макс. расход воздуха, м3/ч | Частота вращения, об/мин | Макс. температура перемещаемого воздуха, °С | Уровень звукового давления на расст. 3 м, дБ(А) | Класс защиты двигателя | Ёмкость конденсатора, мкФ | Тип термозащиты | Масса, кг |
| ВКП 60-30-4D | 400 | 3 | 1700 | 3.2 | 3500 | 1360 | 40 | 58 | IP54 | - | Встраиваемое биметаллическое термореле | 32 |
Акустические характеристики
| Марка вентилятора | Частота вращения, об/мин | Lpa, дБА | Значение Lpi в октавных полосах f, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВКП 60-30-4D | Lwa Канал | 78 | 70 | 72 | 68 | 66 | 70 | 71 | 67 | 63 |
| Lwa к окружению | 65 | 40 | 55 | 60 | 60 | 57 | 54 | 52 | 47 | |
| Lwa к выходу | 81 | 59 | 70 | 68 | 73 | 76 | 73 | 73 | 68 | |

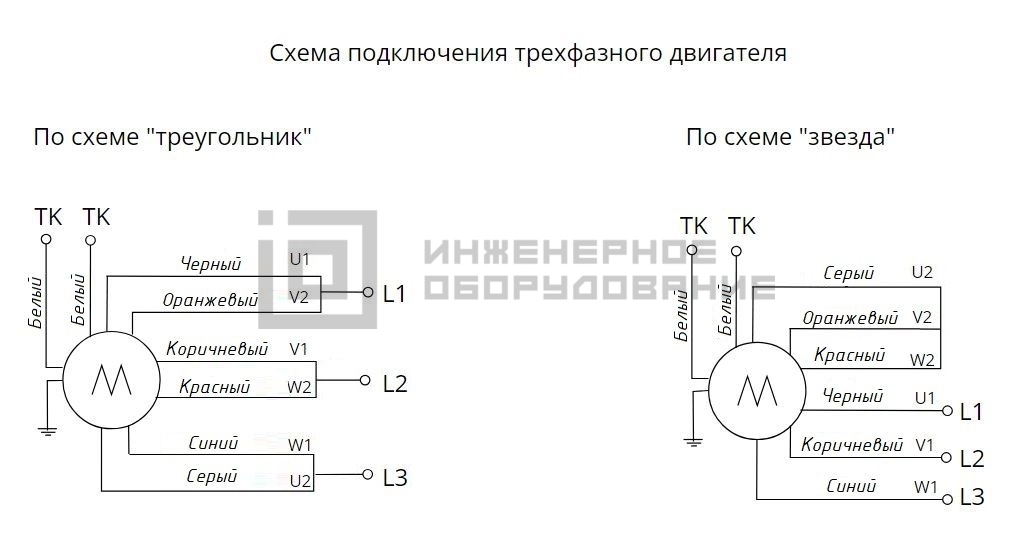

Схема подключения ЭД
При 220 В:
При 380 В:
Преимущества канальных вентиляторов ВКП
- КПД до 0,78 при компактной геометрии.
- Плавное управление скоростью тиристорным регулятором.
- Замена колеса без демонтажа корпуса.
