Канальный прямоугольный вентилятор ВКП-Б 40-20-2Е – это шумопонижённая версия центробежного модуля ВКП с рабочим колесом, где корпус прямоугольный, двойной, с минеральной ватой 40 мм. Колесо радиальное, лопатки загнуты вперёд, благодаря чему при тех же оборотах достигается больший расход.
Где применяется:
- жилые апартаменты премиум-класса и офисы открытого типа;
- студии звукозаписи, библиотеки, конференц-залы;
- больничные палаты и лабораторные чистые помещения.
Из чего состоит
- Двухпанельный корпус «сэндвич» с оцинкованными стенками.
- Шумопоглотитель из негорючей минваты НГ С-125.
- Рабочее колесо с алюминиевыми лопатками, загнутыми вперёд.
- Двигатель IE3 (220 В или 380 В) с термоконтактами.
Типы корпуса:
- низкопрофильный 40×20–60×30 см для потолочных ниш;
- стандартный 70×40–100×50 см для шахт и камер;
- усиленный 100×50 см с базой под виброопоры.
Условное обозначение

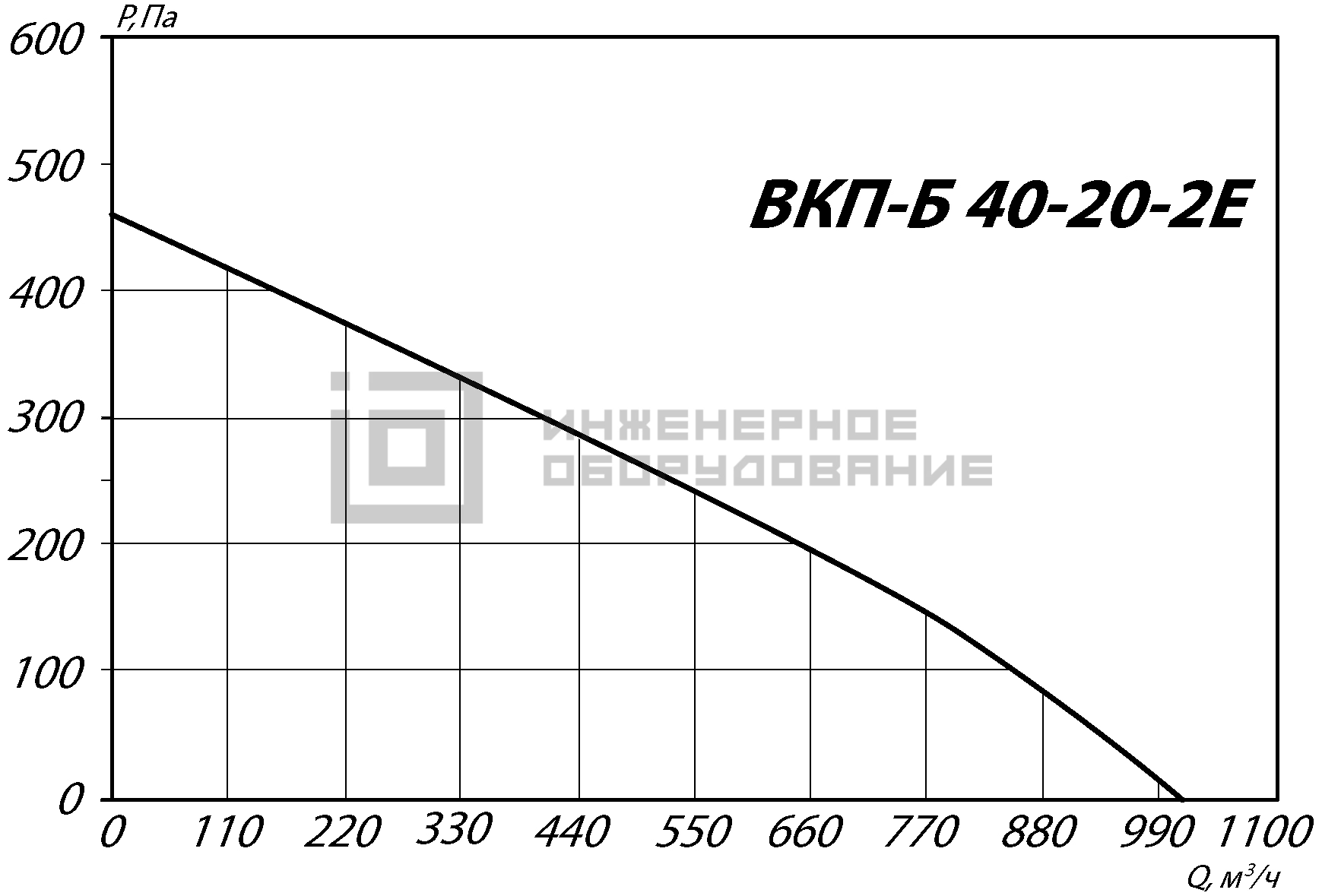

Аэродинамические характеристики

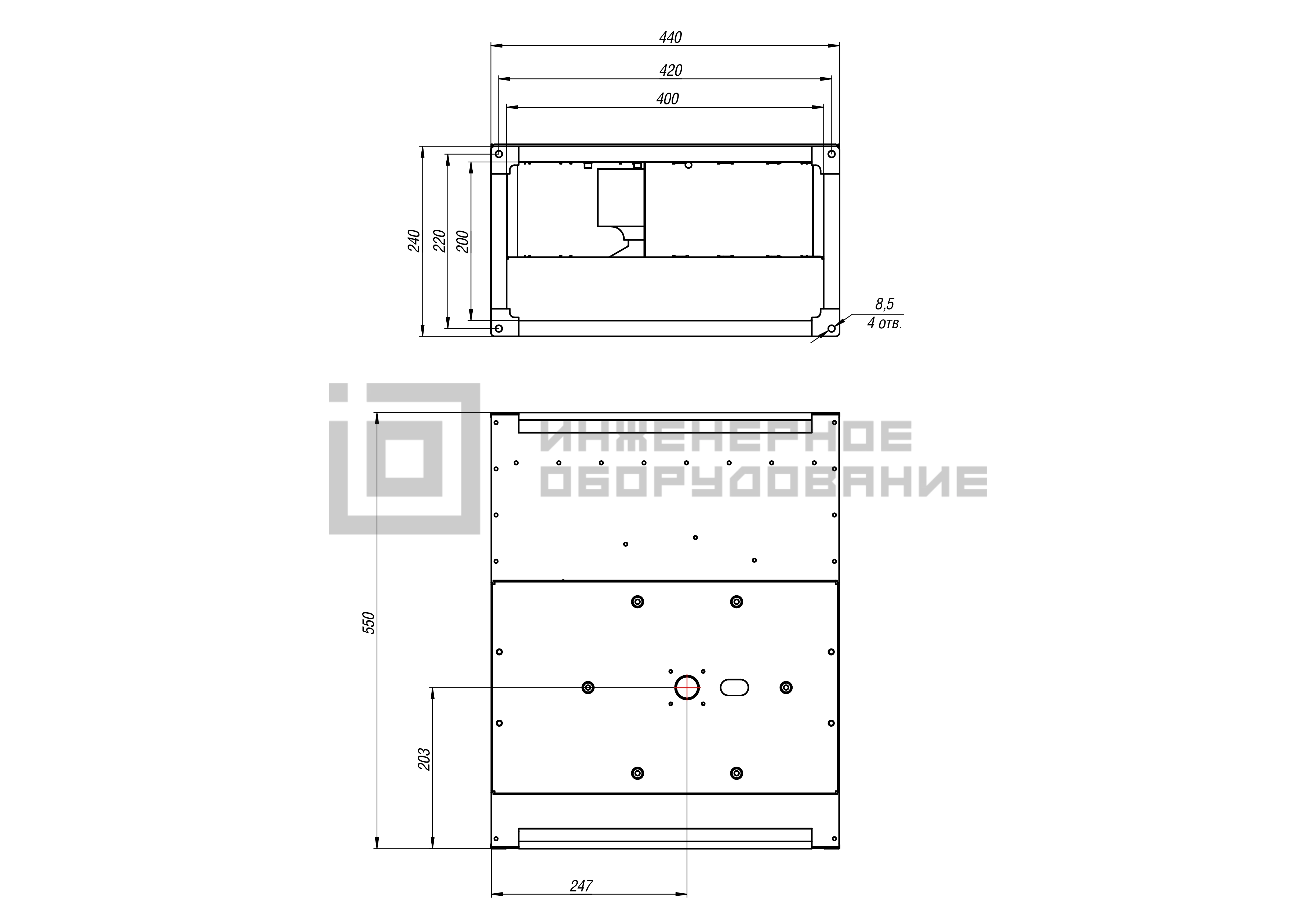

Габаритные и присоединительные размеры
Монтаж и эксплуатация
Общие рекомендации:
- фланцевое крепление к воздуховоду DIN 24194;
- допускается установка горизонтально, вертикально или под углом;
- гибкие вставки обязательны при виброскорости ≥ 2 мм/с.
Порядок пуска
- Проверить сопротивление изоляции ≥ 20 МОм.
- Убедиться, что крыльчатка вращается свободно.
- Снять ток — отклонение от паспорта ≤ 5 %.
Периодическое обслуживание:
- очистка колеса и корпуса каждые 6 мес;
- ревизия крепежа и уплотнений раз в 12 мес;
- измерение уровня шума и вибрации после каждого сервиса.
Технические характеристики
| Марка вентилятора | Напряжение, В/ частота, Гц | Фазность | Потребляемая мощность, Вт | Ток, А | Макс. расход воздуха, м3/ч | Частота вращения, об/мин | Макс. температура перемещаемого воздуха, °С | Уровень звукового давления на расст. 3 м, дБ(А) | Класс защиты двигателя | Ёмкость конденсатора, мкФ | Тип термозащиты | Масса, кг |
| ВКП-Б 40-20-2Е | 230 | 1 | 135 | 0.6 | 1000 | 2650 | 60 | 69 | IP54 | 4 | Встраиваемое биметаллическое термореле | 10.5 |
Акустические характеристики
| Марка вентилятора | Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | |||||||
| общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| ВКП-Б 40-20-2Е | Lwa Канал | 73 | 59 | 67 | 67 | 66 | 64 | 60 | 53 |
| Lwa к окружению | 58 | 37 | 43 | 48 | 56 | 48 | 43 | 36 | |
Схема подключения ЭД
При 220 В:
При 380 В:
Преимущества канальных вентиляторов ВКП-Б
- Снижение шума на 6–8 дБА по сравнению со стандартом.
- Расход воздуха до 14400 м³/ч при давлении 600 Па.
- Возможность установки частотного преобразователя без экранирования.
