Мельничный вентилятор ВМ № 20 — это радиальная машина непрерывного действия, предназначенная для перемещения пылегазовых смесей с концентрацией твёрдых частиц до 80 г/м³ и температурой до +200 °C. Основная задача агрегата — создание разрежения, необходимого для сушки, пневмотранспорта и тонкого измельчения угольной, цементной или минеральной пыли в мельничных установках котельных и технологических цехов.
Где применяется:
- топливоподающие системы ТЭЦ и ГРЭС (угольные пылеприготовительные цехи);
- мельничные отделения цементных заводов и гипсовых линий;
- сушильные барабаны известково-металлургических комплексов;
- пневмотранспорт в хим-, стекольной и горнорудной промышленности.
Варианты изготовления
- Исполнение по материалу корпуса
- углеродистая сталь — для сухих неагрессивных сред;
- AISI 430 — коррозионностойкое и взрывобезопасное.
- Схема привода
- № 1 — прямое муфтовое соединение;
- № 3 — клиноремённая передача;
- № 5 — редуктор + ремни (для тяжёлых пусков).
- Стандарт / Ex
- общепромышленное;
- Ex d IIC T4 с искробезопасными уплотнениями.
Монтаж
- Проверить фундаментную плиту: отклонение плоскости ≤ 0,2 мм на м.
- Центровать вал двигателя и вентилятора (схемы 1, 5) лазерной системой;
- Залить анкерные болты не позднее 24 ч после холодного опробования;
- Выровнять улитку относительно воздуховода, выдержав воздушный зазор между кромкой лопатки и спиралью ≤ 1,5 % D.
Аэродинамические характеристики
Конструктивные особенности
| Спиральный корпус | лист 4–12 мм, сварка сплошным швом, поворот улитки через 15 ° |
| Рабочее колесо | 10–12 лопаток, загнуты назад, диск 16–40 мм, твёрдость ≥ HB 220 |
| Вал | 45Х; закалка ТВЧ; допускаемый изгиб ≤ 0,03 мм |
| Подшипники | двухрядные роликовые, смазка циркуляционная, контроль t° датчиком Pt100 |
| Уплотнения | лабиринт + фетровый шнур; для Ex-версий — медно-графитовые антистатические |
| Корпусная футеровка (опция) | износостойкая плита Hardox 450 3 мм для сред > 40 г/м³ |
Корпус возможно собирать секционно для прохода в проёмы < 2 м; разъёмные фланцы стягиваются болтами М20 × 70.
Технические характеристики
| Модель | Типоразмер | Мощность, кВт | Частота вращения, об/мин | Производительность, тыс. м3/ч | Полное давление, Па | Масса, т (без электродвигателя) |
| ВМ-20 | ДА304-450У-4МУ1 | 800 | 1500 | 140 | 15500 | 3770 |
| ДА304-450У-4МТ2 | 630 | 1500 | 140 | 15500 | ||
| ДАЗО4-450У-4М1 | 800 | 1500 | 140 | 15500 |

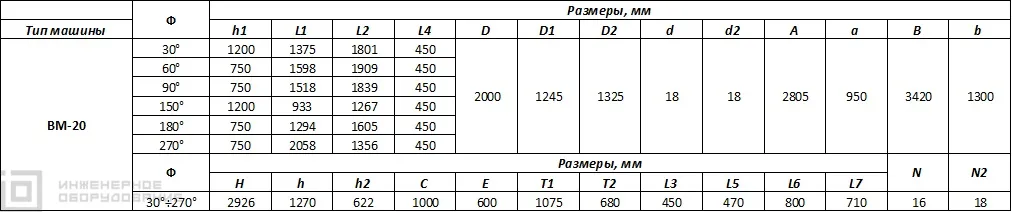

Габаритные размеры
Преимущества мельничных вентиляторов ВМ
- Ресурс ротора до 120 000 ч благодаря низкой удельной нагрузке на диск.
- Сохранение КПД при износе лопаток до 3 мм за счёт профиля «обратный косой-S».
- Три схемы привода позволяют увязывать вентилятор с имеющимися двигателями, снижая CAPEX на 12–18 %.
- Поворотная улитка упрощает стыковку с газоходами независимо от планировки цеха.
- Взрывозащищённые модификации оснащены датчиками вибрации (4–20 мА) и температуры, выводимыми на АСУ ТП котла.
- Смотровой люк Ø 400 мм и съёмная задняя крышка сокращают время ревизии рабочего колеса до 60 мин.
- КПД до 85 % (ВМ-20) — экономия электроэнергии ~7 кВт·ч на 1 т условного топлива по сравнению с осевыми нагнетателями.
