Осевой (аксиальный) вентилятор ВКОПв 21-12 № 8 — специализированный модуль одностороннего всасывания, создающий подпор воздуха в противодымных и общеобменных сетях. Крыльчатка вращается в цилиндрическом корпусе, формируя направленный поток с минимальными потерями.
Где применяется:
- шахты лифтов и лестничные клетки для подпора воздуха при пожаре;
- коридоры, тамбуры и шлюзы производственных зданий;
- общеобменная вентиляция торговых центров и терминалов;
- охлаждение трансформаторных подстанций и технологических камер.
Варианты изготовления
- Общепромышленное — корпус из оцинкованной стали, двигатель IP54.
- Климат У/ХЛ — утеплённые вводы, антикор-лак, t −60…+45 °С.
- Усиленное — рёбра жёсткости + виброопоры для сейсмозон до 7 баллов.
Монтаж:
- крепление на кровле или площадке через вибровставки;
- присоединение к шахте фланцем ГОСТ 15150;
- электроподвод 380 В, PE — на болт корпуса;
- проверка направления вращения и тока (допуск ±5 %).
Аэродинамические характеристики
Конструктивные особенности
Из чего состоит:
- цилиндрический корпус 2,5 мм с оцинкованием 120 мкм;
- аксиальная крыльчатка из полиамида, 8 лопастей;
- асинхронный двигатель IE3, внешняя вентиляция;
- клеммная коробка с двойным уплотнением;
- кольцо-направляющее для стабилизации потока.
Условия эксплуатации:
- температура воздуха −30…+55 °С;
- пылевая нагрузка ≤ 0,1 г/м³, без липких и волокнистых включений;
- рабочее положение — горизонтальное или наклонное до 30°;
- виброскорость опоры ≤ 2 мм/с.

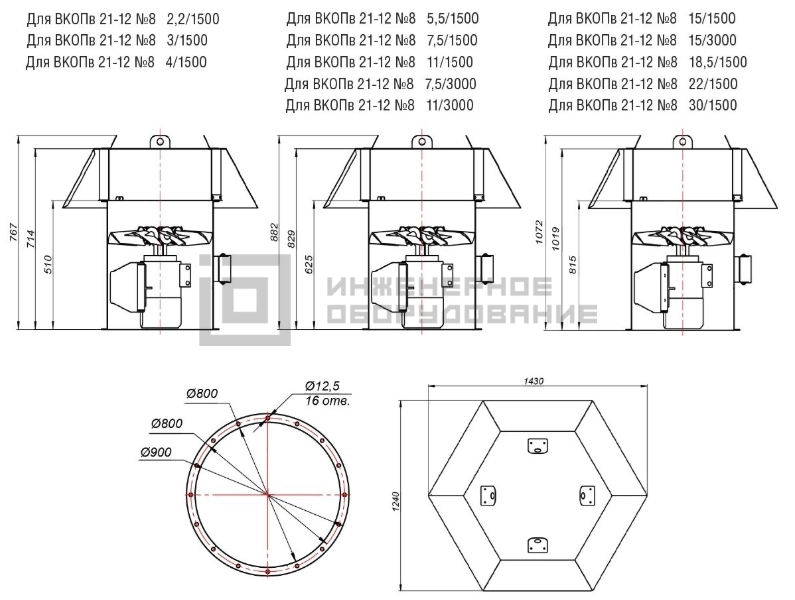

Габаритные и присоединительные размеры
Технические характеристики
| Мощность двигателя, кВт | Синхронная частота оборотов об/мин. | Номинальный рабочий ток, In при 380 В. | Максимальное полное давление, Па | Производительность, м³/ч. | Масса, кг | ||
| 2,2 | 1500 | 5,16 | 366 | 11400 | - | 27700 | 60 |
| 3 | 1500 | 6,7 | 364 | 14900 | - | 32400 | 62 |
| 4 | 1500 | 8,8 | 475 | 12900 | - | 32300 | 63 |
| 5,5 | 1500 | 11,7 | 485 | 15200 | - | 37500 | 104 |
| 7,5 | 1500 | 15,6 | 516 | 20100 | - | 42600 | 112 |
| 11 | 1500 | 22,5 | 632 | 22300 | - | 47600 | 117 |
| 15 | 1500 | 30,1 | 672 | 25800 | - | 44700 | 218 |
| 7,5 | 3000 | 14,9 | 1170 | 13500 | - | 32500 | 82 |
| 11 | 3000 | 21,2 | 1500 | 14900 | - | 42100 | 112 |
| 15 | 3000 | 28,8 | 1590 | 17200 | - | 53000 | 202 |
| 18,5 | 3000 | 34,7 | 1580 | 22400 | - | 55400 | 224 |
| 22 | 3000 | 41 | 1600 | 24600 | - | 62700 | 253 |
| 30 | 3000 | 55,4 | 1660 | 29500 | - | 72600 | 286 |
Схема крепления вентилятора к монтажному стакану
Преимущества осевых вентиляторов ВКОПв 21-12
- Высокий КПД — оптимизированный профиль лопастей снижает энергозатраты на 25 %.
- Ресурс подшипников 40 000 ч, регламентное обслуживание раз в 5 лет.
- Модульная платформа: № 4 (1,1 квт) — № 12,5 (45 квт).
- Антикоррозионное покрытие гарантирует 15 лет службы на открытом воздухе.
- Корпус поворачивается на 360°, упрощая стыковку в стеснённых нишах.
- Возможна поставка с частотным приводом для плавного регулирования подпора воздуха.
- Каждая крыльчатка проходит динамическую балансировку класса G 2.5.
