Осевой (аксиальный) вентилятор ВО 21-12 № 8 – это машина низкого давления одностороннего всасывания, рассчитанная на перемещение больших объёмов воздуха при умеренном напоре (300-850 Па). Серия объединяет типоразмеры №4 – 12,5 с расходом 5 000…130 000 м³/ч и мощностью двигателя 0,18…45 кВт.
Где применяется:
- системы противодымной защиты (подпор в лестничных клетках, лифтовых шахтах, тамбур-шлюзах);
- общеобменная вентиляция производственных, складских и торговых помещений;
- аварийное охлаждение трансформаторных залов, компрессорных, теплиц;
- перемещение слабоагрессивных или взрывоопасных газовоздушных смесей (исполнение Ex).
Варианты изготовления
| Обозначение | Материал/покрытие | Особенности |
| А – общепромышленное | углеродистая сталь + порошковая краска | t от -60 до +45 °C, IP54 |
| К – коррозионностойкое | AISI 430/304, горячий цинк | влажные, слабоагрессивные среды |
| Ex – взрывозащищённое | разнородные металлы, алюминиевые лопатки | зона 1 и 2, IIA-IIB, T3-T4 |
Монтаж
- Установка в любом положении оси (горизонталь/вертикаль).
- Крепление корпуса фланцами к круглым воздуховодам или на монтажные лапы.
- Обязательная гибкая вставка и виброопоры для снижения передачи шума.
- Подключение:
- двигатели ≤ 0,75 кВт – 1-ф ~220 В;
- 0,75 кВт – 3-ф ~380 В, схема «△/Y», допускается ЧРП.

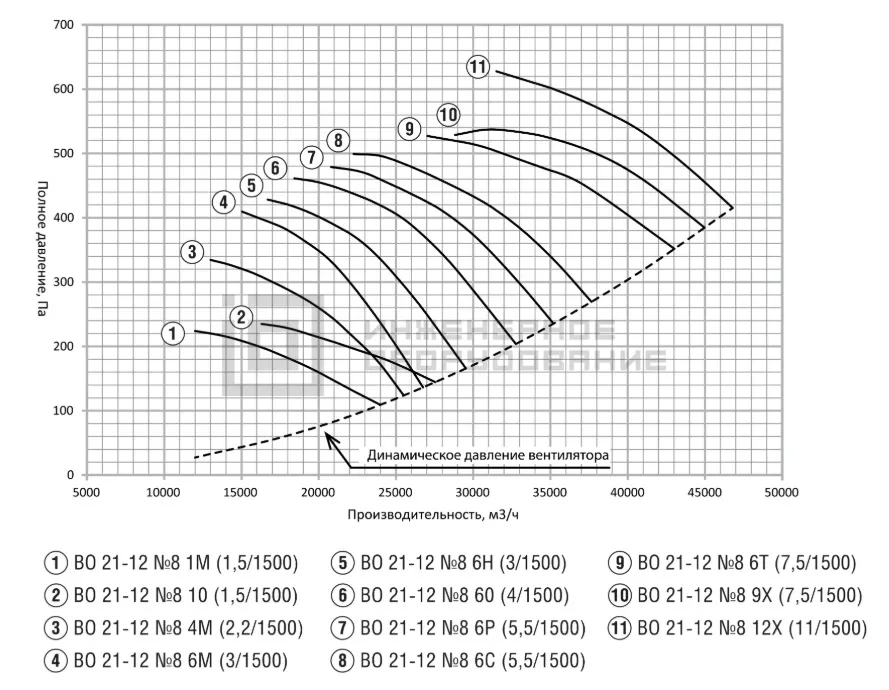

Аэродинамические характеристики
Конструктивные особенности
Состав изделия:
- цилиндрический корпус 1,5-4 мм;
- рабочее колесо со штампованными лопатками (полиамид + стекловолокно или Al-сплав);
- асинхронный двигатель IE2/IE3, IP55, класс F;
- спрямляющая решётка (для повышения КПД на 8-10 %);
- клеммная коробка с гермовводом PG13,5.
Условия эксплуатации:
- температура перемещаемого воздуха – -60…+45 °C;
- относительная влажность до 80 % при 25 °C;
- запылённость ≤ 0,1 г/м³, отсутствие липких и волокнистых включений;
- для версий Ex: концентрация горючих газов ≤ 10 % НКПР.
Габаритные и присоединительные размеры
Технические характеристики
| Индекс рабочего колеса | Мощность двигателя, кВт | Частота, об/мин | Q min, м³/ч | Q max, м³/ч | Pv max, Па | Pv min, Па | Масса, кг |
| 6-T | 1,1 | 750 | 12915 | 19885 | 126 | 76 | 73 |
| 9-Х | 1,1 | 750 | 13994 | 21777 | 127 | 92 | 73 |
| 12-Х | 1,5 | 750 | 15326 | 22595 | 148 | 100 | 78 |
| 1-М | 0,37 | 1000 | 8050 | 15200 | 90 | 45 | 53 |
| 1-О | 0,55 | 1000 | 10300 | 17600 | 95 | 58 | 54 |
| 4-М | 0,55 | 1000 | 8274 | 16096 | 134 | 51 | 54 |
| 6-М | 0,75 | 1000 | 9660 | 17075 | 168 | 58 | 62 |
| 6-Н | 1,1 | 1000 | 10069 | 18861 | 176 | 69 | 64 |
| 6-О | 1,1 | 1000 | 11721 | 20606 | 184 | 83 | 64 |
| 6-Р | 1,5 | 1000 | 13346 | 22411 | 195 | 98 | 72 |
| 6-С | 1,5 | 1000 | 14220 | 23993 | 204 | 111 | 72 |
| 6-Т | 2,2 | 1000 | 17438 | 27596 | 219 | 148 | 81 |
| 9-Х | 3 | 1000 | 19085 | 29722 | 236 | 169 | 108 |
| 12-Х | 3 | 1000 | 20975 | 30905 | 275 | 184 | 109 |
| 1-М | 1,5 | 1500 | 12000 | 24000 | 224 | 109 | 60 |
| 1-О | 1,5 | 1500 | 16300 | 27500 | 235 | 145 | 60 |
| 4-М | 2,2 | 1500 | 12998 | 25482 | 337 | 125 | 71 |
| 6-М | 3 | 1500 | 15050 | 26733 | 410 | 137 | 75 |
| 6-Н | 3 | 1500 | 16697 | 29463 | 428 | 168 | 75 |
| 6-О | 4 | 1500 | 18429 | 32608 | 461 | 209 | 84 |
| 6-Р | 5,5 | 1500 | 20804 | 35116 | 479 | 238 | 114 |
| 6-С | 5,5 | 1500 | 22257 | 37597 | 499 | 271 | 114 |
| 6-Т | 7,5 | 1500 | 27043 | 42891 | 527 | 354 | 139 |
| 9-Х | 7,5 | 1500 | 28826 | 44843 | 537 | 387 | 139 |
| 12-Х | 11 | 1500 | 31498 | 46680 | 628 | 420 | 152 |
Акустические характеристики
| Индекс колеса | Мощность двигателя, кВт | Частота, об/мин | Значение Lpi(дБ) в октавных полосах f, Гц | Lpa, дБа | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| 6-T | 6-Т | 1,1 | 750 | 77 | 73 | 72 | 70 | 70 | 69 | 65 | 81 |
| 9-Х | 9-Х | 1,1 | 750 | 76 | 73 | 71 | 71 | 70 | 69 | 62 | 81 |
| 12-Х | 12-Х | 1,5 | 750 | 78 | 75 | 73 | 69 | 70 | 67 | 61 | 82 |
| 1-М | 1-М | 0,37 | 1000 | 77 | 73 | 72 | 68 | 66 | 69 | 66 | 81 |
| 1-О | 1-О | 0,55 | 1000 | 73 | 70 | 68 | 68 | 68 | 70 | 66 | 79 |
| 4-М | 4-М | 0,55 | 1000 | 75 | 74 | 76 | 76 | 74 | 75 | 68 | 84 |
| 6-М | 6-М | 0,75 | 1000 | 78 | 77 | 75 | 77 | 76 | 77 | 72 | 86 |
| 6-Н | 6-Н | 1,1 | 1000 | 79 | 77 | 75 | 77 | 76 | 76 | 72 | 85 |
| 6-О | 6-О | 1,1 | 1000 | 78 | 77 | 75 | 76 | 75 | 75 | 71 | 85 |
| 6-Р | 6-Р | 1,5 | 1000 | 80 | 78 | 76 | 75 | 76 | 75 | 71 | 85 |
| 6-С | 6-С | 1,5 | 1000 | 81 | 78 | 76 | 75 | 76 | 75 | 71 | 86 |
| 6-Т | 6-Т | 2,2 | 1000 | 82 | 78 | 77 | 75 | 75 | 75 | 70 | 86 |
| 9-Х | 9-Х | 3 | 1000 | 82 | 79 | 77 | 78 | 76 | 76 | 69 | 87 |
| 12-Х | 12-Х | 3 | 1000 | 84 | 81 | 79 | 76 | 76 | 74 | 68 | 88 |
| 1-М | 1-М | 1,5 | 1500 | 86 | 82 | 81 | 78 | 76 | 79 | 76 | 90 |
| 1-О | 1-О | 1,5 | 1500 | 83 | 80 | 78 | 78 | 78 | 80 | 76 | 88 |
| 4-М | 4-М | 2,2 | 1500 | 84 | 84 | 85 | 85 | 83 | 85 | 78 | 93 |
| 6-М | 6-М | 3 | 1500 | 87 | 87 | 85 | 87 | 86 | 86 | 81 | 95 |
| 6-Н | 6-Н | 3 | 1500 | 88 | 87 | 85 | 86 | 85 | 85 | 81 | 95 |
| 6-О | 6-О | 4 | 1500 | 88 | 87 | 85 | 85 | 85 | 84 | 80 | 94 |
| 6-Р | 6-Р | 5,5 | 1500 | 89 | 87 | 85 | 85 | 85 | 85 | 81 | 95 |
| 6-С | 6-С | 5,5 | 1500 | 91 | 88 | 86 | 85 | 86 | 85 | 81 | 95 |
| 6-Т | 6-Т | 7,5 | 1500 | 92 | 88 | 87 | 85 | 85 | 84 | 80 | 96 |
| 9-Х | 9-Х | 7,5 | 1500 | 91 | 88 | 86 | 87 | 85 | 85 | 78 | 96 |
| 12-Х | 12-Х | 11 | 1500 | 93 | 90 | 88 | 85 | 85 | 83 | 77 | 97 |
Преимущества вентиляторов ВО 21-12
- Один модельный ряд охватывает потребности от локальной вытяжки до подпора многоэтажных зданий.
- Регулировка 18-46° позволяет подобрать оптимальное сочетание расход/давление без смены агрегата.
- Аэродинамичный профиль лопаток и двигатели IE3 снижают энергопотребление на 15-20 % по сравнению с аналогами.
- Корпус, двигатель и крыльчатка крепятся разъёмно – ремонт проводится без демонтажа из воздуховода.
- Старт при -40 °C без подогрева, антикоррозионная обработка рассчитана на 25 лет службы.
- Взрывозащищённые версии имеют маркировку Ex d IIB T4 и оснащаются латунными кольцами, исключающими искрообразование.
- Спрямляющая решётка и виброопоры удерживают уровень звукового давления 70-82 дБ(А) на расстоянии 1 м.
