Осевой (аксиальный) вентилятор ВО 21-12 № 9 – это машина низкого давления одностороннего всасывания, рассчитанная на перемещение больших объёмов воздуха при умеренном напоре (300-850 Па). Серия объединяет типоразмеры №4 – 12,5 с расходом 5 000…130 000 м³/ч и мощностью двигателя 0,18…45 кВт.
Где применяется:
- системы противодымной защиты (подпор в лестничных клетках, лифтовых шахтах, тамбур-шлюзах);
- общеобменная вентиляция производственных, складских и торговых помещений;
- аварийное охлаждение трансформаторных залов, компрессорных, теплиц;
- перемещение слабоагрессивных или взрывоопасных газовоздушных смесей (исполнение Ex).
Варианты изготовления
| Обозначение | Материал/покрытие | Особенности |
| А – общепромышленное | углеродистая сталь + порошковая краска | t от -60 до +45 °C, IP54 |
| К – коррозионностойкое | AISI 430/304, горячий цинк | влажные, слабоагрессивные среды |
| Ex – взрывозащищённое | разнородные металлы, алюминиевые лопатки | зона 1 и 2, IIA-IIB, T3-T4 |
Монтаж
- Установка в любом положении оси (горизонталь/вертикаль).
- Крепление корпуса фланцами к круглым воздуховодам или на монтажные лапы.
- Обязательная гибкая вставка и виброопоры для снижения передачи шума.
- Подключение:
- двигатели ≤ 0,75 кВт – 1-ф ~220 В;
- 0,75 кВт – 3-ф ~380 В, схема «△/Y», допускается ЧРП.

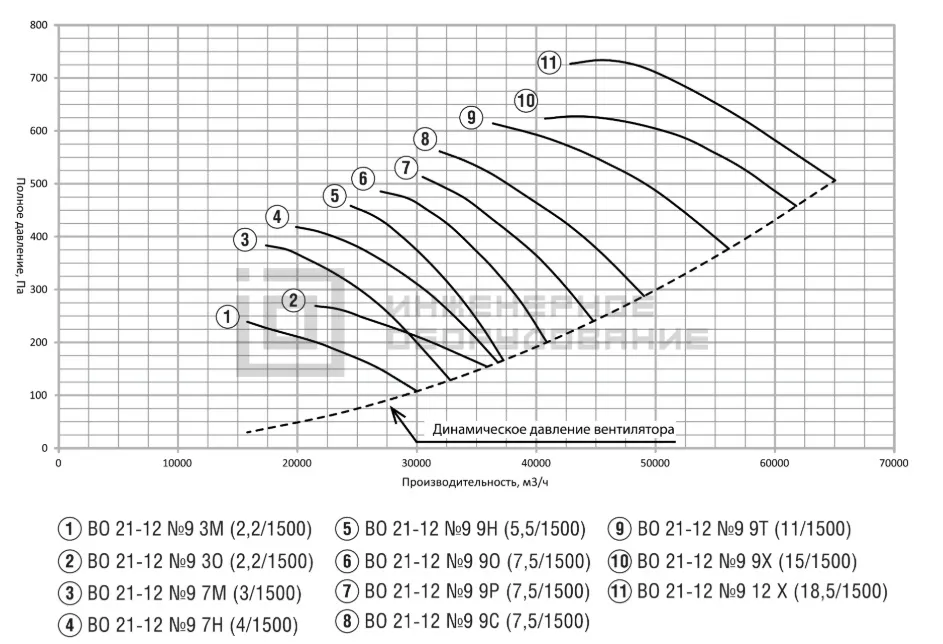

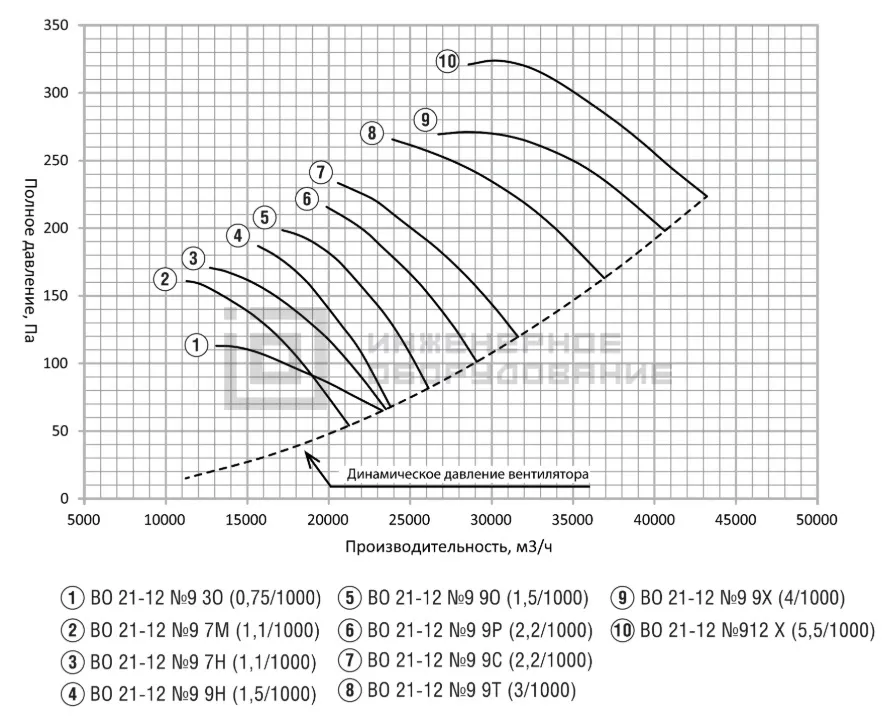

Аэродинамические характеристики
Конструктивные особенности
Состав изделия:
- цилиндрический корпус 1,5-4 мм;
- рабочее колесо со штампованными лопатками (полиамид + стекловолокно или Al-сплав);
- асинхронный двигатель IE2/IE3, IP55, класс F;
- спрямляющая решётка (для повышения КПД на 8-10 %);
- клеммная коробка с гермовводом PG13,5.
Условия эксплуатации:
- температура перемещаемого воздуха – -60…+45 °C;
- относительная влажность до 80 % при 25 °C;
- запылённость ≤ 0,1 г/м³, отсутствие липких и волокнистых включений;
- для версий Ex: концентрация горючих газов ≤ 10 % НКПР.
Габаритные и присоединительные размеры
Технические характеристики
| Индекс рабочего колеса | Мощность двигателя, кВт | Частота, об/мин | Q min, м³/ч | Q max, м³/ч | Pv max, Па | Pv min, Па | Масса, кг |
| 9-C | 1,1 | 750 | 15469 | 23789 | 133 | 69 | 81 |
| 9-Т | 1,5 | 750 | 17588 | 27100 | 143 | 102 | 85 |
| 9-Х | 1,5 | 750 | 19672 | 29793 | 146 | 107 | 85 |
| 12-Х | 2,2 | 750 | 21137 | 32084 | 178 | 123 | 107 |
| 3-О | 0,75 | 1000 | 13100 | 23400 | 113 | 64 | 65 |
| 7-М | 1,1 | 1000 | 11221 | 21173 | 161 | 55 | 70 |
| 7-Н | 1,1 | 1000 | 12719 | 23451 | 171 | 67 | 70 |
| 9-Н | 1,5 | 1000 | 15661 | 23770 | 187 | 68 | 80 |
| 9-О | 1,5 | 1000 | 17146 | 26125 | 199 | 82 | 80 |
| 9-Р | 2,2 | 1000 | 19864 | 29016 | 216 | 103 | 88 |
| 9-С | 2,2 | 1000 | 20563 | 31546 | 233 | 121 | 88 |
| 9-Т | 3 | 1000 | 23903 | 36827 | 266 | 164 | 115 |
| 9-Х | 4 | 1000 | 26732 | 40611 | 271 | 198 | 124 |
| 12-Х | 5,5 | 1000 | 28582 | 43125 | 324 | 224 | 152 |
| 3-М | 2,2 | 1500 | 28100 | 30000 | 290 | 108 | 75 |
| 3-О | 2,2 | 1500 | 21500 | 37400 | 269 | 173 | 75 |
| 7-М | 3 | 1500 | 17360 | 32755 | 383 | 130 | 80 |
| 7-Н | 4 | 1500 | 19883 | 36791 | 418 | 162 | 89 |
| 9-Н | 5,5 | 1500 | 24446 | 37205 | 458 | 168 | 121 |
| 9-О | 7,5 | 1500 | 26964 | 40843 | 486 | 202 | 145 |
| 9-Р | 7,5 | 1500 | 30481 | 44744 | 513 | 242 | 145 |
| 9-С | 7,5 | 1500 | 31832 | 48980 | 562 | 289 | 145 |
| 9-Т | 11 | 1500 | 36374 | 56140 | 614 | 377 | 158 |
| 9-Х | 15 | 1500 | 41500 | 61763 | 628 | 459 | 205 |
| 12-Х | 18,5 | 1500 | 42860 | 64984 | 734 | 507 | 227 |
Акустические характеристики
| Индекс колеса | Мощность двигателя, кВт | Частота, об/мин | Значение Lpi(дБ) в октавных полосах f, Гц | Lpa, дБа | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| 9-С | 1,1 | 750 | 77 | 74 | 72 | 71 | 72 | 72 | 70 | 62 | 82 |
| 9-Т | 1,5 | 750 | 80 | 76 | 75 | 72 | 72 | 71 | 70 | 63 | 83 |
| 9-Х | 1,5 | 750 | 79 | 76 | 74 | 73 | 73 | 72 | 71 | 64 | 84 |
| 12-Х | 2,2 | 750 | 81 | 78 | 76 | 72 | 73 | 72 | 70 | 63 | 84 |
| 3-О | 0,75 | 1000 | 79 | 76 | 74 | 73 | 71 | 69 | 72 | 69 | 83 |
| 7-М | 1,1 | 1000 | 83 | 80 | 79 | 79 | 80 | 78 | 78 | 71 | 88 |
| 7-Н | 1,1 | 1000 | 81 | 78 | 76 | 76 | 75 | 74 | 75 | 69 | 86 |
| 9-Н | 1,5 | 1000 | 81 | 81 | 79 | 80 | 81 | 79 | 78 | 70 | 88 |
| 9-О | 1,5 | 1000 | 82 | 82 | 80 | 80 | 80 | 78 | 76 | 68 | 89 |
| 9-Р | 2,2 | 1000 | 84 | 81 | 79 | 78 | 79 | 78 | 76 | 68 | 89 |
| 9-С | 2,2 | 1000 | 84 | 81 | 79 | 77 | 79 | 78 | 76 | 68 | 88 |
| 9-Т | 3 | 1000 | 86 | 83 | 81 | 78 | 78 | 77 | 76 | 69 | 90 |
| 9-Х | 4 | 1000 | 86 | 83 | 81 | 80 | 79 | 79 | 78 | 70 | 90 |
| 12-Х | 5,5 | 1000 | 87 | 84 | 82 | 78 | 79 | 78 | 76 | 69 | 91 |
| 3-М | 2,2 | 1500 | 88 | 87 | 85 | 84 | 84 | 82 | 83 | 80 | 93 |
| 3-О | 2,2 | 1500 | 89 | 86 | 84 | 82 | 81 | 79 | 81 | 78 | 93 |
Преимущества вентиляторов ВО 21-12
- Один модельный ряд охватывает потребности от локальной вытяжки до подпора многоэтажных зданий.
- Регулировка 18-46° позволяет подобрать оптимальное сочетание расход/давление без смены агрегата.
- Аэродинамичный профиль лопаток и двигатели IE3 снижают энергопотребление на 15-20 % по сравнению с аналогами.
- Корпус, двигатель и крыльчатка крепятся разъёмно – ремонт проводится без демонтажа из воздуховода.
- Старт при -40 °C без подогрева, антикоррозионная обработка рассчитана на 25 лет службы.
- Взрывозащищённые версии имеют маркировку Ex d IIB T4 и оснащаются латунными кольцами, исключающими искрообразование.
- Спрямляющая решётка и виброопоры удерживают уровень звукового давления 70-82 дБ(А) на расстоянии 1 м.
