Аксиальный промышленный вентилятор серии YWF 4E-550S — компактный исполнительный элемент системы воздухообмена, формирующий направленный поток за счёт вращения крыльчатки вокруг продольной оси. Конструкция оптимизирована по критерию «производительность-шум», поэтому решает задачи охлаждения, приточно-вытяжной вентиляции и технологического обдува.
Где применяется:
- холодильные модули и конденсаторные блоки;
- камеры вулканизации шин и сушильные шкафы;
- вентиляционные установки торговых залов, серверных, лабораторий;
- мобильные климатические модули и тепловые завесы.
Из чего состоит базовая модель
- Электродвигатель внешнероторного типа c термоконтактами.
- Алюминиевая крыльчатка серповидного профиля, динамически балансированная.
- Стальная опорная рама с антикоррозионным покрытием.
- Клеммная коробка IP54 и кабельный ввод PG11.
Суммарная масса сборки не превышает 0,015 кг/мм диаметра рабочего колеса, что позволяет монтировать вентилятор прямо на ограждающую конструкцию без дополнительных опор.
Аэродинамические характеристики
Типы моделей и направление потока
В линейку входят 26 модификаций, разделённых по двум признакам.
По направлению потока
- S (Suction) — всасывание со стороны крыльчатки, выброс через решётку.
- B (Blowing) — нагнетание сквозь монтажную панель, двигатель располагается в тылу потока.
По исполнению ограждения
- Защитная решётка — проволочная корзина Ø 4 мм, минимизирующая аэродинамическое сопротивление; рекомендована для внутреннего монтажа.
- Настенная панель — квадратная стальная пластина с фланцевыми отверстиями; облегчает накладной монтаж на стену либо канальный переходник.
Краткая сводка основных серий
- YWF 2E-200…300: диаметр 200-300 мм, однофазное питание 220 В, частота 2700-2850 об/мин.
- YWF 4E-350…630: диаметр 350-630 мм, однофазное питание 220 В, частота 1350-1450 об/мин.
- YWF 4D-350…630: диаметр 350-630 мм, трёхфазное питание 380 В, частота 1350-1450 об/мин.
Каждая модель поставляется с паспортом и протоколом балансировки, что упрощает приёмку на предприятии. Допустимое отклонение по расходу воздуха не превышает ±5 %, уровень виброскорости — до 4,5 мм/с. При необходимости производитель оснащает вентиляторы датчиками Холла для цифрового мониторинга оборотов.

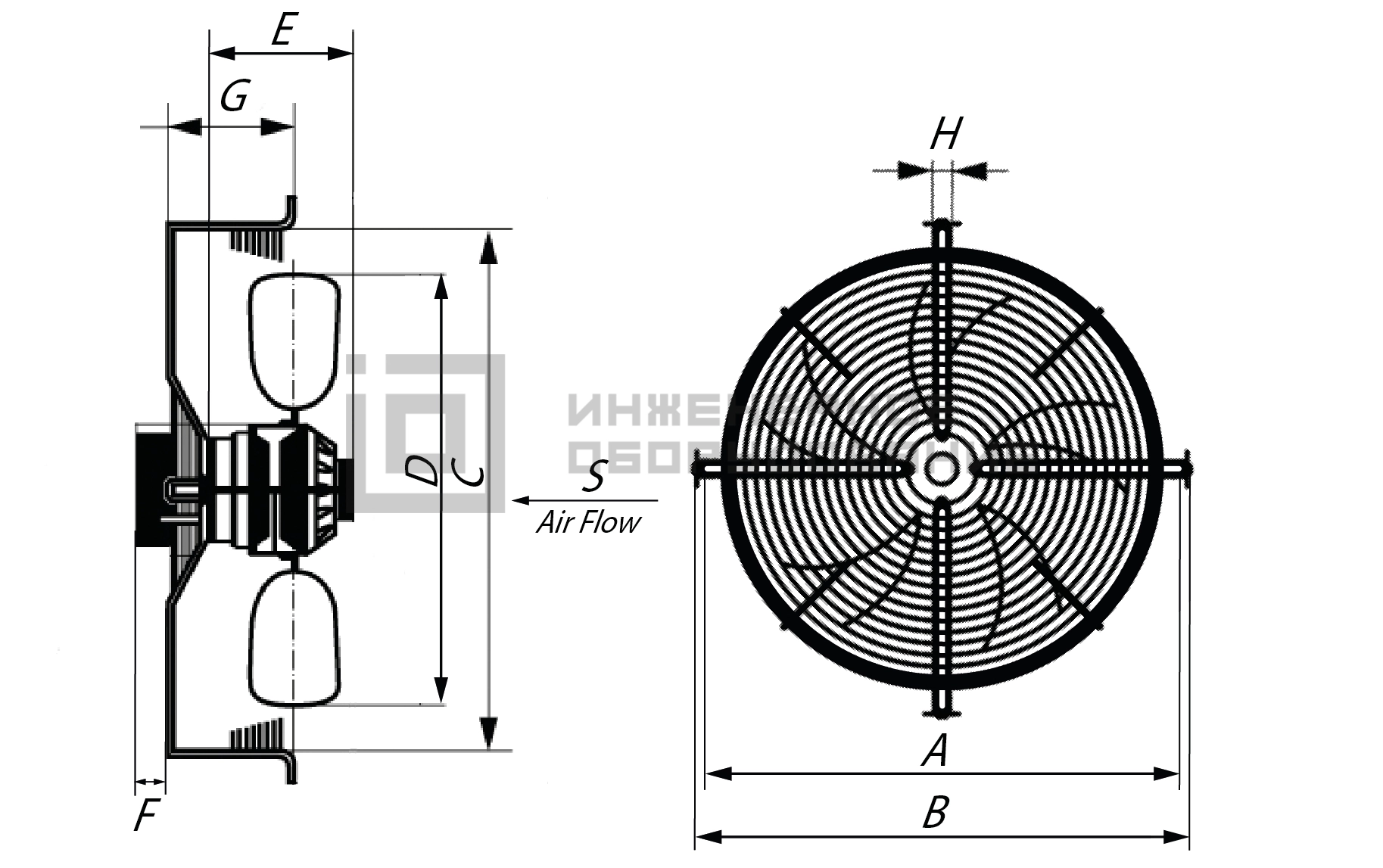

Габаритные и присоединительные размеры
| Вентилятор | Модели | |||||||
| A | B | C | D | E | F | G | H | |
| YWF 4E-550S | 630 | 654 | 578 | 550 | 144 | 30 | 100 | 9,5 |
Технические характеристики
| Марка вентилятора | Напряжение, В / частота, Гц | Фазность | Мощность, кВт | Ток, А | Скорость вращения, об/мин | Максимальный расход воздуха м3/ч | Конденсатор, мкФ | Звуковое давление на расстоянии 1м, дБ(А) | Максимальная температура перемещаемой среды, С° | Вес, кг |
| Вентилятор осевой YWF 4E-550S | 230 | 1 | 0,55 | 2.5 | 1310 | 8500 | 12 | 74 | 50 | 10.5 |
Преимущества осевых вентиляторов YWF
- КПД до 89 % благодаря оптимизированной аэродинамике лопастей.
- Широкий температурный диапазон эксплуатации −30…+60 °С.
- Минимальный шум 55-75 дБА при свободной подаче.
- Простое техобслуживание: доступ к подшипникам без демонтажа рамы.
- Регулирование скорости тиристорным или частотным методом без потери ресурса.
- Сертификаты EAC и CE, опция взрывозащиты Ex e IIC T3.
- Гарантия 24 месяца и средний ресурс 40 000 ч.
