Канальный вентилятор IRFD 800×500-4 VIM Shuft (Шуфт) предназначен для обеспечения стабильного воздухообмена в прямоугольных вентиляционных каналах. Принцип работы основывается на центробежном преобразовании энергии вращения крыльчатки в воздушное давление: при вращении импеллера воздух захватывается в центральной зоне и выбрасывается радиально, создавая оптимальное статическое давление для систем приточной и вытяжной вентиляции. Регулирование скорости осуществляется изменением напряжения посредством пятиступенчатых трансформаторов или однофазных плавных регуляторов.
Рабочее колесо устанавливается методом непосредственной напрессовки на ротор, что гарантирует высокую статическую и динамическую балансировку без необходимости обслуживания шариковых подшипников.
Основные конструктивные элементы:
- Корпус из оцинкованной стали с 50‑мм звуко‑ и теплоизоляцией из базальтовой минеральной ваты.
- Крыльчатка в сериях IRFE‑D EC, IRFD VIM – с вперед загнутыми лопатками; в IRFE‑B EC и IRFE VIM – с назад загнутыми лопатками.
- ЕС‑двигатель (в сериях EC) или стандартный асинхронный с внешним ротором, c балансировкой и защитой (IP54/IP55).
- Регулирование скорости посредством изменения напряжения с использованием пятиступенчатых трансформаторов или однофазных плавных регуляторов.
Расшифровка наименования
Технические характеристики
| Модель |
Максимальный расход, м3/ч |
Максимальный напор, Па |
Электропитание, В/ф |
Электропотребление, кВт |
Максимальный рабочий ток, А |
Частота вращения, об/мин |
Уровень звуковой мощности, вх./вых./окр./изол., дБ(А) |
Температура перемещаемого воздуха, °С |
| IRFD 800×500-4 VIM | 8750 | 1050 | 400/3 | 5,5 | 8,9 | 1130 | 85/90/75 | -20…40 |

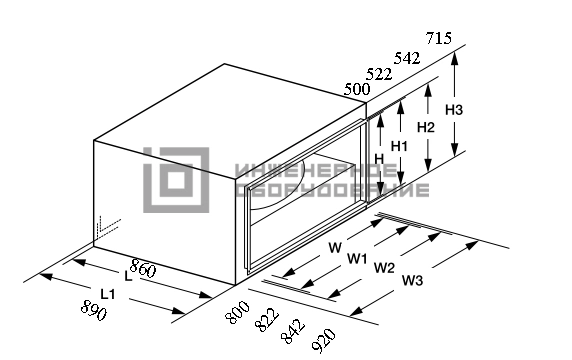

Габаритные размеры, мм
Аэродинамические характеристики
Преимущества вентиляторов Shuft серии IRF VIM
- Высокая энергоэффективность (в моделях с ЕС‑двигателем).
- Шумоизолированный корпус, снижающий уровень шума в помещениях.
- Прецизионная балансировка рабочего колеса за счёт метода непосредственной напрессовки.
- Удобство монтажа благодаря возможности установки в любом положении и наличию съемной сервисной крышки.
- Гибкое регулирование скорости для адаптации работы к специфическим условиям вентиляции.
Схема электрического подключения
