Канальный вентилятор IRFD-B EC 1000×500 Shuft (Шуфт) предназначен для обеспечения стабильного воздухообмена в прямоугольных вентиляционных каналах. Принцип работы основывается на центробежном преобразовании энергии вращения крыльчатки в воздушное давление: при вращении импеллера воздух захватывается в центральной зоне и выбрасывается радиально, создавая оптимальное статическое давление для систем приточной и вытяжной вентиляции. Регулирование скорости осуществляется изменением напряжения посредством пятиступенчатых трансформаторов или однофазных плавных регуляторов.
Рабочее колесо устанавливается методом непосредственной напрессовки на ротор, что гарантирует высокую статическую и динамическую балансировку без необходимости обслуживания шариковых подшипников.
Основные конструктивные элементы:
- Корпус из оцинкованной стали с 50‑мм звуко‑ и теплоизоляцией из базальтовой минеральной ваты.
- Крыльчатка в сериях IRFE‑D EC, IRFD VIM – с вперед загнутыми лопатками; в IRFE‑B EC и IRFE VIM – с назад загнутыми лопатками.
- ЕС‑двигатель (в сериях EC) или стандартный асинхронный с внешним ротором, c балансировкой и защитой (IP54/IP55).
- Регулирование скорости посредством изменения напряжения с использованием пятиступенчатых трансформаторов или однофазных плавных регуляторов.
Расшифровка наименования
Технические характеристики
| Модель | Максимальный расход, м3/ч | Максимальный напор, Па | Электропитание, В/ф | Электропотребление, Вт | Максимальный рабочий ток, А | Частота вращения, об/мин | Уровень звуковой мощности, вх./вых./окр./изол., дБ(А) | Температура перемещаемого воздуха, °С |
| IRFD-B EC 1000×500 | 15200 | 1080 | 400/3 | 3,5 | 5,6 | 1550 | 73/79/60/50 | -20…45 |

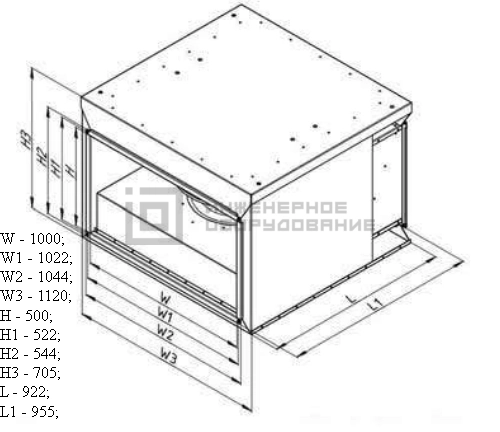

Габаритные размеры, мм
Аэродинамические характеристики
Преимущества вентиляторов Shuft серии IRF-B EC
- Высокая энергоэффективность (в моделях с ЕС‑двигателем).
- Шумоизолированный корпус, снижающий уровень шума в помещениях.
- Прецизионная балансировка рабочего колеса за счёт метода непосредственной напрессовки.
- Удобство монтажа благодаря возможности установки в любом положении и наличию съемной сервисной крышки.
- Гибкое регулирование скорости для адаптации работы к специфическим условиям вентиляции.
Схема электрического подключения
