Радиальный (центробежный) вентилятор ВР 12-26 № 5,5 высокого давления – это машина одностороннего всасывания, создающая напор до 8000 Па и расход до 9,4 м³/ч. Оборудование предназначено для транспорта неагрессивных газов с температурой до +200 °С и запылённостью ≤ 0,1 г/м³.
Где применяется:
- металлургические печи, коксовые батареи, агрегаты термообработки;
- газоочистные установки в химической промышленности;
- пневмотранспорт гранулята, зерна, стружки металла;
- подпор воздуха в лифтовых шахтах и тоннелях.
Варианты изготовления:
- общепромышленное – углеродистая сталь Ст3;
- коррозионностойкое – нержавеющая сталь AISI 430;
- взрывозащищённое – разнородные сплавы, искробезопасные уплотнения;
- теплостойкое – керамические изоляторы, термокраска до +450 °С.
Монтаж:
- горизонтальная или вертикальная установка на фундамент с виброопорами;
- соединение с воздуховодом через фланцы DIN 24154;
- разворот улитки на 0–270° с шагом 15° для вывода патрубка в нужную сторону.
Конструктивные особенности
Основные узлы:
- улиточный корпус – сварной стальной спираль с износостойкими накладками;
- рабочее колесо – сварное, одностороннего всасывания, балансировка G 6.3;
- подшипниковый узел – двусторонняя опора на подшипниках SKF 222;
- охладитель вала – вентилятор-«беличье колесо» для двигателей > 30 кВт.
Исполнение корпуса:
- стандарт – лист δ 4 мм, полимер-цинк;
- усиленное – лист δ 6 мм + базальтовая футеровка;
- огнезащитное F120 – минеральная вата + огнезащитная краска.
Лопатки колеса
|
Серия |
Диаметр, мм |
Кол-во лопаток |
Геометрия |
|
ВР 6-13 |
630–800 |
8–12 |
загнуты назад |
|
ВР 12-26 |
250–550 |
32 |
прямые радиальные |
Лопатка изготавливается из листа δ 2–3 мм, угол установки 45°, кромки упрочнены напылением твердого сплава.
Габаритные и присоединительные размеры
Технические характеристики
|
Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы |
Виброизоляторы для Ex исп |
|||||||||
| Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м³/ч | Производительность Q max, тыс. м³/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 3000 | 45 | 82,1 | 200L2 | 5 | 9,4 | 6800 | 8000 | 370 | ДО-42 | 6 | ВР 202 | 8 |

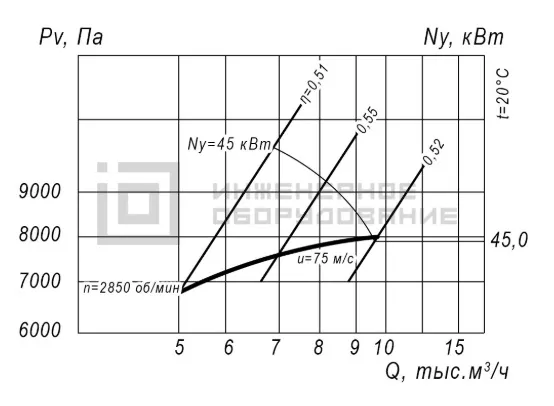

Аэродинамические характеристики
Преимущества радиальных вентиляторов ВР 12-26
- Высокий КПД (до 82 %); профили лопаток оптимизированы CFD-расчётом.
- Модельный ряд от 1,1 до 45 кВт, пять типов материала корпуса.
- Модульная улитка – быстрый разворот патрубка без сварки на месте.
- Двигатели IE3 / IE4, двойная термозащита и датчик вибрации.
- Совместимость с ЧРП позволяет снизить расход электроэнергии на 25 %.
- Инспекционный люк, быстрая смена рабочего колеса без демонтажа улитки.
- Взрывозащищённые версии соответствуют ATEX Ex d IIС T4; огнезащитное покрытие – эксплуатация в тоннелях и шахтах.
- Ресурс подшипников до 40 000 ч, межсервисный интервал – 2 000 ч.
