Радиальный (центробежный) вентилятор ВР 6-20 № 8 высокого давления – это машина одностороннего всасывания, создающая напор до 12000 Па и расход до 7600 м³/ч. Оборудование предназначено для транспорта неагрессивных газов с температурой до +200 °С и запылённостью ≤ 0,1 г/м³.
Где применяется:
- металлургические печи, коксовые батареи, агрегаты термообработки;
- газоочистные установки в химической промышленности;
- пневмотранспорт гранулята, зерна, стружки металла;
- подпор воздуха в лифтовых шахтах и тоннелях.
Варианты изготовления:
- общепромышленное – углеродистая сталь Ст3;
- коррозионностойкое – нержавеющая сталь AISI 430;
- взрывозащищённое – разнородные сплавы, искробезопасные уплотнения;
- теплостойкое – керамические изоляторы, термокраска до +450 °С.
Монтаж:
- горизонтальная или вертикальная установка на фундамент с виброопорами;
- соединение с воздуховодом через фланцы DIN 24154;
- разворот улитки на 0–270° с шагом 15° для вывода патрубка в нужную сторону.
Конструктивные особенности
Основные узлы:
- улиточный корпус – сварной стальной спираль с износостойкими накладками;
- рабочее колесо – сварное, одностороннего всасывания, балансировка G 6.3;
- подшипниковый узел – двусторонняя опора на подшипниках SKF 222;
- охладитель вала – вентилятор-«беличье колесо» для двигателей > 30 кВт.
Исполнение корпуса:
- стандарт – лист δ 4 мм, полимер-цинк;
- усиленное – лист δ 6 мм + базальтовая футеровка;
- огнезащитное F120 – минеральная вата + огнезащитная краска.
Лопатки колеса
| Серия | Диаметр, мм | Кол-во лопаток | Геометрия |
| ВР 6-20 | 630–800 | 8–12 | загнуты назад |
| ВР 12-26 | 250–550 | 32 | прямые радиальные |
Лопатка изготавливается из листа δ 2–3 мм, угол установки 45°, кромки упрочнены напылением твердого сплава.

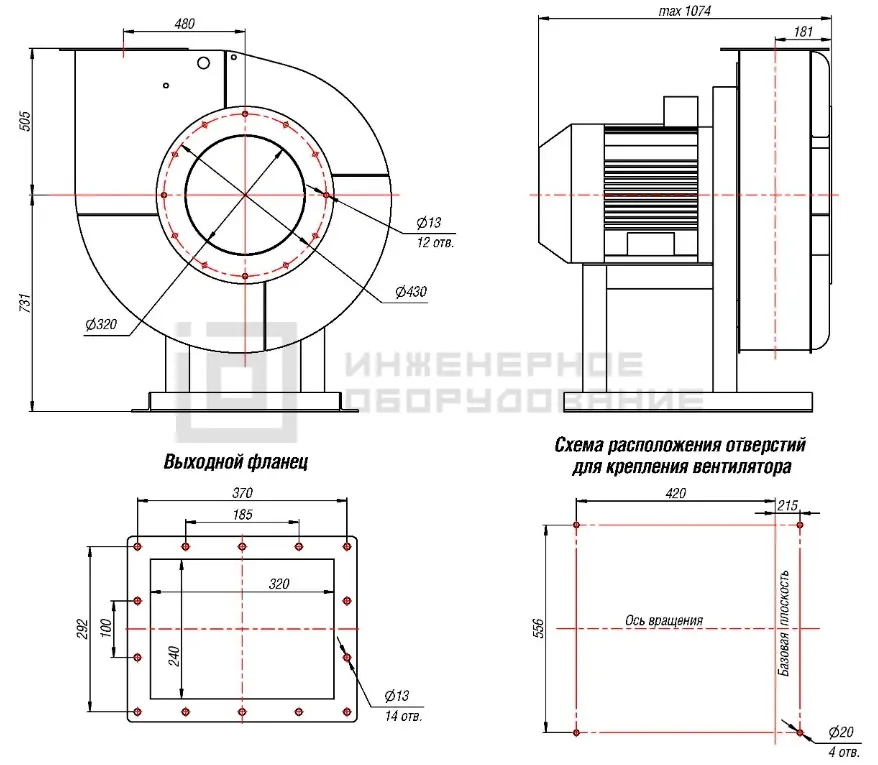

Габаритные и присоединительные размеры
Технические характеристики
| № | Типоразмер двигателя | Мощность установочная, кВт | Частота вращения колеса, мин. | Производительность Q, м³/ч | Давление полное, Па | Масса, не более, кг |
| 8 | АИР200М2 | 37 | 3000 | 4000-7600 | 12000-11800 | 550 |
| 200L2 | 45 | 3000 | 4000-9500 | 12000-10500 |

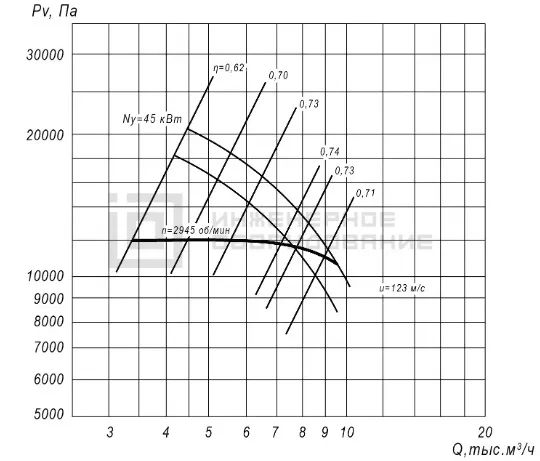

Аэродинамические характеристики
Преимущества радиальных вентиляторов ВР 6-20
- Высокий КПД (до 82 %); профили лопаток оптимизированы CFD-расчётом.
- Модельный ряд от 1,1 до 45 кВт, пять типов материала корпуса.
- Модульная улитка – быстрый разворот патрубка без сварки на месте.
- Двигатели IE3 / IE4, двойная термозащита и датчик вибрации.
- Совместимость с ЧРП позволяет снизить расход электроэнергии на 25 %.
- Инспекционный люк, быстрая смена рабочего колеса без демонтажа улитки.
- Взрывозащищённые версии соответствуют ATEX Ex d IIС T4; огнезащитное покрытие – эксплуатация в тоннелях и шахтах.
- Ресурс подшипников до 40 000 ч, межсервисный интервал – 2 000 ч.
