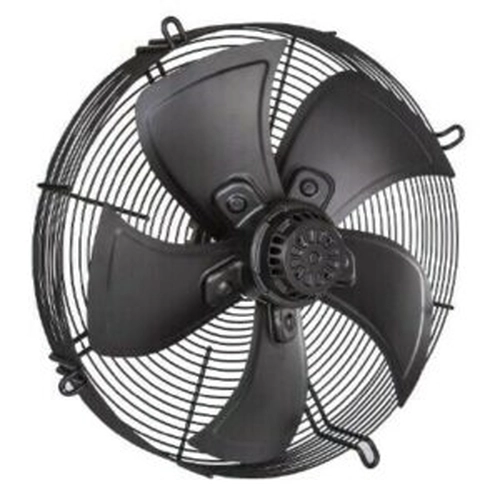

Осевой вентилятор SF-4M 400 S Bahcivan – это устройство, предназначенное для подачи воздуха в промышленных, коммерческих и жилых объектах. Создаёт направленный воздушный поток вдоль оси вращения лопастей, обеспечивая высокую производительность при относительно компактных размерах. Конструктивные особенности моделей SFX-SF позволяют использовать их как в системах общей вентиляции, так и в составе специализированных установок: холодильных агрегатов, испарителей, градирен или нагревательных блоков.
Где применяется
- Склады и мастерские с постоянным тепло- или влаговыделением.
- Рестораны и кафе, где важно быстро отводить горячие и загрязнённые массы.
- Офисные и торговые помещения, нуждающиеся в стабильном воздухообмене.
- Производственные линии с оборудованием, требующим непрерывного охлаждения или удаления отработанных газов.
- Системы промышленного кондиционирования и отопления, в которых необходима надёжная циркуляция воздуха.
Модели: дутьевые и всасывающие
Вентиляторы серии SF выпускаются в двух вариантах, отличающихся направлением перемещения воздушного потока. Дутьевой вентилятор активно выталкивает воздух наружу, а всасывающий – напротив, втягивает его внутрь установки или помещения.
Всасывающие модели (обозначаются буквой S) «затягивают» воздух к себе, создавая пониженную зону давления за лопастями. Благодаря этому они эффективны в условиях, где важно удалить загрязнённый, нагретый или влажный воздух, а также в холодильном и сушильном оборудовании, где нужно обеспечить постоянное отрицательное давление. Всасывающие установки нередко встречаются в лабораторных вытяжках, на объектах с повышенной запылённостью или высокой влажностью, а также в испарителях, градирнях и других устройствах, связанных с теплообменом.
Конструкция осевого вентилятора SF Bahcivan
- Корпус – выполнен из чёрного металла, покрытого износостойким составом, защищающим от коррозии.
- Рабочее колесо – изготавливается из листового металла с электростатическим порошковым покрытием и оптимизированными лопатками, что повышает КПД.
- Электродвигатель – надёжный силовой узел, рассчитанный на длительную работу, может комплектоваться регулируемыми приводами для изменения скорости вращения.
- Защитная решётка – закрывает область лопастей, предотвращая попадание крупных предметов и повышая безопасность эксплуатации.

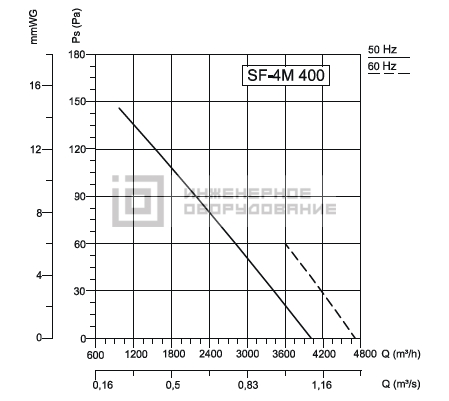

Аэродинамические характеристики

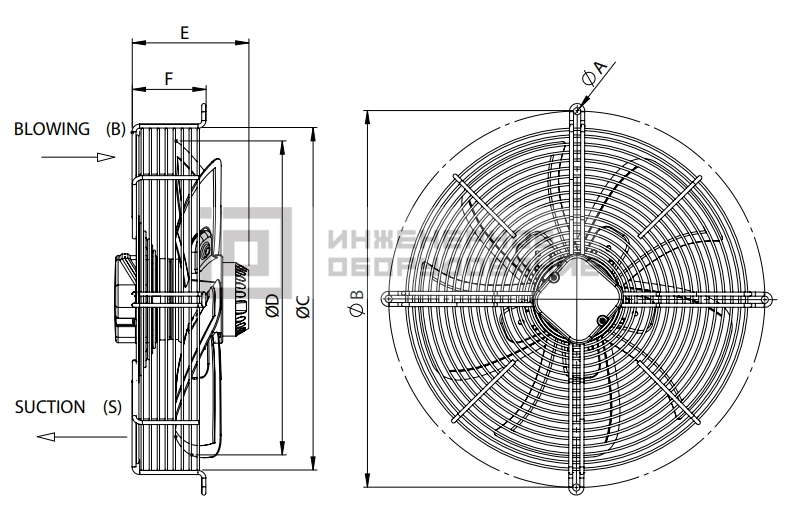

Габаритные размеры, мм
| Модель | A | B | C | D | E | F |
| SF-4M 400 B | 9 | 470 | 422 | 396 | 146 | 93 |
Технические характеристики
| Модель | Потребляемая мощность, Вт | Сила тока, А | Скорость вращения, об/мин | Уровень шума, дБ(А) | Напряжение, В | Производительность, м3/ч | Степень защиты | Класс изоляции |
| SF-4M 250 S | 50 | 0,22 | 1400 | 44 | 230 | 1000 | IP54 | F |
| SF-4M 300 S | 72 | 0,32 | 1300 | 50 | 230 | 1700 | IP54 | F |
| SF-4M 350 B | 165 | 0,75 | 1380 | 55 | 230 | 3300 | IP54 | F |
| SF-4M 350 S | 165 | 0,75 | 1380 | 55 | 230 | 3300 | IP54 | F |
| SF-4M 400 B | 160 | 0,75 | 1400 | 58 | 230 | 4000 | IP54 | F |
| SF-4M 400 S | 160 | 0,75 | 1400 | 58 | 230 | 4000 | IP54 | F |
| SF-4M 450 B | 245 | 1,2 | 1400 | 63 | 230 | 5700 | IP54 | F |
| SF-4M 450 S | 245 | 1,2 | 1400 | 63 | 230 | 5700 | IP54 | F |
| SF-4M 500 B | 450 | 1,98 | 1300 | 65 | 230 | 6900 | IP55 | F |
| SF-4M 500 S | 450 | 1,98 | 1300 | 65 | 230 | 6900 | IP55 | F |
| SF-4T 350 B | 160 | 0,33 | 1380 | 55 | 380 | 3300 | IP54 | F |
| SF-4T 350 S | 160 | 0,33 | 1380 | 55 | 380 | 3300 | IP54 | F |
| SF-4T 400 B | 140 | 0,47 | 1400 | 58 | 380 | 4000 | IP54 | F |
| SF-4T 400 S | 140 | 0,47 | 1400 | 58 | 380 | 4000 | IP54 | F |
| SF-4T 450 B | 200 | 0,5 | 1400 | 63 | 380 | 5700 | IP54 | F |
| SF-4T 450 S | 200 | 0,5 | 1400 | 63 | 380 | 5700 | IP54 | F |
| SF-4T 500 B | 425 | 0,87 | 1300 | 65 | 380 | 6900 | IP55 | F |
| SF-4T 500 S | 425 | 0,87 | 1300 | 65 | 380 | 6900 | IP55 | F |
Преимущества осевых вентиляторов SF Bahcivan
- Высокая пропускная способность: оптимальная форма лопастей позволяет обрабатывать значительные объёмы воздуха, не увеличивая при этом габариты установки.
- Надёжность конструкции: прочная стальная рама и порошковая окраска снижают риск коррозии, а защитная решётка повышает уровень безопасности.
- Широкий диапазон применения: модели легко интегрируются в системы вентиляции на складах, предприятиях пищевой промышленности и в бытовом секторе.
- Простая регулировка скорости: возможна поддержка однофазных и трёхфазных схем питания, а при необходимости – использование частотного преобразователя или регулятора напряжения.
- Стабильная работа при разных условиях: вентиляторы справляются с переменной влажностью и температурами, сохраняя заявленные характеристики и уровень шума.
