Осевой вентилятор SFX-4M 300 B Bahcivan – это устройство, предназначенное для отвода воздуха в промышленных, коммерческих и жилых объектах. Создаёт направленный воздушный поток вдоль оси вращения лопастей, обеспечивая высокую производительность при относительно компактных размерах. Конструктивные особенности моделей SFX-SF позволяют использовать их как в системах общей вентиляции, так и в составе специализированных установок: холодильных агрегатов, испарителей, градирен или нагревательных блоков.
Где применяется
- Склады и мастерские с постоянным тепло- или влаговыделением.
- Рестораны и кафе, где важно быстро отводить горячие и загрязнённые массы.
- Офисные и торговые помещения, нуждающиеся в стабильном воздухообмене.
- Производственные линии с оборудованием, требующим непрерывного охлаждения или удаления отработанных газов.
- Системы промышленного кондиционирования и отопления, в которых необходима надёжная циркуляция воздуха.
Модели: дутьевые и всасывающие
Вентиляторы серии SFX выпускаются в двух вариантах, отличающихся направлением перемещения воздушного потока. Дутьевой вентилятор активно выталкивает воздух наружу, а всасывающий – напротив, втягивает его внутрь установки или помещения.
Дутьевой вариант (обозначаются буквой B) «выталкивает» воздух наружу или в нужную зону, поддерживая постоянный нагнетательный поток. Такой подход особенно полезен при необходимости форсированного охлаждения или быстрой подачи свежего воздуха в герметичные помещения. Дутьевые вентиляторы чаще размещают на выходе технологического канала, чтобы сразу выбрасывать горячий или загрязнённый воздух во внешнюю среду. Такие системы активно используют на производственных линиях с интенсивным выделением тепла или в местах, где важно быстро обновлять воздушные массы.
Конструкция осевого вентилятора SFX Bahcivan
- Корпус – выполнен из чёрного металла, покрытого износостойким составом, защищающим от коррозии.
- Рабочее колесо – изготавливается из листового металла с электростатическим порошковым покрытием и оптимизированными лопатками, что повышает КПД.
- Электродвигатель – надёжный силовой узел, рассчитанный на длительную работу, может комплектоваться регулируемыми приводами для изменения скорости вращения.
- Защитная решётка – закрывает область лопастей, предотвращая попадание крупных предметов и повышая безопасность эксплуатации.

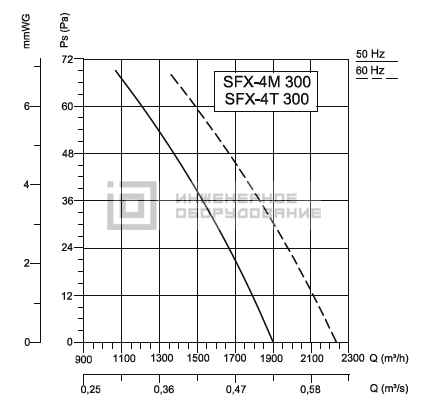

Аэродинамические характеристики
Габаритные размеры, мм
| Модель | A | B | C | D | E | F |
| SFX-4M 300 B | 6,5 | 360 | 329 | 300 | 115 | 61 |
Технические характеристики
| Модель | Потребляемая мощность, Вт | Сила тока, А | Скорость вращения, об/мин | Уровень шума, дБ(А) | Напряжение, В | Производительность, м3/ч | Степень защиты | Класс изоляции |
| SFX-6M 450 B | 165 | 0,75 | 910 | 55 | 230 | 4575 | IP54 | F |
| SFX-6M 450 S | 165 | 0,75 | 910 | 55 | 230 | 4575 | IP54 | F |
| SFX-6M 500 B | 220 | 0,99 | 850 | 58 | 230 | 6240 | IP55 | F |
| SFX-6M 500 S | 220 | 0,99 | 850 | 58 | 230 | 6240 | IP55 | F |
| SFX-6M 560 B | 450 | 2 | 875 | 62 | 230 | 8000 | IP55 | F |
| SFX-6M 560 S | 450 | 2 | 875 | 62 | 230 | 8000 | IP55 | F |
| SFX-6M 630 B | 630 | 2,9 | 850 | 65 | 230 | 11000 | IP55 | F |
| SFX-6M 630 S | 630 | 2,9 | 850 | 65 | 230 | 11000 | IP55 | F |
| SFX-6T 560 B | 500 | 1 | 875 | 62 | 380 | 8000 | IP55 | F |
| SFX-6T 560 S | 500 | 1 | 875 | 62 | 380 | 8000 | IP55 | F |
| SFX-6T 630 B | 600 | 1,25 | 850 | 65 | 380 | 11000 | IP54 | F |
| SFX-6T 630 S | 600 | 1,25 | 850 | 65 | 380 | 11000 | IP54 | F |
| SFX-4M 300 B | 100 | 0,5 | 1450 | 50 | 230 | 1900 | IP54 | F |
| SFX-4M 300 S | 100 | 0,5 | 1450 | 50 | 230 | 1900 | IP54 | F |
| SFX-4M 500 B | 750 | 3,28 | 1260 | 66 | 230 | 9250 | IP55 | F |
| SFX-4M 500 S | 750 | 3,28 | 1260 | 66 | 230 | 9250 | IP55 | F |
| SFX-4M 560 B | 1000 | 4,8 | 1250 | 81 | 230 | 11000 | IP55 | F |
| SFX-4M 560 S | 1000 | 4,8 | 1250 | 68 | 230 | 11001 | IP55 | F |
| SFX-4T 300 B | 90 | 0,29 | 1450 | 50 | 380 | 1900 | IP54 | F |
| SFX-4T 300 S | 90 | 0,29 | 1450 | 50 | 380 | 1900 | IP54 | F |
| SFX-4T 500 B | 800 | 1,6 | 1260 | 66 | 380 | 9250 | IP55 | F |
| SFX-4T 500 S | 800 | 1,6 | 1260 | 66 | 380 | 9250 | IP55 | F |
| SFX-4T 560 B | 1200 | 2,6 | 1325 | 68 | 380 | 12000 | IP55 | F |
| SFX-4T 560 S | 1200 | 2,6 | 1325 | 68 | 380 | 12000 | IP55 | F |
Преимущества осевых вентиляторов SFX Bahcivan
- Высокая пропускная способность: оптимальная форма лопастей позволяет обрабатывать значительные объёмы воздуха, не увеличивая при этом габариты установки.
- Надёжность конструкции: прочная стальная рама и порошковая окраска снижают риск коррозии, а защитная решётка повышает уровень безопасности.
- Широкий диапазон применения: модели легко интегрируются в системы вентиляции на складах, предприятиях пищевой промышленности и в бытовом секторе.
- Простая регулировка скорости: возможна поддержка однофазных и трёхфазных схем питания, а при необходимости – использование частотного преобразователя или регулятора напряжения.
- Стабильная работа при разных условиях: вентиляторы справляются с переменной влажностью и температурами, сохраняя заявленные характеристики и уровень шума.
