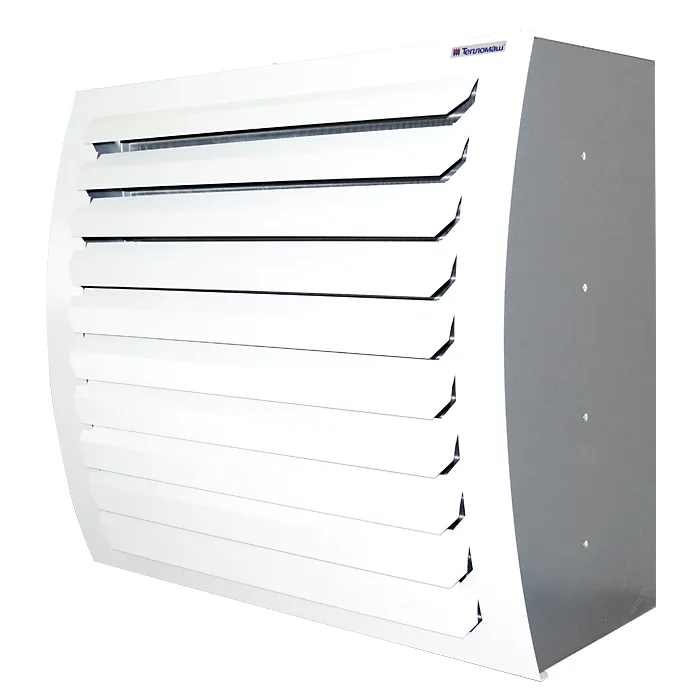

Водяной тепловентилятор Тепломаш КЭВ-106T4.5W2 — это специализированная модель для нагрева воздушных масс в помещении за счёт циркуляции горячей воды внутри теплообменника. Принцип действия основан на принудительной подаче воздуха через теплообменный блок: при прохождении через нагретые трубки воздух получает тепло и распределяется по зоне обогрева при помощи вентилятора. Такая схема эффективна для быстрого и равномерного повышения температуры даже в просторных или высоких помещениях.
Тепловентиляторы с водяным источником тепла:
- Используются в производственных, складских и коммерческих объектах.
- Могут работать в качестве основного или вспомогательного нагрева.
- Устанавливаются на стене (настенный вариант) либо крепятся к потолку (потолочный вариант) для оптимального направления воздушного потока.
Главные факторы популярности водяных тепловентиляторов:
- Экономичность благодаря использованию доступного водяного источника тепла.
- Высокая производительность при сравнительно малой энергоёмкости вентилятора.
- Возможность применения в разнообразных секторах: торговля, промышленность, спортзалы, склады.
Расшифровка наименования
Описание конструкции
Конструкция водяных тепловентиляторов включает корпус из материалов с антикоррозийными свойствами, теплообменник из медных труб с оребрением и осевой вентилятор, создающий направленный поток нагретого воздуха. В зависимости от модели, рабочая мощность может сильно варьироваться: встречаются компактные варианты для небольших помещений и высокопроизводительные решения для масштабных объектов.
Теплообменник изготавливается с учётом оптимального коэффициента теплопередачи: пластины из алюминия способствуют увеличенной площади контакта с воздушным потоком, а медные трубки обеспечивают быстрый нагрев. Корпусные элементы разрабатываются так, чтобы свести к минимуму теплопотери и улучшить распределение воздушного потока внутри помещения.
Особенности водяных тепловентиляторов Тепломаш
Модели Тепломаш отличаются широким выбором вариантов по мощности и расходу воздуха. Конструкции комплектуются кронштейнами для гибкого настенного или потолочного монтажа. Теплообменники могут иметь разную рядность (W2, W3), что помогает адаптировать тепловентилятор под конкретную задачу и объём помещения. Дополнительные элементы управления (пульт, термостат, защита от замерзания) повышают точность настройки температуры.
Гидравлические характеристики
Технические характеристики
| Характеристики | МОДЕЛЬ КЭВ 69T4W3 | МОДЕЛЬ КЭВ 86T4W2 | МОДЕЛЬ КЭВ 106T4,5W2 | МОДЕЛЬ КЭВ 107T4W3 |
| Артикул | 233009 | 233010 | 233011 | 233012 |
| Серия | TW | |||
| ОСНОВНЫЕ ПОКАЗАТЕЛИ | ||||
| Номинальная тепловая мощность, кВт | 35 | 37,4 | 50,1 | 53,9 |
| Производительность по воздуху: - высокая - средняя - низкая, м3/час |
2700 2050 1350 |
3300 2400 1850 |
5100 3850 2550 |
3600 2700 1800 |
| Длина свободной не нагретой струи, м | 14,5 | 13,0 | 20,0 | 12,0 |
| НАГРЕВ | ||||
| Нагреватель | теплообменник из медных труб с алюминиевыми рёбрами | |||
| Теплоноситель | вода*3 | |||
| Максимальное рабочее давление, МПа | 1,2 | |||
| Объем теплоносителя в нагревателе, л | 2,5 | 4,0 | 5,5 | 5,5 |
| Максимальная температура теплоносителя, °С | 150 | |||
| Диаметр присоединительных патрубков, дюйм | G 1" НР вход/выход | G 1 1/4" НР | G 1 1/4" НР | G 1 1/4" НР |
| ЭЛЕКТРОСЕТЬ | ||||
| Параметры питающей сети | 1/N/PE ~ 230 В 50 Гц | |||
| Максимальный ток при номинальном напряжении*4, А | 0,9 | 1,1 | 0,9 | 0,9 |
| Класс защиты от поражения электротоком | класс I | |||
| Потребляемая мощность вентиляторов*5, Вт | 160 | 245 | 160 | 160 |
| Степень защиты: тепловентилятор / пульт | IP54*6 / IP30 | |||
| ГАБАРИТЫ | ||||
| Габаритные размеры*7: - длина - ширина - высота, мм |
650 400 510 |
865 520 760 |
865 520 760 |
865 520 760 |
| Способ установки | горизонтально или вертикально | |||
| Масса нетто (без воды), кг | 25 ± 0,2 | 53 ± 0,2 | 55 ± 0,2 | 55 ± 0,2 |
| УПРАВЛЕНИЕ | ||||
| Управляющее устройство | пульт HL10 с электронным термостатом | |||
| Возможность дистанционного управления | да | |||
| Диапазон регулирования температуры, °С | от 5 до 35 (с шагом 0,5) | |||
| Количество скоростей вентилятора | 3 скорости | |||
| Режим вентилятора (без нагрева) | да | |||
| Максимальное количество тепловентиляторов, управляемых с одного пульта (синхронно с одной точки), шт | 5 | 4 | 5 | 5 |
| Подключение дополнительного оборудования | да | |||
| Диспетчеризация | по запросу | |||
| АКУСТИКА | ||||
| Уровень звукового давления*8, дБ (А) | 51 ± 1 | 54 ± 1 | 56 ± 1 | 53 ± 1 |
Габаритные размеры, мм
| Модель | L (мм) | H (мм) | D (мм) | L1 (мм) | H1 (мм) | D1 (мм) | M (мм) |
| КЭВ-106T4,5W2 | 865 | 760 | 520 | 915 | 870 | 830 | 680 |
Варианты монтажа
Преимущества тепловых завес
- Широкий диапазон мощностей и производительностей, что даёт возможность точной подстройки под конкретное помещение.
- Различные форм-факторы (настенный и потолочный) помогают оптимизировать направление тёплого воздуха.
- Прочный корпус и высококачественный теплообменник обеспечивают устойчивую работу в разных эксплуатационных условиях.
- Возможность использовать центральное отопление или автономный котёл в качестве водяного источника тепла.
- Удобство в обслуживании: замена и чистка фильтров, проверка патрубков, настройка вентилятора обычно не требуют сложных операций.
- Высокая скорость прогрева рабочей зоны за счёт направленного воздушного потока.
