Водяной тепловентилятор Тепломаш КЭВ-110М4W4 — это специализированная модель для нагрева воздушных масс в помещении за счёт циркуляции горячей воды внутри теплообменника. Принцип действия основан на принудительной подаче воздуха через теплообменный блок: при прохождении через нагретые трубки воздух получает тепло и распределяется по зоне обогрева при помощи вентилятора. Такая схема эффективна для быстрого и равномерного повышения температуры даже в просторных или высоких помещениях.
Тепловентиляторы с водяным источником тепла:
- Используются в производственных, складских и коммерческих объектах.
- Могут работать в качестве основного или вспомогательного нагрева.
- Устанавливаются на стене (настенный вариант) либо крепятся к потолку (потолочный вариант) для оптимального направления воздушного потока.
Главные факторы популярности водяных тепловентиляторов:
- Экономичность благодаря использованию доступного водяного источника тепла.
- Высокая производительность при сравнительно малой энергоёмкости вентилятора.
- Возможность применения в разнообразных секторах: торговля, промышленность, спортзалы, склады.
Расшифровка наименования
Описание конструкции
Конструкция водяных тепловентиляторов включает корпус из материалов с антикоррозийными свойствами, теплообменник из медных труб с оребрением и осевой вентилятор, создающий направленный поток нагретого воздуха. В зависимости от модели, рабочая мощность может сильно варьироваться: встречаются компактные варианты для небольших помещений и высокопроизводительные решения для масштабных объектов.
Теплообменник изготавливается с учётом оптимального коэффициента теплопередачи: пластины из алюминия способствуют увеличенной площади контакта с воздушным потоком, а медные трубки обеспечивают быстрый нагрев. Корпусные элементы разрабатываются так, чтобы свести к минимуму теплопотери и улучшить распределение воздушного потока внутри помещения.
Особенности водяных тепловентиляторов Тепломаш
Модели Тепломаш отличаются широким выбором вариантов по мощности и расходу воздуха. Конструкции комплектуются кронштейнами для гибкого настенного или потолочного монтажа. Теплообменники могут иметь разную рядность (W2, W3), что помогает адаптировать тепловентилятор под конкретную задачу и объём помещения. Дополнительные элементы управления (пульт, термостат, защита от замерзания) повышают точность настройки температуры.

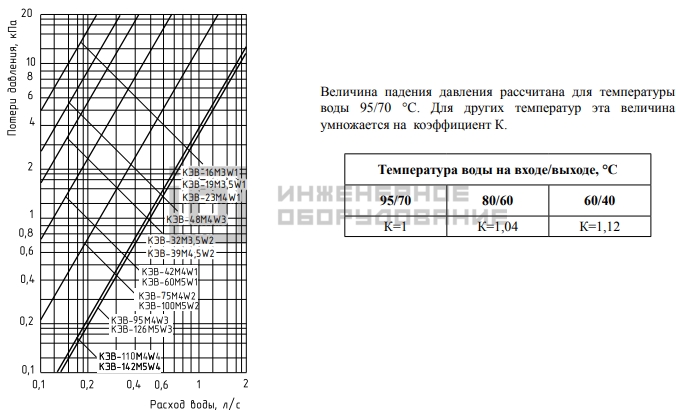

Гидравлические характеристики
Технические характеристики
| Характеристики | КЭВ-110M4W4 |
| Артикул | 233034 |
| Серия | MW |
| ОСНОВНЫЕ ПОКАЗАТЕЛИ | |
| Номинальная тепловая мощность*1, кВт (при tводы 95/70°C) | 56,4/53,9/47,6 |
| Производительность по воздуху: - высокая - средняя - низкая, м3/час |
2800 3300 3500 |
| Длина свободной изотермической струи*, м | 13,5 |
| НАГРЕВ | |
| Нагреватель | теплообменник из медных труб с алюминиевыми рёбрами |
| Теплоноситель | вода |
| Максимальное рабочее давление, МПа | 1,2 |
| Максимальная температура теплоносителя, °С | 95 |
| Диаметр присоединительных патрубков | G 3/4" |
| ЭЛЕКТРОСЕТЬ | |
| Параметры питающей сети | 1/N/PE ~ 230 В 50 Гц |
| Максимальный ток при номинальном напряжении, А | 0,9 |
| Класс защиты от поражения электротоком | класс I |
| Потребляемая мощность вентиляторов, Вт | 170 |
| Степень защиты: тепловентилятор / пульт | IP54 / IP30 |
| ГАБАРИТЫ | |
| Габаритные размеры (Д×Ш×В), мм | 780×890×820 |
| Способ установки | горизонтально или вертикально |
| Масса нетто (без воды), кг | 45 |
| УПРАВЛЕНИЕ | |
| Управляющее устройство | пульт HL10 с электронным термостатом |
| Количество тепловентиляторов, подключаемых к одному пульту | 5 |
| Подключение дополнительного оборудования | да |
| АКУСТИКА | |
| Уровень звукового давления, дБ (А) | 52 |
Габаритные размеры, мм
| Модель | L (мм) | H (мм) | D (мм) | H1 (мм) | D1 (мм) | M (мм) |
| КЭВ-110М4W4 | 890 | 780 | 520 | 770 | 820 | 620 |
Варианты монтажа
Преимущества тепловых завес
- Широкий диапазон мощностей и производительностей, что даёт возможность точной подстройки под конкретное помещение.
- Различные форм-факторы (настенный и потолочный) помогают оптимизировать направление тёплого воздуха.
- Прочный корпус и высококачественный теплообменник обеспечивают устойчивую работу в разных эксплуатационных условиях.
- Возможность использовать центральное отопление или автономный котёл в качестве водяного источника тепла.
- Удобство в обслуживании: замена и чистка фильтров, проверка патрубков, настройка вентилятора обычно не требуют сложных операций.
- Высокая скорость прогрева рабочей зоны за счёт направленного воздушного потока.
