Водяной тепловентилятор Тепломаш КЭВ-25T3W2 — это специализированная модель для нагрева воздушных масс в помещении за счёт циркуляции горячей воды внутри теплообменника. Принцип действия основан на принудительной подаче воздуха через теплообменный блок: при прохождении через нагретые трубки воздух получает тепло и распределяется по зоне обогрева при помощи вентилятора. Такая схема эффективна для быстрого и равномерного повышения температуры даже в просторных или высоких помещениях.
Тепловентиляторы с водяным источником тепла:
- Используются в производственных, складских и коммерческих объектах.
- Могут работать в качестве основного или вспомогательного нагрева.
- Устанавливаются на стене (настенный вариант) либо крепятся к потолку (потолочный вариант) для оптимального направления воздушного потока.
Главные факторы популярности водяных тепловентиляторов:
- Экономичность благодаря использованию доступного водяного источника тепла.
- Высокая производительность при сравнительно малой энергоёмкости вентилятора.
- Возможность применения в разнообразных секторах: торговля, промышленность, спортзалы, склады.

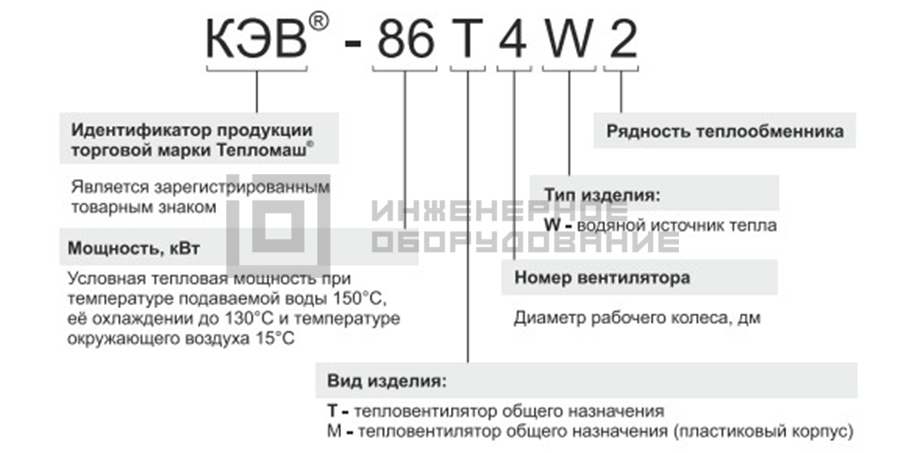

Расшифровка наименования
Описание конструкции
Конструкция водяных тепловентиляторов включает корпус из материалов с антикоррозийными свойствами, теплообменник из медных труб с оребрением и осевой вентилятор, создающий направленный поток нагретого воздуха. В зависимости от модели, рабочая мощность может сильно варьироваться: встречаются компактные варианты для небольших помещений и высокопроизводительные решения для масштабных объектов.
Теплообменник изготавливается с учётом оптимального коэффициента теплопередачи: пластины из алюминия способствуют увеличенной площади контакта с воздушным потоком, а медные трубки обеспечивают быстрый нагрев. Корпусные элементы разрабатываются так, чтобы свести к минимуму теплопотери и улучшить распределение воздушного потока внутри помещения.
Особенности водяных тепловентиляторов Тепломаш
Модели Тепломаш отличаются широким выбором вариантов по мощности и расходу воздуха. Конструкции комплектуются кронштейнами для гибкого настенного или потолочного монтажа. Теплообменники могут иметь разную рядность (W2, W3), что помогает адаптировать тепловентилятор под конкретную задачу и объём помещения. Дополнительные элементы управления (пульт, термостат, защита от замерзания) повышают точность настройки температуры.

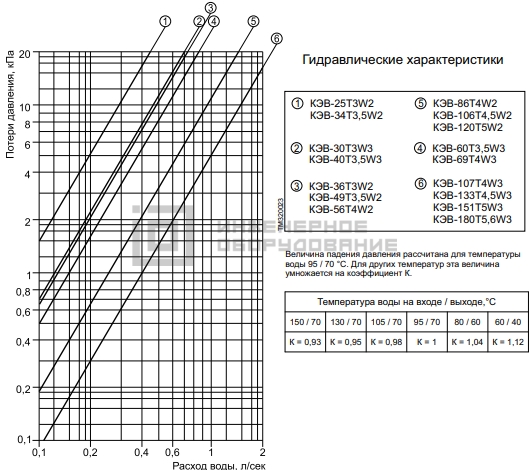

Гидравлические характеристики
Технические характеристики
| Параметр | Единица измерения | Модель | |||
| КЭВ 25T3W2 | КЭВ 30T3W3 | КЭВ 34T3,5W2 | КЭВ 40T3,5W3 | ||
| Артикул | 233001 | 233002 | 233003 | 233005 | |
| Серия | TW | ||||
| ОСНОВНЫЕ ПОКАЗАТЕЛИ | |||||
| Номинальная тепловая мощность*1 | кВт | 11,9 | 15,4 | 15,9 | 19,4 |
| Производительность по воздуху (высокая) | м³/час | 1200 | 1100 | 1900 | 1600 |
| Производительность по воздуху (средняя) | м³/час | 900 | 850 | 1450 | 1200 |
| Производительность по воздуху (низкая) | м³/час | 600 | 550 | 950 | 800 |
| Длина свободной ненагретой струи*2 | м | 8,5 | 13,5 | 12,0 | |
| НАГРЕВ | |||||
| Нагреватель | теплообменник из медных труб с алюминиевыми рёбрами | ||||
| Теплоноситель | вода*3 | ||||
| Максимальное рабочее давление | МПа | 1,2 | |||
| Объем теплоносителя в нагревателе | л | 1,0 | 1,4 | 1,0 | 1,4 |
| Максимальная температура теплоносителя | °С | 150 | |||
| Диаметр присоединительных патрубков | дюйм | вход / выход G 3/4" НР | |||
| ЭЛЕКТРОСЕТЬ | |||||
| Параметры питающей сети | 1/N/PE ~ 230 В 50 Гц | ||||
| Максимальный ток при номинальном напряжении*4 | А | 0,45 | 0,68 | 0,45 | 0,68 |
| Класс защиты от поражения электротоком | класс I | ||||
| Потребляемая мощность вентиляторов*5 | Вт | 95 | 130 | 95 | 130 |
| Степень защиты: тепловентилятор / пульт | IP54*6 / IP30 | ||||
| ГАБАРИТЫ | |||||
| Габаритные размеры (длина × ширина × высота)*7 | мм | 480 × 320 × 410 | |||
| Способ установки | горизонтально или вертикально | ||||
| Масса нетто (без воды) | кг | 15 ± 0,2 | 17 ± 0,2 | 16,5 ± 0,2 | 18,5 ± 0,2 |
| УПРАВЛЕНИЕ | |||||
| Управляющее устройство | пульт HL10 с электронным термостатом | ||||
| Возможность дистанционного управления | да | ||||
| Диапазон регулирования температуры | °С | от 5 до 35 (с шагом 0,5) | |||
| Количество скоростей вентилятора | 3 скорости | ||||
| Режим вентилятора (без нагрева) | да | ||||
| Максимальное количество тепловентиляторов, управляемых с одного пульта | шт | 11 | 7 | ||
| Подключение дополнительного оборудования | да | ||||
| Диспетчеризация | по запросу | ||||
| АКУСТИКА | |||||
| Уровень звукового давления*8 | дБ (А) | 46 ± 1 | 45 ± 1 | 48 ± 1 | 47 ± 1 |
Габаритные размеры, мм
| Модель | L (мм) | H (мм) | D (мм) | L1 (мм) | H1 (мм) | D1 (мм) | M (мм) |
| КЭВ-25T3W2 | 480 | 410 | 320 | 525 | 465 | 495 | 330 |

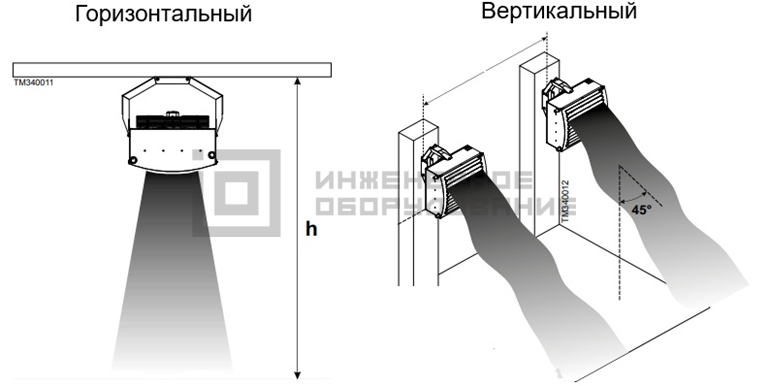

Варианты монтажа
Преимущества тепловых завес
- Широкий диапазон мощностей и производительностей, что даёт возможность точной подстройки под конкретное помещение.
- Различные форм-факторы (настенный и потолочный) помогают оптимизировать направление тёплого воздуха.
- Прочный корпус и высококачественный теплообменник обеспечивают устойчивую работу в разных эксплуатационных условиях.
- Возможность использовать центральное отопление или автономный котёл в качестве водяного источника тепла.
- Удобство в обслуживании: замена и чистка фильтров, проверка патрубков, настройка вентилятора обычно не требуют сложных операций.
- Высокая скорость прогрева рабочей зоны за счёт направленного воздушного потока.
