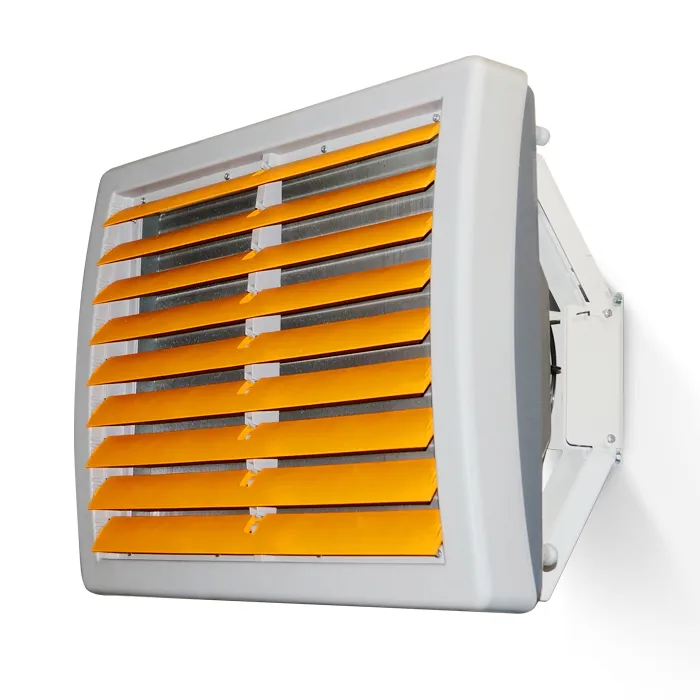

Водяной тепловентилятор Тепломаш КЭВ-42М4W1 — это специализированная модель для нагрева воздушных масс в помещении за счёт циркуляции горячей воды внутри теплообменника. Принцип действия основан на принудительной подаче воздуха через теплообменный блок: при прохождении через нагретые трубки воздух получает тепло и распределяется по зоне обогрева при помощи вентилятора. Такая схема эффективна для быстрого и равномерного повышения температуры даже в просторных или высоких помещениях.
Тепловентиляторы с водяным источником тепла:
- Используются в производственных, складских и коммерческих объектах.
- Могут работать в качестве основного или вспомогательного нагрева.
- Устанавливаются на стене (настенный вариант) либо крепятся к потолку (потолочный вариант) для оптимального направления воздушного потока.
Главные факторы популярности водяных тепловентиляторов:
- Экономичность благодаря использованию доступного водяного источника тепла.
- Высокая производительность при сравнительно малой энергоёмкости вентилятора.
- Возможность применения в разнообразных секторах: торговля, промышленность, спортзалы, склады.
Расшифровка наименования
Описание конструкции
Конструкция водяных тепловентиляторов включает корпус из материалов с антикоррозийными свойствами, теплообменник из медных труб с оребрением и осевой вентилятор, создающий направленный поток нагретого воздуха. В зависимости от модели, рабочая мощность может сильно варьироваться: встречаются компактные варианты для небольших помещений и высокопроизводительные решения для масштабных объектов.
Теплообменник изготавливается с учётом оптимального коэффициента теплопередачи: пластины из алюминия способствуют увеличенной площади контакта с воздушным потоком, а медные трубки обеспечивают быстрый нагрев. Корпусные элементы разрабатываются так, чтобы свести к минимуму теплопотери и улучшить распределение воздушного потока внутри помещения.
Особенности водяных тепловентиляторов Тепломаш
Модели Тепломаш отличаются широким выбором вариантов по мощности и расходу воздуха. Конструкции комплектуются кронштейнами для гибкого настенного или потолочного монтажа. Теплообменники могут иметь разную рядность (W2, W3), что помогает адаптировать тепловентилятор под конкретную задачу и объём помещения. Дополнительные элементы управления (пульт, термостат, защита от замерзания) повышают точность настройки температуры.
Гидравлические характеристики
Технические характеристики
| Параметр | Единица измерения | Модель | ||
| КЭВ 42М4W1 | КЭВ 60М5W1 | КЭВ 75М4W2 | ||
| Артикул | 233031 | 233017 | 233032 | |
| Серия | MW | |||
| ОСНОВНЫЕ ПОКАЗАТЕЛИ | ||||
| Номинальная тепловая мощность*1 | кВт | 20,5 | 28,4 | 36 |
| Производительность по воздуху (высокая) | м³/час | 3800 | 7000 | 3700 |
| Производительность по воздуху (средняя) | м³/час | 3600 | 6000 | 3500 |
| Производительность по воздуху (низкая) | м³/час | 2600 | 5000 | 2400 |
| Длина свободной ненагретой струи*2 | м | 15 | 30,5 | 14,5 |
| НАГРЕВ | ||||
| Нагреватель | теплообменник из медных труб с алюминиевыми рёбрами | |||
| Теплоноситель | вода*3 | |||
| Максимальное рабочее давление | МПа | 1,2 | ||
| Объем теплоносителя в нагревателе | л | 1,6 | 1,6 | 2,8 |
| Максимальная температура теплоносителя | °С | 95 | ||
| Диаметр присоединительных патрубков | дюйм | вход / выход G 3/4" НР | ||
| ЭЛЕКТРОСЕТЬ | ||||
| Параметры питающей сети | 1/N/PE ~ 230 В 50 Гц | |||
| Максимальный ток при номинальном напряжении*4 | А | 0,9 | 2,0 | 0,9 |
| Класс защиты от поражения электротоком | класс I | |||
| Потребляемая мощность вентиляторов*5 | Вт | 170 | 420 | 170 |
| Степень защиты: тепловентилятор / пульт | IP54*6 / IP30 | |||
| ГАБАРИТЫ | ||||
| Габаритные размеры (длина × высота × глубина)*7 | мм | 890 × 780 × 820 | ||
| Способ установки | горизонтально или вертикально | |||
| Масса нетто (без воды) | кг | 36,5 ± 0,2 | 32 ± 0,2 | 39 ± 0,2 |
| УПРАВЛЕНИЕ | ||||
| Управляющее устройство | пульт HL10 с электронным термостатом | |||
| Возможность дистанционного управления | да | |||
| Диапазон регулирования температуры | °С | от 5 до 35 (с шагом 0,5) | ||
| Количество скоростей вентилятора | 3 скорости | |||
| Режим вентилятора (без нагрева) | да | |||
| Максимальное количество тепловентиляторов, управляемых с одного пульта | шт | 5 | 2 | 5 |
| Подключение дополнительного оборудования | да | |||
| Диспетчеризация | по запросу | |||
| АКУСТИКА | ||||
| Уровень звукового давления*8 | дБ (А) | 52 ± 1 | 59 ± 1 | 52 ± 1 |
Габаритные размеры, мм
| Модель | L (мм) | H (мм) | D (мм) | H1 (мм) | D1 (мм) | M (мм) |
| КЭВ-42M4W1 | 890 | 780 | 520 | 770 | 820 | 620 |
Варианты монтажа
Преимущества тепловых завес
- Широкий диапазон мощностей и производительностей, что даёт возможность точной подстройки под конкретное помещение.
- Различные форм-факторы (настенный и потолочный) помогают оптимизировать направление тёплого воздуха.
- Прочный корпус и высококачественный теплообменник обеспечивают устойчивую работу в разных эксплуатационных условиях.
- Возможность использовать центральное отопление или автономный котёл в качестве водяного источника тепла.
- Удобство в обслуживании: замена и чистка фильтров, проверка патрубков, настройка вентилятора обычно не требуют сложных операций.
- Высокая скорость прогрева рабочей зоны за счёт направленного воздушного потока.
