Водяной тепловентилятор Volcano VR4 EC — это специализированная модель для нагрева воздушных масс в помещении за счёт циркуляции горячей воды внутри теплообменника. Принцип действия основан на принудительной подаче воздуха через теплообменный блок: при прохождении через нагретые трубки воздух получает тепло и распределяется по зоне обогрева при помощи вентилятора. Такая схема эффективна для быстрого и равномерного повышения температуры даже в просторных или высоких помещениях.
Тепловентиляторы с водяным источником тепла:
- Используются в производственных, складских и коммерческих объектах.
- Могут работать в качестве основного или вспомогательного нагрева.
- Устанавливаются на стене (настенный вариант) либо крепятся к потолку (потолочный вариант) для оптимального направления воздушного потока.
Главные факторы популярности водяных тепловентиляторов:
- Экономичность благодаря использованию доступного водяного источника тепла.
- Высокая производительность при сравнительно малой энергоёмкости вентилятора.
- Возможность применения в разнообразных секторах: торговля, промышленность, спортзалы, склады.

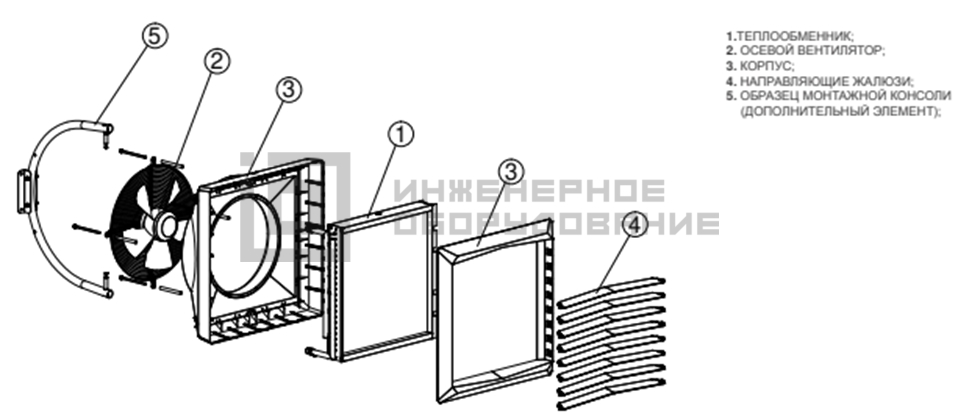

Описание конструкции
Конструкция водяных тепловентиляторов включает корпус из материалов с антикоррозийными свойствами, теплообменник из медных труб с оребрением и осевой вентилятор, создающий направленный поток нагретого воздуха. В зависимости от модели, рабочая мощность может сильно варьироваться: встречаются компактные варианты для небольших помещений и высокопроизводительные решения для масштабных объектов.
Теплообменник изготавливается с учётом оптимального коэффициента теплопередачи: пластины из алюминия способствуют увеличенной площади контакта с воздушным потоком, а медные трубки обеспечивают быстрый нагрев. Корпусные элементы разрабатываются так, чтобы свести к минимуму теплопотери и улучшить распределение воздушного потока внутри помещения.
Особенности бренда Volcano
В линейке Volcano применяются инновационные методы для снижения уровня шума и повышения энергоэффективности. Эстетичный дизайн корпуса сочетается с улучшенными аэродинамическими характеристиками крыльчатки. Некоторые модели выпускаются в исполнениях с EC-двигателем, позволяющим сократить энергопотребление без ущерба для интенсивности обогрева.
Технические характеристики
| Параметр | Единица измерения | Модель | |||||
| VOLCANO VR Mini | VOLCANO VR1 | VOLCANO VR2 | VOLCANO VR3 | VOLCANO VR-D MINI | VOLCANO VR-D | ||
| Число рядов нагревателя | 2 | 1 | 2 | 3 | --- | --- | |
| Максимальный расход воздуха | м³/ч | 2100 | 5300 | 4850 | 5700 | 2330 | 6500 |
| Диапазон тепловой мощности | кВт | 3-20 | 5-30 | 8-50 | 13-75 | - | - |
| Максимальная температура теплоносителя | °C | 130 | - | - | |||
| Максимальное рабочее давление* | MПa | 1.6 | - | - | |||
| Максимальная длина горизонтальной струи | м | 14 | 23 | 22 | 25 | 16 | 28 |
| Максимальная длина вертикальной струи | м | 8 | 12 | 11 | 12 | 10 | 15 |
| Объем воды в теплообменнике | дм³ | 1.12 | 1.25 | 2.16 | 3.1 | - | - |
| Диаметр присоединительных патрубков | " | 3/4 | - | - | |||
| Масса агрегата (без воды) | кг | 13/14 | 21/21 | 21.5/21.5 | 25.5/24.5 | 18/15.5 | 10.6/8 |
| Напряжение электропитания | В/Гц | 1 ~ 230/50 | |||||
| Номинальная мощность двигателя (двигатель переменного тока) | кВт | 0.115 | 0.28 | 0.41 | - | 0.41 | |
| Номинальный ток (двигатель переменного тока) | A | 0.53 | 1.3 | 1.95 | 0.53 | 1.95 | - |
| Обороты двигателя (двигатель переменного тока) | об/мин | 1450 | 1380 | 1450 | 1400 | - | - |
| IP электродвигателя (двигатель переменного тока) | 54 | ||||||
| Номинальная мощность двигателя (двигатель постоянного тока) | кВт | 0.095 | 0.25 | 0.37 | 0.095 | 0.37 | |
| Номинальный ток двигателя (двигатель постоянного тока) | A | 0.51 | 1.3 | 1.7 | 0.51 | 1.7 | |
| Обороты двигателя (двигатель постоянного тока) | об/мин | 1200 | 1430 | 1400 | 1200 | 1380 | |
| IP электродвигателя (двигатель постоянного тока) | 54 | ||||||

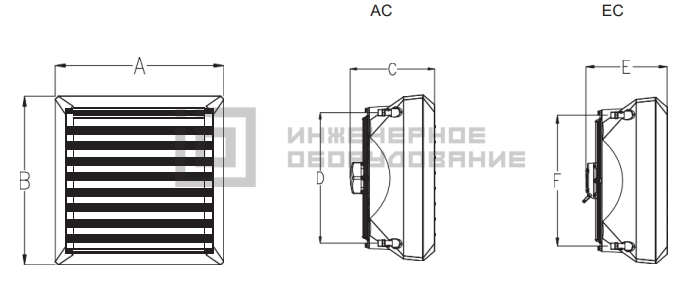

Габаритные размеры VR4 EC, мм
| Обозначение | L [мм] |
| A | 700 |
| B | 700 |
| C | 355 |
| D | 550 |
| E | 350 |
| F | 550 |
Варианты монтажа
Преимущества тепловентиляторов
- Широкий диапазон мощностей и производительностей, что даёт возможность точной подстройки под конкретное помещение.
- Различные форм-факторы (настенный и потолочный) помогают оптимизировать направление тёплого воздуха.
- Прочный корпус и высококачественный теплообменник обеспечивают устойчивую работу в разных эксплуатационных условиях.
- Возможность использовать центральное отопление или автономный котёл в качестве водяного источника тепла.
- Удобство в обслуживании: замена и чистка фильтров, проверка патрубков, настройка вентилятора обычно не требуют сложных операций.
- Высокая скорость прогрева рабочей зоны за счёт направленного воздушного потока.
