Описание электропривода R-LF24 Кэма для воздушных заслонок
Электропривод R-LF24 КЭМА – это электрический привод для точного управления потоками воздуха в системах отопления, кондиционирования и общей вентиляции. Выделяется компактностью и надёжным механизмом с возвратной пружиной. Привод заслонки вентиляции 230В/24В этой серии имеет широкий диапазон функциональных настроек, легко монтируется и обеспечивает устойчивую работу при перепадах напряжения. Благодаря функции с пружинным возвратом, модель быстро возвращает заслонку в исходное положение при потере питания, что повышает безопасность. Приводы КЭМА известны долговечностью и соответствуют современным нормам, поэтому он востребован на различных объектах, где важен надёжный контроль микроклимата.
Применение приводов Кэма серии R-LF
- Привод R-LF24 КЭМА оптимален для стандартных воздушных клапанов в офисных и торговых зданиях.
- Подходит для модернизации действующих систем, где электропривод должен обеспечивать автоматическое закрытие заслонок.
- Эффективен в комплексных проектах вентиляции, требующих надёжного управления при частых запусках.
- Используется в приточных и вытяжных каналах для сохранения стабильного микроклимата.
Принцип работы R-LF24
Электропривод выполняет поворот вала заслонки при подаче питания и одновременно растягивает встроенную пружину. Когда напряжение пропадает, привод КЭМА сразу возвращает лопасти в исходное положение за счёт накопленной энергии. Такой механизм обеспечивает быстрое реагирование на аварийные ситуации и минимизирует риск нарушения воздушного баланса в каналах.
Кроме того, привод системы вентиляции успешно работает при температурных колебаниях и длительных нагрузках. Гарантирует стабильное качество сборки и долгий срок эксплуатации. Такой привод незаменим при необходимости постоянного контроля положения заслонок.
Технические характеристики
|
Электрические параметры |
Напряжение питания |
24 В ~ 50/60 Гц; 24 В= |
|
Диапазон номинального напряжения |
19,2…28,8 В~ 21,6 …28,8 В= |
|
| Расчетная мощность | 6 ВА | |
| Потребляемая мощность: | ||
| Во время работы | 5,3 Вт | |
| В состоянии покоя | <3,9 Вт | |
| Соединение: | ||
| Питание | 1 м, 2 х 0,75 мм2 | |
|
Функциональные данные |
Крутящий момент: | |
| Двигатель | Мин. 5 Нм | |
| Пружина | Мин. 5 Нм | |
| Направление вращения |
Выбирается установкой привода L (лево) / R (право) |
|
| Угол поворота |
Макс. 95°, (ограничение 37…100% c помощью встроенного механического упора) |
|
| Ручное управление | С фиксацией положения | |
| Передающее звено | 12 х 12 мм, ø до 16 мм2 | |
| Индикация положения | Механический указатель | |
| Время поворота: | ||
| Двигатель | <70с | |
| Пружина | <20 с при –20° … +50°С / <60 с при -30 °С | |
| Уровень шума | Не более 55 дБ | |
| Безопасность | Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP54 | |
|
Температура окружающей среды. Нормальная работа |
от -30 до +50 °С | |
| Температура хранения | от - 40 до +80 °С | |
| Техническое обслуживание | Не требуется | |
|
Вес |
1,6 кг | |

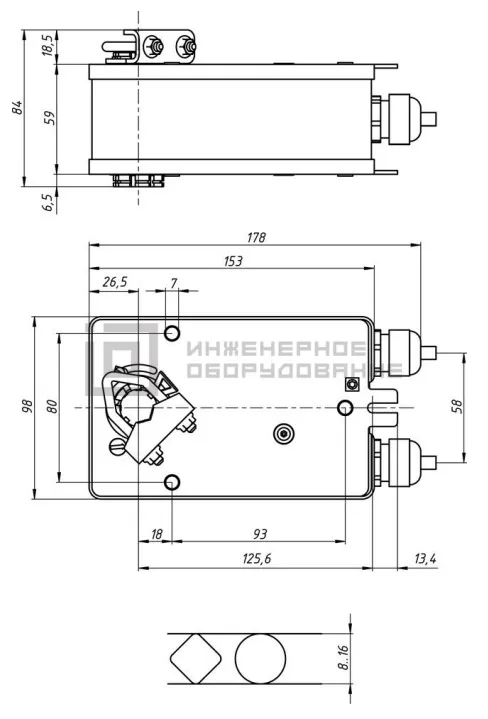

Габаритные размеры привода R-LF24 для вентиляции
Схема подключения привода Кэма
