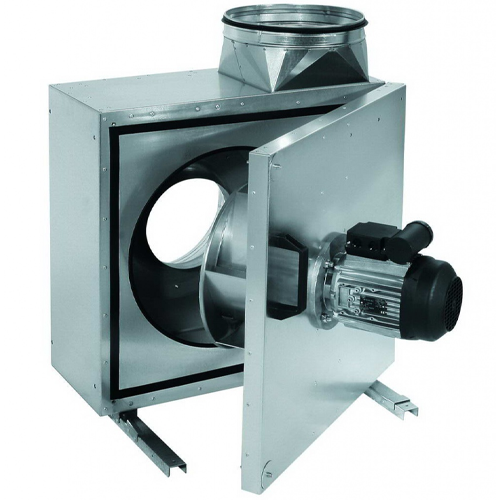

Кухонный вентилятор EF 250D Shuft (Шуфт) – это вытяжной центробежный вентилятор, разработанный для эксплуатации в жестких условиях кухонь, где присутствует высокая нагрузка от жировых загрязнений. Принцип работы вентилятора основан на преобразовании энергии вращения крыльчатки с назад загнутыми лопатками в воздушное давление: воздух, захватываемый через входной канал, перемещается по центробежному принципу и выбрасывается в вентиляционную систему, обеспечивая стабильный воздухообмен в системах вытяжной вентиляции.
Вентилятор EF Shuft применяется для удаления отработанного воздуха с кухонь в бытовых, общественных и производственных помещениях. Благодаря тому, что рабочий двигатель расположен на откидной панели и отделен от потока воздуха, на его работу не влияют жировые загрязнения, что значительно увеличивает срок службы и надёжность работы. Регулирование скорости осуществляется изменением напряжения с использованием пятиступенчатых регуляторов SRE-E или однофазных плавных регуляторов SRE-2,5, что позволяет подключить несколько идентичных вентиляторов при соблюдении номинального тока.
Конструктивные элементы вентилятора EF Shuft:
- Корпус изготовлен из высококачественной стали с 40 мм изоляцией, специально сформирован для сбора жира, с возможностью установки спускного патрубка 2" при верхнем положении.
- Двигатель размещен на откидной панели вне воздушного потока, оснащен встроенными защитными термоконтактами, требующими подключения внешнего защитного термореле (при использовании SRE-E-T дополнительное термореле не нужно), и работает с шариковыми подшипниками, не требующими техобслуживания.
- Высокоэффективная крыльчатка с назад загнутыми лопатками, обеспечивающая оптимальную аэродинамику и минимальный уровень шума.
Расшифровка наименования
Технические характеристики
| Модель | Напряжение, В/ф (50 Гц) |
Электрическая мощность, Вт |
Максимальный ток, А |
Максимальный расход, м3ч |
Статическое давление, Па |
Частота вращения, об/мин |
Температура перемещаемого воздуха, °С |
Степень защиты | Вес, кг |
| EF 250D | 400/3 | 756 | 1,22 | 2730 | 1130 | 3480 | 120 | IP55 | 38 |
Габаритные размеры, мм
Аэродинамические характеристики
Преимущества вентиляторов Shuft серии EF
- Повышенная надёжность эксплуатации благодаря отделению двигателя от загрязняющего воздуха.
- Упрощенная регулировка скорости с возможностью подключения нескольких вентиляторов к одному регулятору.
- Лёгкость монтажа и адаптация конструкции под различные положения патрубка с возможностью изменения установки дверных петель.
- Специальная форма корпуса для сбора жира, обеспечивающая чистоту вентиляционной системы.
Схема электрического подключения
