Что такое взрывозащищенный привод

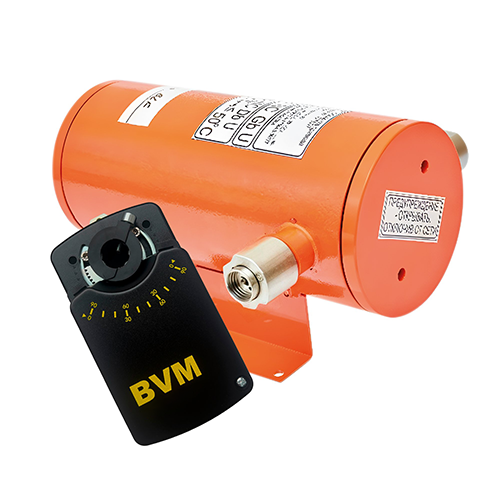

Электропривод BVM NM24-10 + СТЛ 07 взрывозащищенный принимает сигнал автоматики и поворачивает вал воздушного клапана в пределах рабочего угла, установленного для конкретного исполнения. Применение определяют по перечню совместимых механизмов, предельной мощности встроенного устройства, монтажной площадке и маркировке защитного корпуса. Варианты СТЛ 07 различаются геометрическими размерами, конфигурацией внутреннего объема и площадкой, подготовленной под конкретный тип механизма.
В оболочке СТЛ 07 электрические части привода размещены во взрывонепроницаемом объеме, который выдерживает давление внутреннего взрыва и исключает его передачу в окружающую взрывоопасную среду. Оболочка изготовлена из стали 10 по ГОСТ 1050-74, комплектуется двумя взрывозащищенными кабельными вводами и клеммной колодкой. Защита от воспламенения горючей пыли достигается предотвращением ее проникновения внутрь и ограничением температуры поверхности.
В линейке предусмотрены модели с возвратной пружиной и реверсивные исполнения без возвратной пружины, поэтому тип внутреннего механизма подбирают под задачи проекта. Пружинные модификации автоматически возвращают вал в положение, определенное конструкцией клапана и монтажной схемой, при полном отключении питания, тогда как реверсивные версии перемещают его электродвигателем при наличии питания и управляющей команды автоматики.
Основные характеристики BVM NM24-10 + СТЛ 07
| Бренд | BVM |
| Гарантийный срок | 5 лет / 70000 циклов |
| Вес, кг | 10 |
| Температура эксплуатации, С | от -30...до +50 |
| Температура хранения, С | от -40…до +70 |
| Напряжение, В | 24 |
| Управляющий сигнал | 3-х позиционный |
| Влажность, % | от 5…до 95 без конденсации |
| Степень защиты | IP54 |
| Соединительный кабель, м | 0,5 |
| Угол поворота/макс | от -5...до 90/95 |
| Частота, Гц | 50/60 |
| Рекомендуемая площадь заслонки, м2 | ≤ 2 |
| Тип возврата | Без возвратной пружины |
| Крутящий момент, Нм | 10 |
| Размер оси заслонки, мм | круглый вал от 12...18; квадратный вал от 10х10...16х16 |
| Потребляемая мощность (вращение/удержание), Вт | 5,0/2,0 |
| Время поворота (двигатель), сек | ≤ 40 |
| Уровень шума, дБ | ≤ 30 |
| Наличие термодатчика | Нет |
| Угол срабатывания вспомогательных переключателей | 1х10/80 |
