Описание задвижки ЛМЗ 30ч906бр
Задвижка ЛМЗ 30ч906бр диаметром 300 мм перекрывает поток рабочей среды в трубопроводе. Запирающая часть перемещается поперек прохода. В клиновой конструкции клин опускается между седлами корпуса, в шиберной проход перекрывает плоский нож. При полном открытии запирающая часть выводится из проходного сечения.
Задвижку используют для:
- полного перекрытия потока;
- отключения отдельного участка трубопровода;
- отсечения рабочей среды при ремонте и обслуживании линии;
- управления потоком в составе трубопроводной системы.
Задвижка работает с водой, паром, газом, нефтепродуктами, суспензиями или другой рабочей средой, разрешенной для конкретной модели. Рабочая температура составляет до +225 °C. Корпус выполнен из чугуна.
Устройство чугунной задвижки
Основные элементы конструкции: корпус, запирающая часть, шпиндель или шток, уплотнения и узел управления.
Вращение штурвала передается шпинделю, который вручную перемещает запирающую часть между открытым и закрытым положениями.

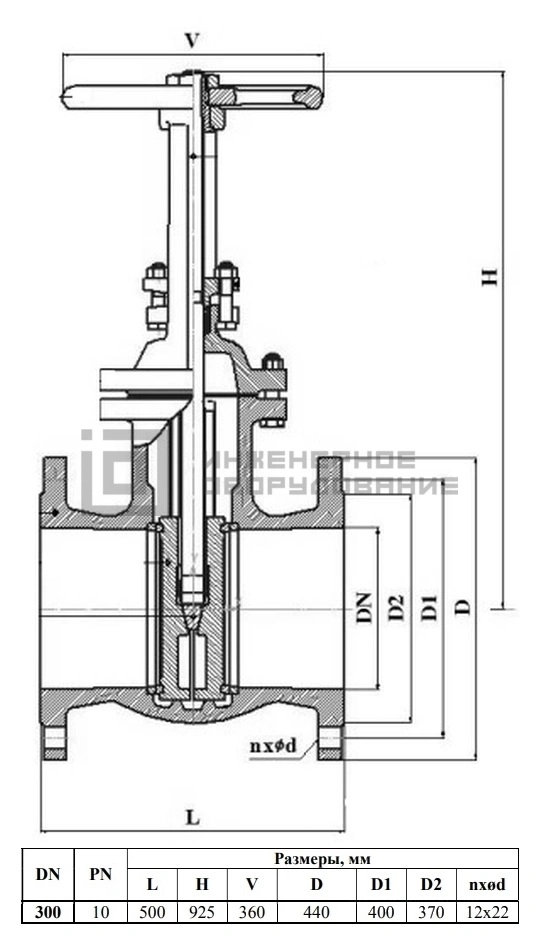

Габаритные размеры
Преимущества задвижек ЛМЗ
- Полное перекрытие рабочей среды, что повышает безопасность эксплуатации системы.
- Прямолинейный проход при открытом положении.
- Корпус из материала чугуна выдерживает длительную эксплуатацию в агрессивных средах.
- Ручное управление или возможность установки привода.
- Обрезиненный клин.
- Простая установка, не требующая особых навыков и инвентаря. ЛОЖЬ
