Описание задвижки Benarmo 107-8979
Задвижка Benarmo 107-8979 диаметром 400 мм перекрывает поток рабочей среды в трубопроводе. Запирающая часть перемещается поперек прохода. В клиновой конструкции клин опускается между седлами корпуса, в шиберной проход перекрывает плоский нож. При полном открытии запирающая часть выводится из проходного сечения.
Задвижку используют для:
- полного перекрытия потока;
- отключения отдельного участка трубопровода;
- отсечения рабочей среды при ремонте и обслуживании линии;
- управления потоком в составе трубопроводной системы.
Задвижка работает с водой, паром, газом, нефтепродуктами, суспензиями или другой рабочей средой, разрешенной для конкретной модели. Корпус выполнен из чугуна. Шиберная задвижка устанавливается межфланцевым способом.

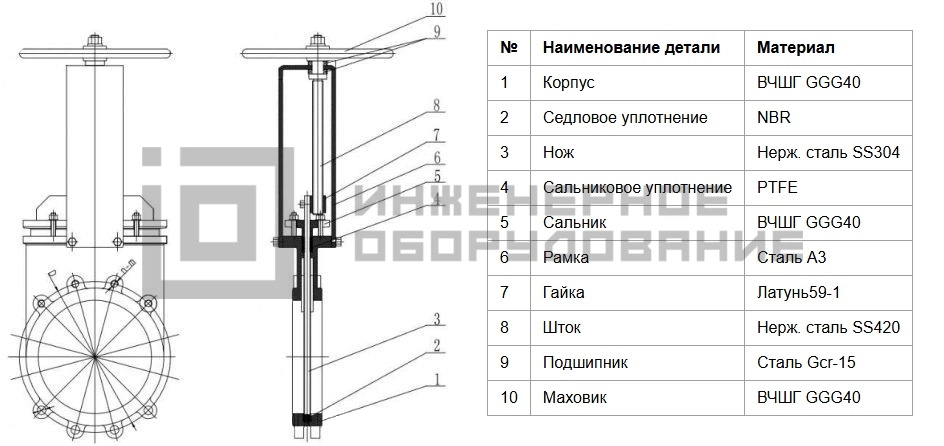

Устройство чугунной задвижки
Основные элементы конструкции: корпус, запирающая часть, шпиндель или шток, уплотнения и узел управления. В шиберной модели запирающую функцию выполняет металлический нож.

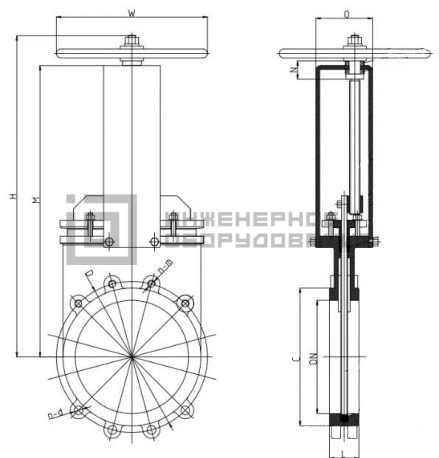

Габаритные размеры
| Артикул | Ду | Ру кгс/см2 | ØD мм | ØC мм | L мм | Н мм | М мм | N мм | Ø мм | ØW мм | n-m | n-Ød мм |
| Benarmo_107-8969 | 50 | 10 | 125 | 105 | 43 | 308 | 230 | 20,5 | 80 | 180 | 4-М16 | 2-19 |
| Benarmo_107-8970 | 65 | 10 | 145 | 109 | 46 | 322 | 252 | 20,5 | 80 | 180 | 4-М16 | 2-19 |
| Benarmo_107-8971 | 80 | 10 | 160 | 123 | 46 | 363 | 285 | 23 | 92 | 220 | 4-М16 | 2-19 |
| Benarmo_107-8972 | 100 | 10 | 180 | 145 | 52 | 386 | 310 | 23 | 92 | 220 | 4-М16 | 2-19 |
| Benarmo_107-8973 | 125 | 10 | 210 | 180 | 56 | 470 | 386 | 28 | 106 | 280 | 4-М16 | 2-19 |
| Benarmo_107-8974 | 150 | 10 | 240 | 198 | 56 | 511 | 428 | 28 | 106 | 280 | 4-М20 | 2-23 |
| Benarmo_107-8975 | 200 | 10 | 295 | 254 | 60 | 627 | 516 | 32 | 126 | 320 | 4-М20 | 2-23 |
| Benarmo_107-8976 | 250 | 10 | 350 | 312 | 68 | 747 | 625 | 36 | 140 | 350 | 8-М20 | 4-23 |
| Benarmo_107-8977 | 300 | 7 | 400 | 365 | 78 | 851 | 728 | 36 | 150 | 400 | 8-М20 | 8-24 |
| Benarmo_107-8978 | 350 | 7 | 460 | 419 | 78 | 981 | 850 | 38 | 154 | 400 | 12-М20 | 12-24 |
| Benarmo_107-8979 | 400 | 7 | 515 | 472 | 102 | 1109 | 970 | 40 | 184 | 500 | 12-М24 | 12-28 |
Преимущества задвижек Benarmo
- Полное перекрытие рабочей среды, что повышает безопасность эксплуатации системы.
- Прямолинейный проход при открытом положении.
- Корпус из материала чугуна выдерживает длительную эксплуатацию в агрессивных средах.
- Ручное управление или возможность установки привода.
- Обрезиненный клин.
- Простая установка, не требующая особых навыков и инвентаря.
